Руководство для технического персонала
11
www.baltgaz.ru 8 800 505-80-88
Течь в местах соединений не допускается. Рекомендуется
также осмотреть места соединений водяного тракта
аппарата, так как возможно нарушение их герметичности при
нарушении условий транспортировки и хранения аппарата.
При необходимости места соединений подтянуть.
7.3.9. Если аппарат устанавливается в местности, где
жесткость воды превышает 200 мг/л, рекомендуется
установить устройство для предварительного умягчения
воды, чтобы уменьшить отложение накипи в
теплообменнике.
7.3.10. Максимальное давление воды, на которое рассчитан
аппарат том числе и в случае теплового расширения
воды) - 1000 кПа.
7.4. Подключение аппарата к газовой сети
7.4.1. Для обеспечения устойчивой работы аппарата
необходимо производить подводку газовой линии
металлическими трубами или гибким шлангом с внутренним
диаметром не менее 13 мм. Гибкий шланг для подвода газа,
в соответствии с требованиями СП 62.13330.2011, должен
быть стойким к подводимому газу при заданных давлении и
температуре. Длина гибкого шланга должна быть не более
2,5 м. Трубы или гибкий шланг подключать к штуцеру 7
(см. рис. 1) предварительно сняв с него защитную заглушку.
7.4.2. При монтаже газопроводов количество разборных
соединений необходимо сводить к минимуму.
7.4.3. Резьбовое соединение накидных гаек (торцевое
соединение), как подвижных, так и неподвижных, с ответным
штуцером необходимо выполнять с применением
прокладок. Материал прокладок маслобензостойкая
резина, безасбестовый паронит, фторопласт-4 или тефлон.
7.4.4. При монтаже газовой линии к аппарату на входе в
аппарат обязательно должен быть установлен запорный
кран. Запорный кран должен быть легко доступен.
7.4.5. Присоединение газовой трубы не должно
сопровождаться взаимным натягом труб и частей аппарата
во избежание смещения или поломки отдельных деталей и
частей аппарата и нарушением герметичности газовой
линии.
7.4.6. После подключения аппарата к газовой линии места
соединений аппарата с коммуникациями должны быть
проверены на герметичность. Проверка герметичности в
местах соединения подвода газа производится при
неработающем аппарате и открытом положении запорного
клапана перед аппаратом. Утечка газа не допускается.
Проверка герметичности газовых соединений выполняется
путем обмыливания мест соединений (или другими
безопасными методами без использования источников
открытого пламени). Появление пузырьков означает утечку
газа.
7.5. Подключение аппарата к дымоходу
7.5.1. В целях удаления всех продуктов сгорания газа и для
обеспечения безопасной работы аппарата должны быть
выполнены следующие требования к дымоходу и
газоотводящей трубе, соединяющей аппарат и дымоход:
дымоход должен быть герметичным и стойким к
тепловой нагрузке и к воздействию продуктов сгорания.
Не допускается использование вентиляционных
каналов для удаления продуктов сгорания;
тяга в дымоходе должна быть в пределах от 2,0 до
30,0 Па (см. табл. 1);
материал газоотводящей трубы должен быть
коррозионностойким, негорючим и выдерживать
длительную работу при температуре до 200 °С
(рекомендуемые материалы: нержавеющая,
оцинкованная или эмалированная сталь, алюминий,
медь с толщиной стенки не менее 0,5 мм);
газоотводящая труба должна иметь внутренний
диаметр не менее 100 мм и не более 110 мм;
рекомендуемый размер внутреннего диаметра
газоотводящей трубы 110 мм;
длина вертикального участка газоотводящей трубы от
аппарата должна на быть не менее 500 мм;
газоотводящая труба должна иметь уклон не менее 2°
вверх по направлению к месту стыковки с дымоходом и
минимальное количество поворотов (не более трёх);
газоотводящая труба и её соединение с аппаратом
должны быть герметичными, соединение трубы с
аппаратом рекомендуется выполнять в соответствии с
рисунком 7.

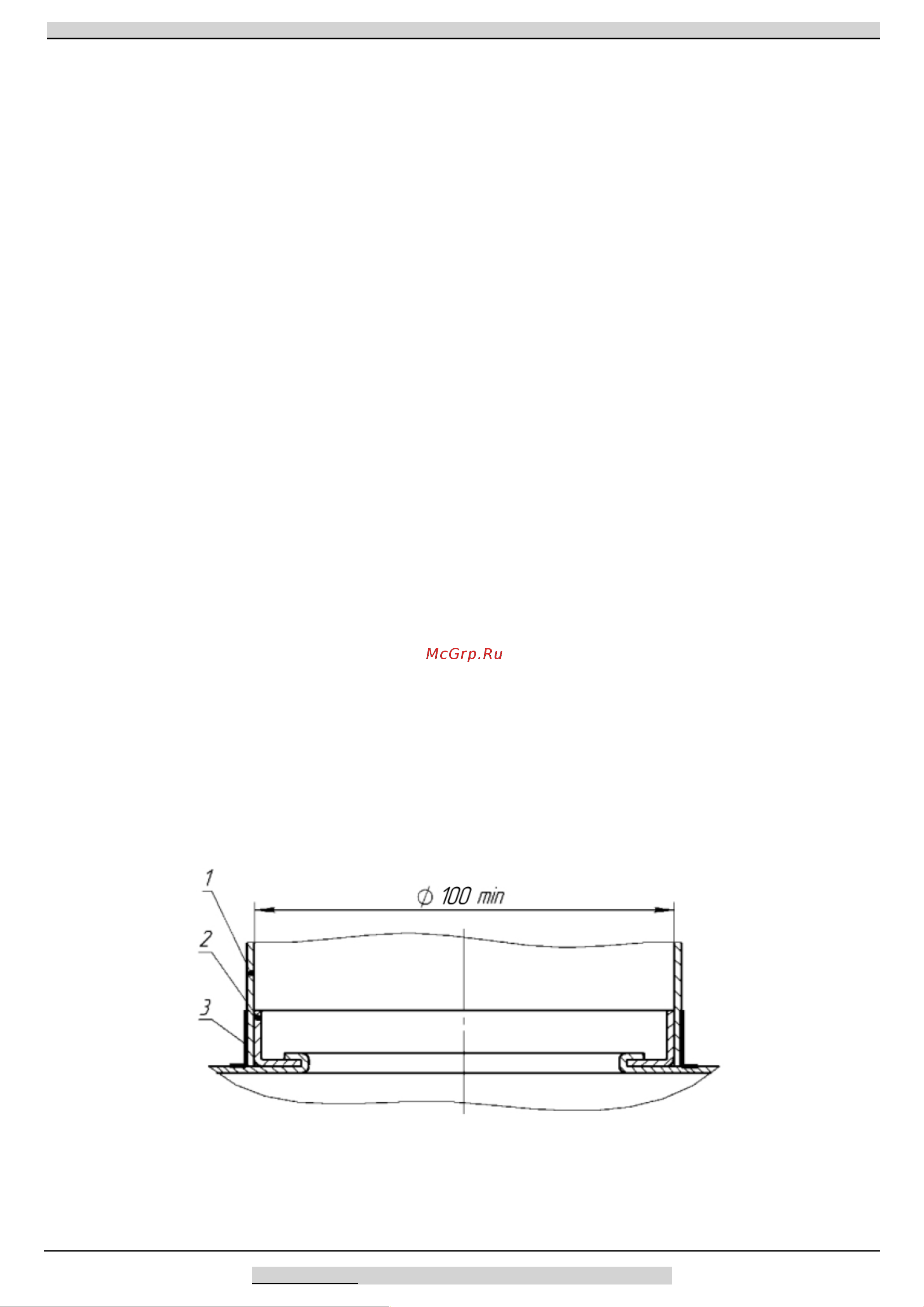

1 газоотводящая труба;
2 патрубок газоотводящего устройства аппарата
3 скотч алюминиевый термостойкий.
Рисунок 7. Схема подсоединения газоотводящей трубы
