Вектор Eco Glass пляж [12/24] Проверка аппарата
![Вектор Eco Glass пляж [12/24] Проверка аппарата](/views2/2025277/page12/bgc.png)
Руководство для технического персонала
12
www.baltgaz.ru 8 800 505-80-88
7.5.2. Вариант подключения аппарата к дымоходу показан на
рисунке 8.

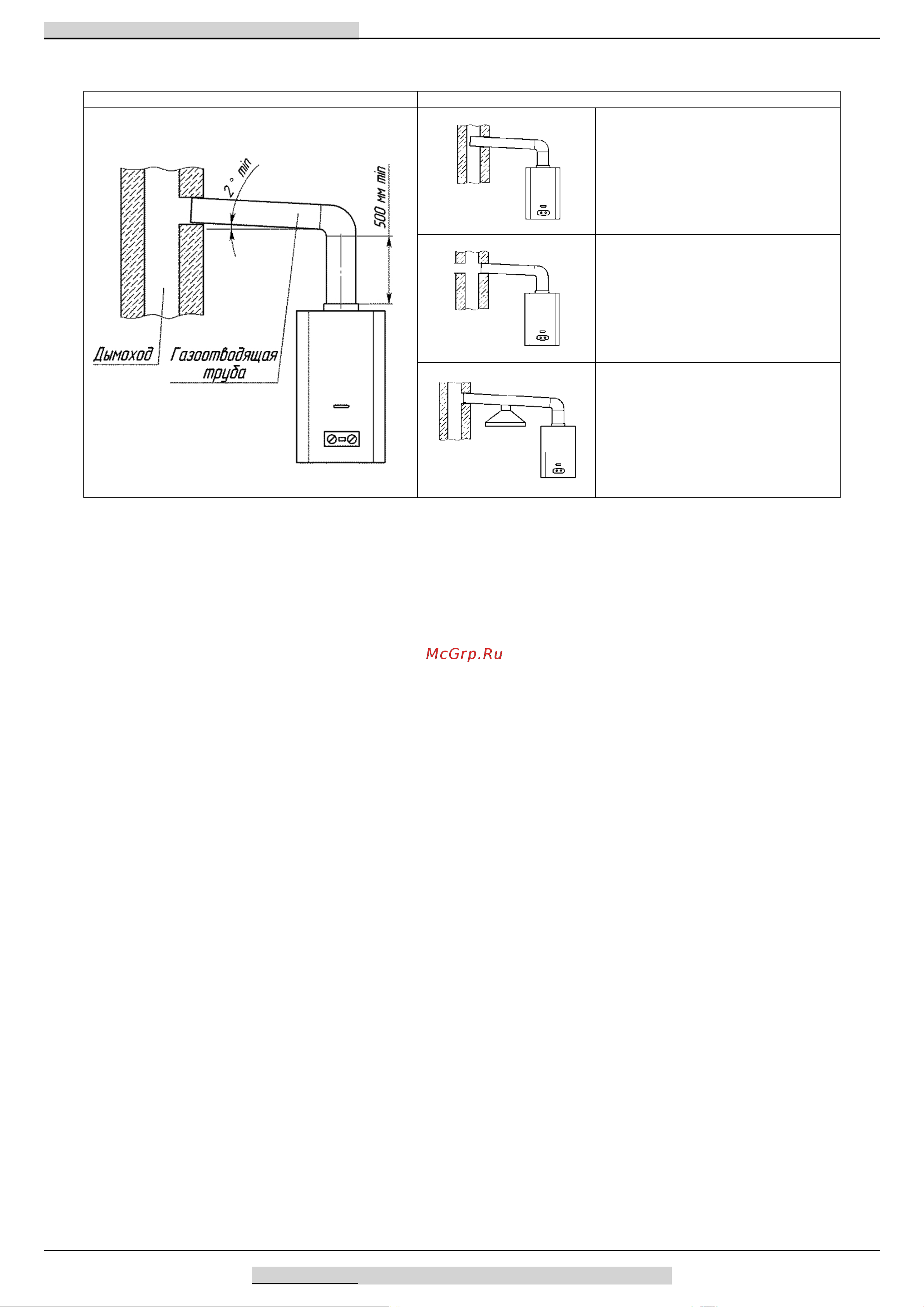

Рисунок 8. Подключение аппарата к дымоходу
7.6. Проверка аппарата
7.6.1. После установки аппарата и проверки на
герметичность должна быть проверена работа горелки
(п. 4.1.2), работа автоматики безопасности (п. 8.2.6) и
температура нагрева воды. Включение и выключение
аппарата, регулировку температуры воды выполнять в
соответствии с разделом 3. Проверку работоспособности
термореле (датчика тяги) производить в соответствии с
п. 9.3.5.
Примечание. После хранения аппарата в помещении
с отрицательной температурой его первый запуск
производить не ранее, чем через 2 ч после переноса его в
тёплое помещение.
7.6.2. При необходимости (при недостаточном нагреве
воды) следует проверить давление газа на входе в аппарат,
для чего необходимо:
а) закрыть газовый кран на входе в аппарат;
б) вывернуть винт из штуцера 21 (рис. 9) и подключить к
штуцеру дифманометр;
в) открыть газовый кран на входе в аппарат и проверить
подключение дифманометра на герметичность;
г) включить аппарат и установить режим максимальной
тепловой мощности;
д) определить по дифманометру давление газа, которое
должно соответствовать давлению, указанному в
разделе «Свидетельство о приемке».
После проведения замеров следует:
а) выключить аппарат и закрыть газовый кран на входе в
аппарат;
б) отключить дифманометр и завернуть до упора винт в
штуцере;
в) открыть газовый кран на входе в аппарат и проверить
штуцер на герметичность.
Правильно
Неправильно
Конец газоотводящей трубы
слишком близок к
противоположной стене
дымохода.
В дымоходе на уровне
подсоединения газоотводящей
трубы имеется отверстие (в том
числе и с подключенным к нему
другим устройством).
Два устройства имеют одно
подсоединение к дымоходу.
