53
ENGLISH TECHNICAL PASSPORT
Dishwasher

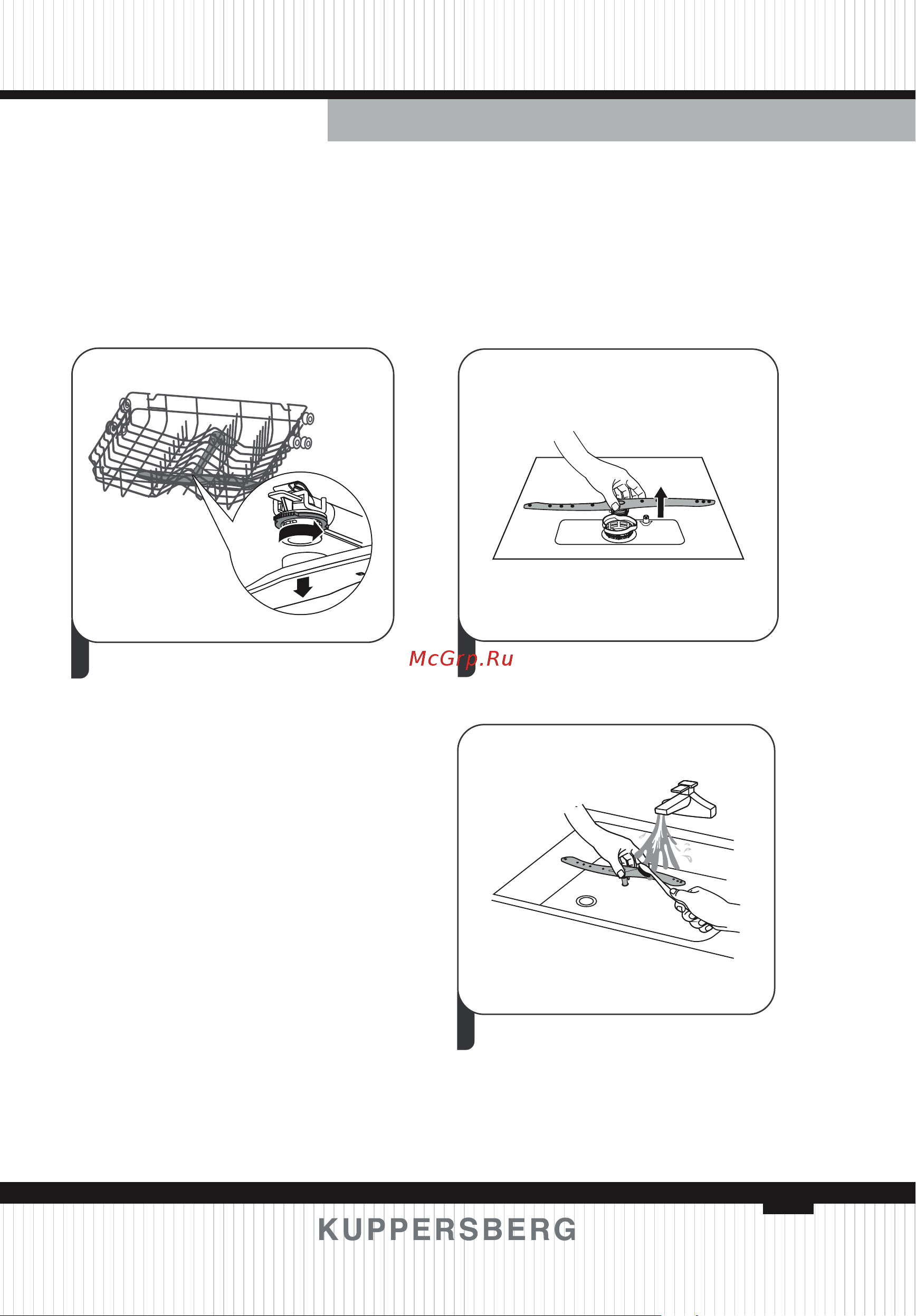

SPRAY ARMS
It is necessary to clean the spray
arms regularly for hard water chemicals
will clog the spray arm jets and bearings.
To remove the upper spray arm, hold
the nut in the center still and rotate
the spray arm counterclockwise to
remove it.
Wash the arms in soapy and warm
water and use a soft brush to clean
the jets. Replace them after rinsing
them thoroughly.
To remove the lower spray arm, pull
out the spray arm upward.
2
1
3
2
1
3
21
3
To clean the spray arms, follow the
instructions below:
