56
TECHNICAL PASSPORT ENGLISH
Dishwasher
Cold water connection
Connect the cold water supply hose
to a threaded 3/4(inch) connector and
make sure that it is fastened tightly in
place.
If the water pipes are new or have
not been used for an extended period
of time, let the water run to make sure
that the water is clear. This precaution
is needed to avoid the risk of the water
inlet to be blocked and damage the
appliance.

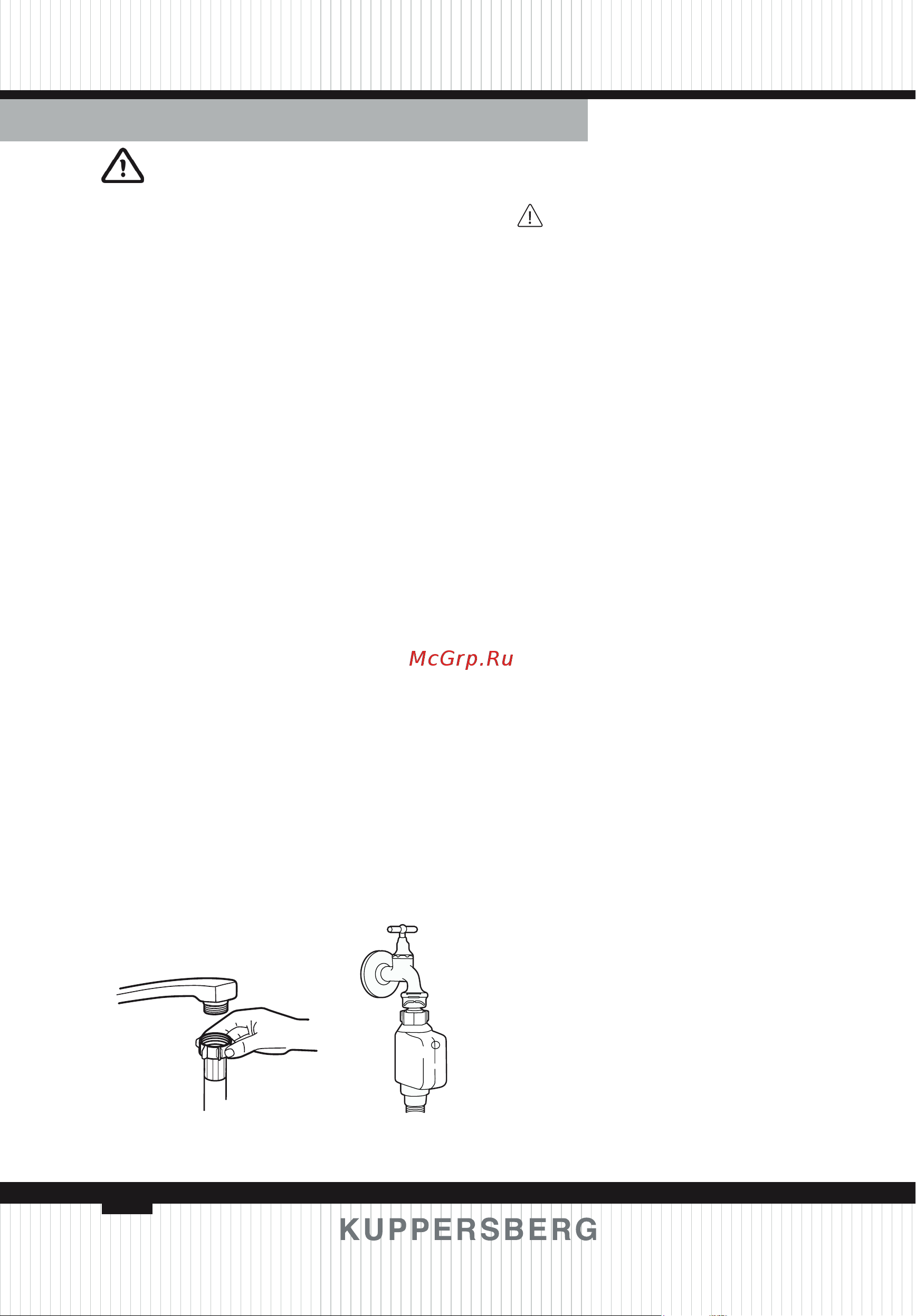

About the safety supply hose
The safety supply hose consists of
the double walls. The hose’s system
guarantees its intervention by blocking
the ow of water in case of the supply
hose breaking and when the air space
between the supply hose itself and the
outer corrugated hose is full of water.
safety supply hose
ordinary supply hose
WARNING
A hose that attaches to a sink spray
can burst if it is installed on the same
water line as the dishwasher. If your
sink has one, it is recommended that
the hose be disconnected and the hole
plugged.
How to connect the safety supply
hose
1. Pull The safety supply
hoses completely out from storage
compartment located at rear of
dishwasher.
2. Tighter the screws of the safety
supply hose to the faucet with thread
3/4inch.
3. Turn water fully on before
starting the dishwasher.
How to disconnect the safety supply
hose
1. Turn off the water.
2. Unscrew the safety supply hose
from the faucet.
WATER SUPPLY AND DRAIN
