59
ENGLISH TECHNICAL PASSPORT
Dishwasher
BUILT
-
IN INSTALLATION
(
FOR THE INTEGRATED MODEL
)
Step 1. Selecting the best location for the dishwasher
The installation position of
dishwasher should be near the existing
inlet and drain hoses and power cord.

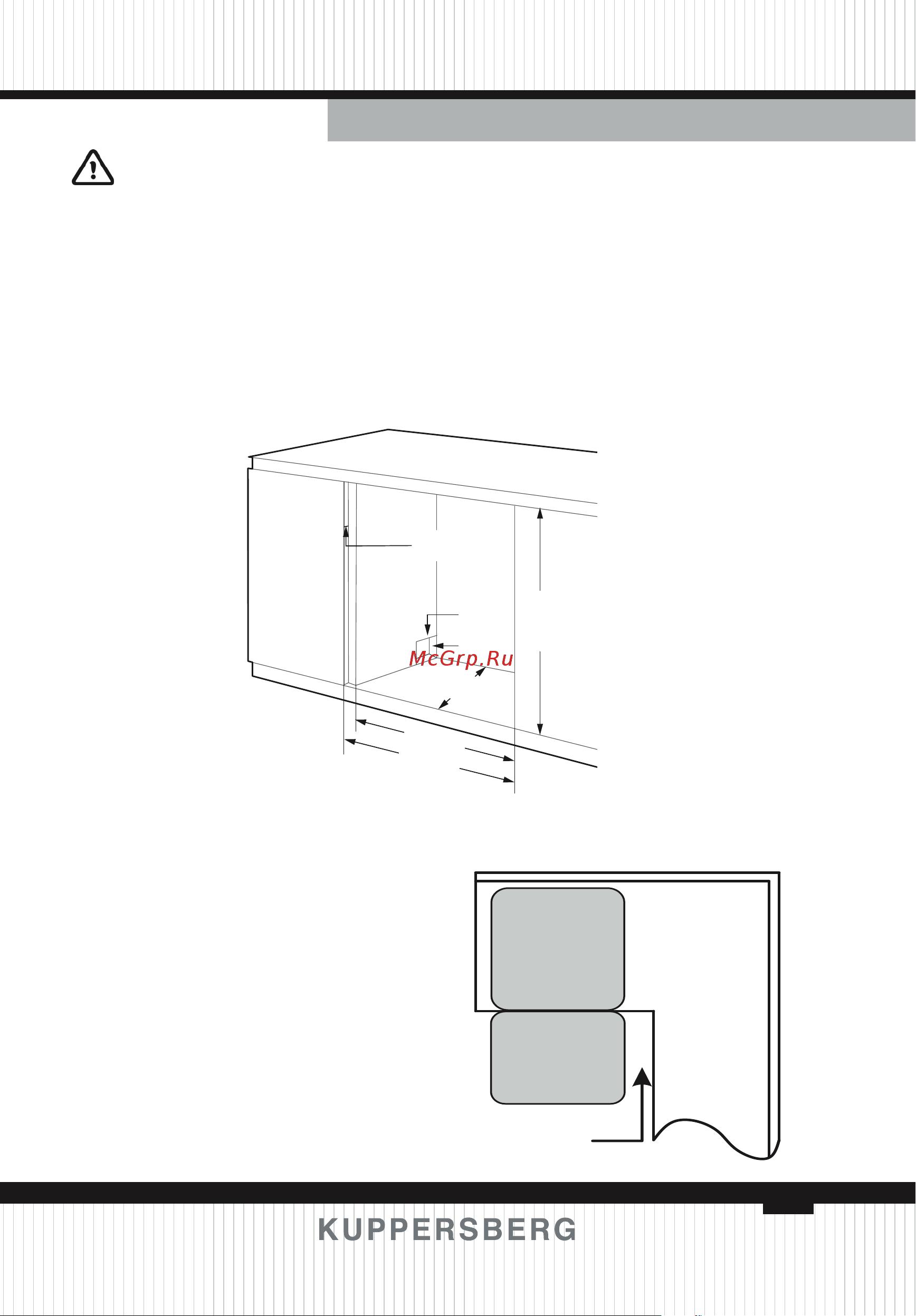

Illustrations of cabinet dimensions
and installation position of the
dishwasher.
1. Less than 5 mm between the
top of dishwasher and cabinet and the
outer door aligned to cabinet.
2. If dishwasher is in stalled at
the corner of the cabinet, there should
be some space when the door is opened.
Dishwasher
Cabinet
Door of
dishwasher
Minimum space
of 50mm
20
100
80
550
560
600
600
