57
ENGLISH TECHNICAL PASSPORT
Dishwasher

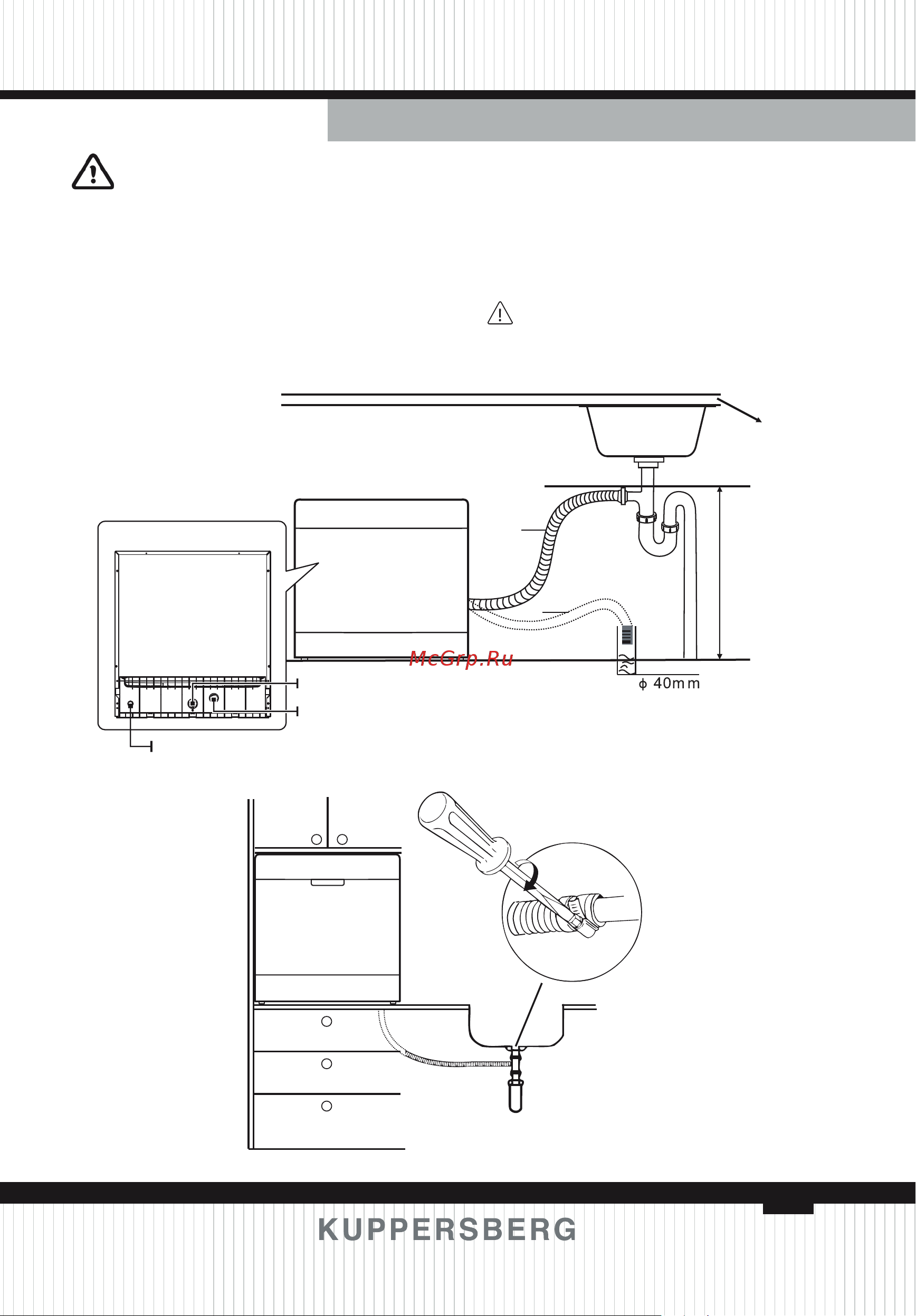

CONNECTION OF DRAIN
HOSES
Insert the drain hose into a drain
pipe with a minimum diameter of 4 cm,
or let it run into the sink, making sure to
avoid bending or crimping it. The height
of drain pipe must be less than 750mm.
The free end of the hose must not be
immersed in water to avoid the back
ow of it.
Please securely x the drain hose
in either position A or position B
Counter
Max 750 mm
Mains Cable
Water Inlet
Drain Pipe
B
A
Back of dishwasher
Drain hose
