РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ РУССКИЙ
Посудомоечная машина

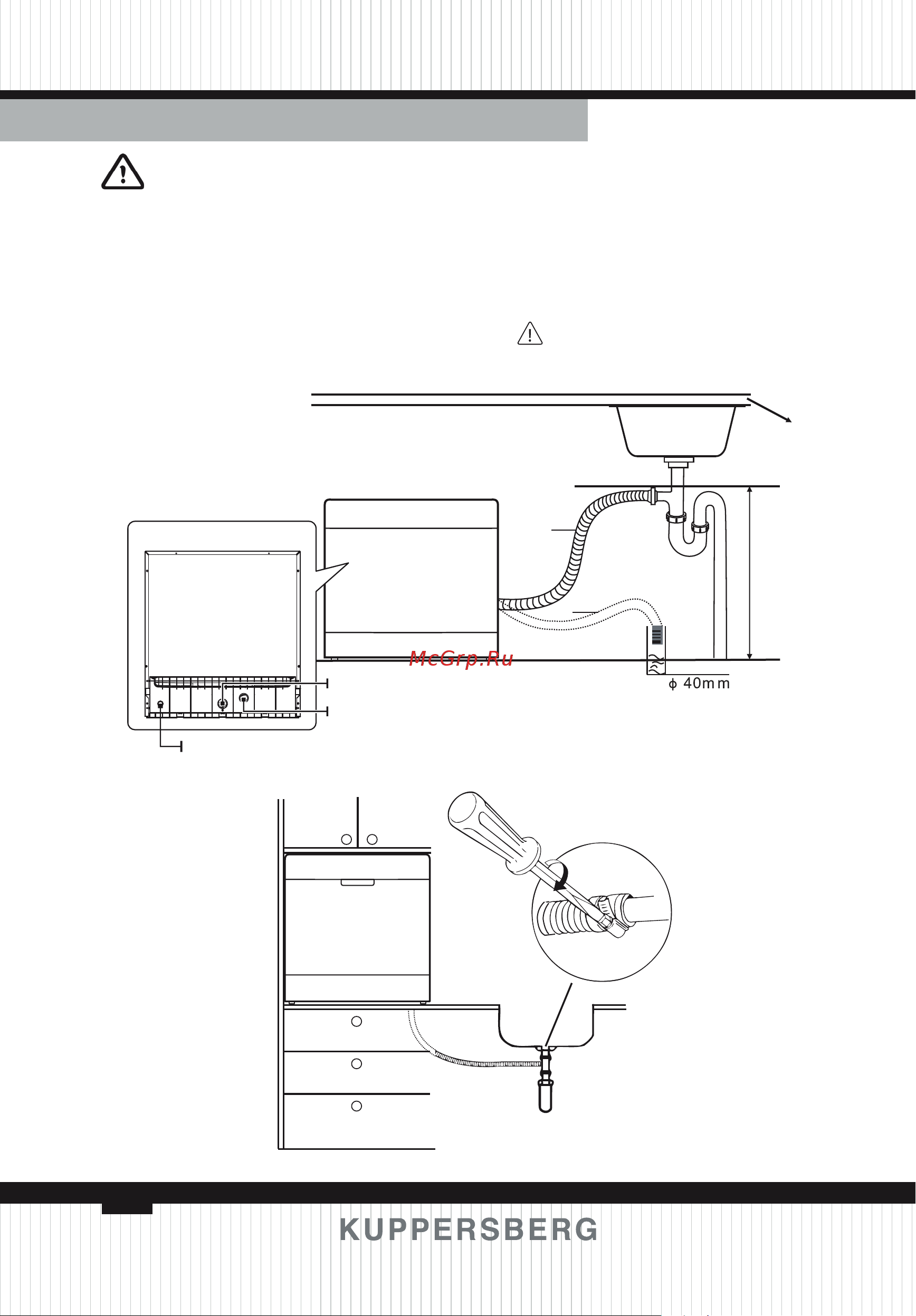

ПОДСОЕДИНЕНИЕ
СЛИВНЫХ ШЛАНГОВ
Вставьте сливной шланг в слив-
ную (канализационную) трубу диаме-
тром не менее 4 см, или направьте его
в раковину, не допуская при этом его
сгибания или передавливания. Высо-
та сливной трубы должна составлять
не более 1000 мм. Свободный конец
шланга не должен быть погружен в во-
ду, в противном случае возможно воз-
никновение обратного потока.
Сливной шланг должен быть на-
дежно закреплен в положении А или B.
Столешница
Не более 750 мм
Кабель питания
Входной патрубок водяного контура
Cливной патрубок
B
A
Задняя часть посудомоеч-
ной машины
Сливной шланг
