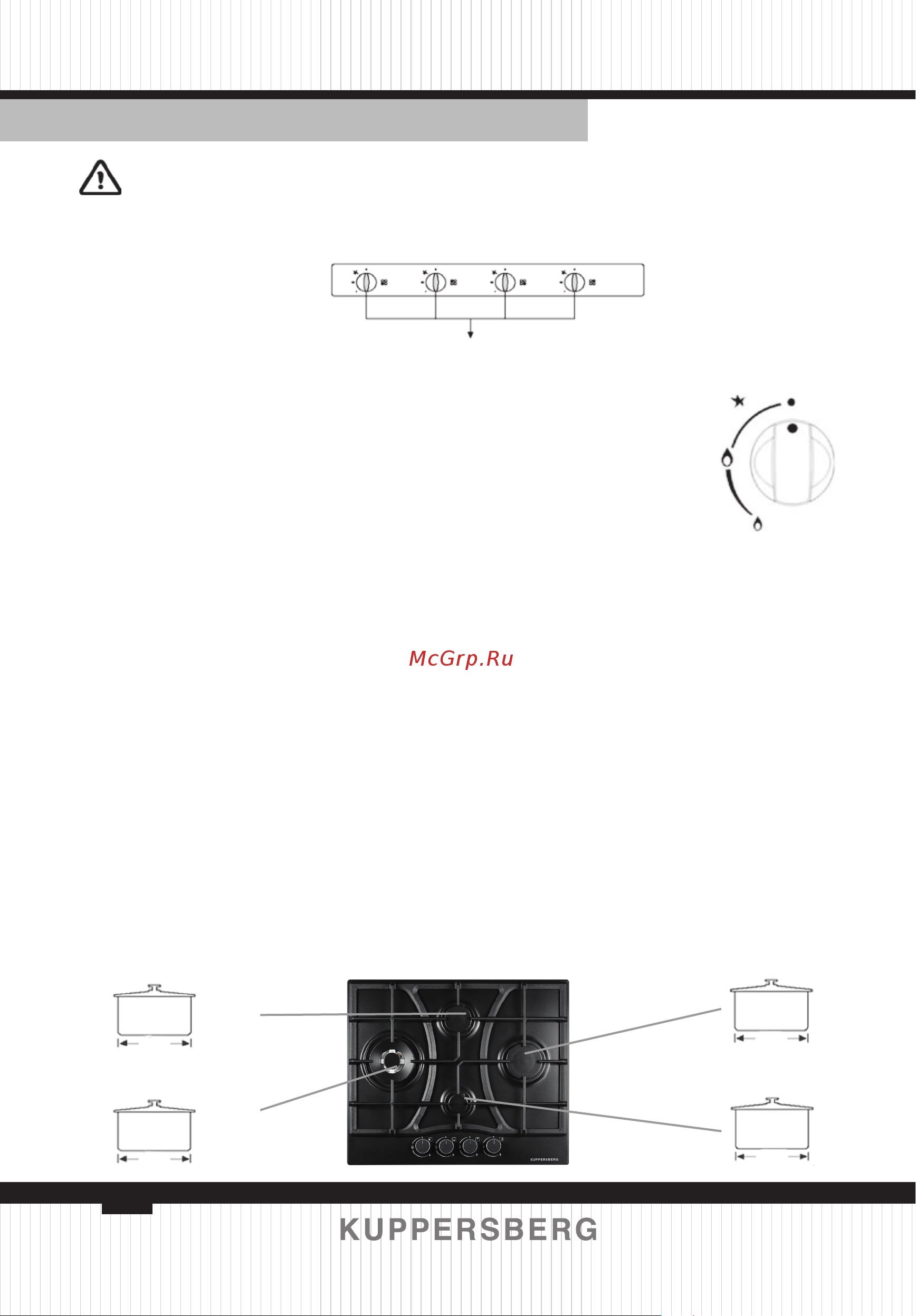

Kuppersberg FS 63 SG черный [10/80] Abschnit 4
![Kuppersberg FS 63 SG черный [10/80] Abschnit 4](/views2/2033174/page10/bga.png)
10
TECHNISCHER PASS DEUTSCH
Einbau-gaskochfeld
ABSCHNIT 4.
IDENTIFIZIERUNG DES BEDIENFELDES UND VERWENDUNG
DES BRENNERS
Gasbrenner-Steuertasten
Die Gasbrenner-Steuertasten sind mit speziellen Schutzeinrich-
tungen ausgestattet. Drücken Sie die Tasten leicht und drehen Sie
sie für den Gasuss nach links. Achten Sie auf die Größe des darauf
platzierten Kochgeschirrs, um einen möglichst efzienten Betrieb
Ihres Gaskochfelds zu gewährleisten. Zu diesem Zweck siehe die
folgende Abbildung.
Zündsystem
Das Produkt verfügt je nach Modell über zwei Zündarten. Wenn das Zündsys-
tem des gekauften Produkts über einen externen Knopf gesteuert wird, drücken Sie
leicht auf den Knopf des Brenners, den Sie einschalten möchten, und drehen Sie
ihn gegen den Uhrzeigersinn nach links, um den Gasuss sicherzustellen. Drücken
Sie unmittelbar nach dem Einschalten des Knopfes den Zündknopf und halten Sie
ihn gedrückt, bis eine Flamme erscheint. Lassen Sie nach der Zündung den Zünd-
knopf los. Dieser Vorgang sollte jedes Mal wiederholt werden. Wenn das Produkt
mit einem Zündgasknopf ausgestattet ist (siehe Abbildung oben), drücken Sie den
Knopf leicht und drehen Sie ihn nach links, bis das Zündsymbol übereinstimmt. Der
Zünder beginnt, die Brenner zu zünden. Während der Zünder arbeitet, werden die
Brenner gezündet. Sobald die Zündung erfolgt, drehen Sie den Knopf in die Positi-
on, die der großen oder kleinen Flamme entspricht, um die Position des Brenners
zu bestimmen.
Die Zündung stoppt und die Verbrennung wird fortgesetzt. Wenn keine Zündung
auftritt, wiederholen Sie den Vorgang, bis sie gezündet wird.
Кнопки управления газовыми горелками
Металлическая
мочалка
Чистящий
порошок
Спрей для
духового
шкафа
Жесткая губка, вызывающая
коррозию
-
Кнопки управления газовыми горелками
Металлическая
мочалка
Чистящий
порошок
Спрей для
духового
шкафа
Жесткая губка, вызывающая
коррозию
-
Gasbrenner-Steuertasten
18 sm
24 sm
18 sm
24 sm
12 sm
18 sm
24 sm
28 sm
