30
TECHNICAL PASSPORT ENGLISH
Built-in gas hob
SECTION 2.
INSTALLATION PREPARATIONS OF THE BUILT
-
IN COOKER

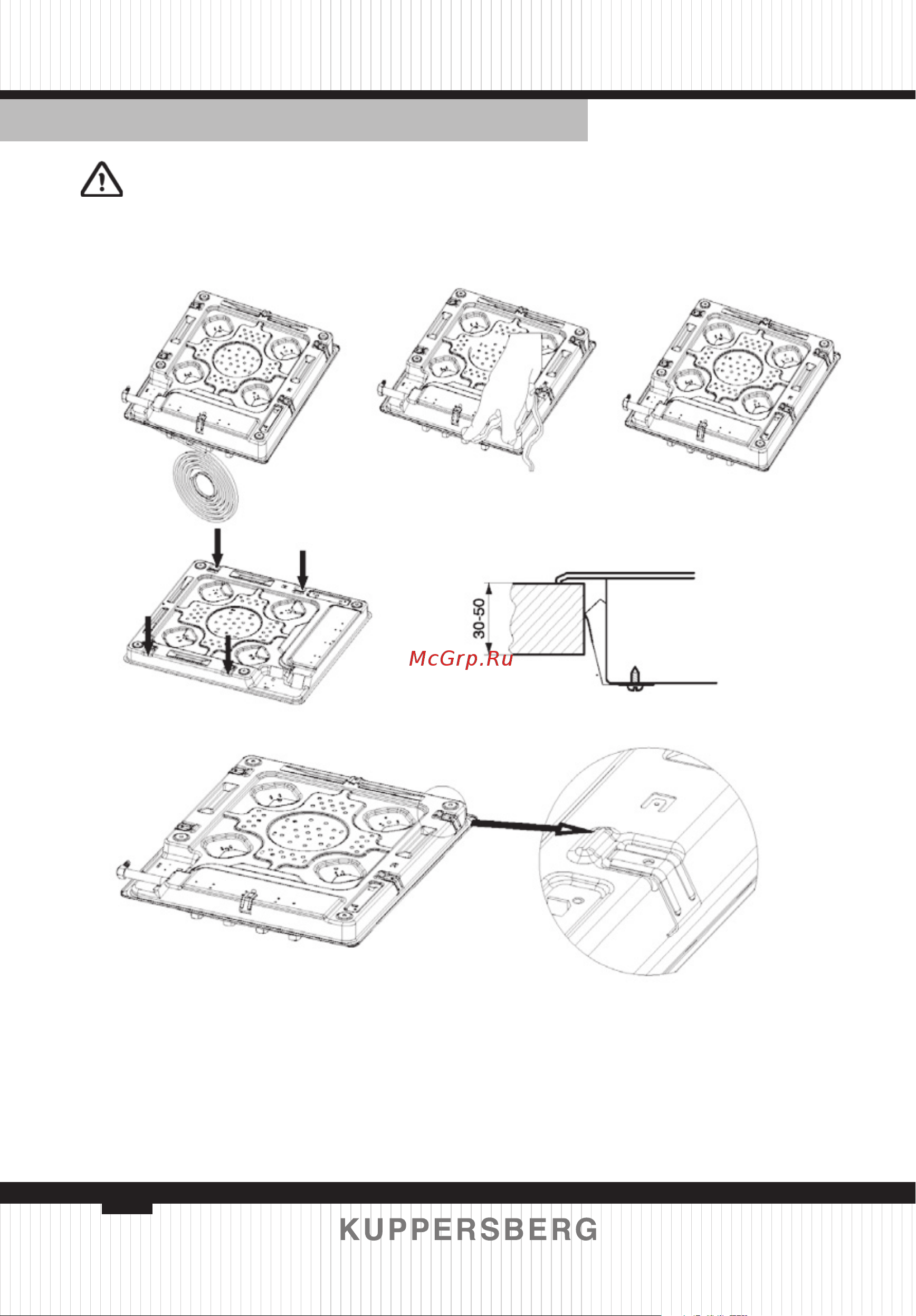

INSTALLATION OF THE COOKER
The cooker has a seal to prevent the liquids from owing from the gaps into
the cabinet. For xing this seal, attach it as shown in the gures ahove. Turn upside
down the cooker and remove the protective band of the rubber seal; both ends of
it should meet perfectly. Install the installation sheets by help of screw as shown
in the gure 5.
And then place the cooker into the clearance of the worktop.
Figure
1
Figure 1
Figure 4
Figure 4
Figure
5
Figure 5
Figure 6
Figure 6
Figure 2
Figure 2
Figure 3
Figure 3
Worktop
Cooker
installation sheet
Fixing points for the installation sheet
screw
Put your cooker upside down in the
styrofoam taken from the package and
apply the silicone.
Installation foot
connection holes
Apply the silicone on
the glass surface.
Apply the supplied silicone around
Glass
Silicone seal
Tray
Connection apparatus
The installed appearance of the
cooker should be as shown in the
PIace the installation
feet as shown in the
