45
ENGLISH TECHNICAL PASSPORT
Built-in gas hob
TECHNICAL INFORMATION. GAS CONNECTION
INSTALLATION OF YOUR EQUIPMENT.
LIQUEFIED PETROLEUM GAS CONNECTION
Gas connection or conversion to any
other type of gas may be performed
only an expert and qualied person.
Such qualied person is responsible for
performing this procedure excellently.
When the gas collection is performed,
be careftd that the gas-cutting cock is at
an easily accessible place.
Ask the gas distribution authority
ahout type of the gas supplied to your
cooker, and compare the information
with the gas data written on the
nameplate of the equipment.
The equipment is suitable for natural
gas and liqueed petroleum gas.
This equipment is designed for
natural
gas and liqueed petroleum gas
depending on the system used.
To convert it to any other type of
gas, the cooker nozzle suitable for the
system used in the respective country
comes with the equipment.
Conversion to other type of gas is
described in the installation instructions
in detail.
Make sure the gas hose and gas
pressurereducing valve you will use for
the cooker should be stamped as TSE-
certicated.
Attach the gas supply hose to the
hose nozzle behind the cooker and
tighten it by use of sheet clamp and
screwdriver, “Figure 6”, and make sure
it is rmly tightened. Gas hose of the
cooker should not be longer than
1250mm.
Pressure of the pressure-reducing
valve to be used should be 300mmSS
1.5kg/h and TSE-certicated. Do not
allow intervention by any person. Before
operating it, make use the system does
not leak gas.

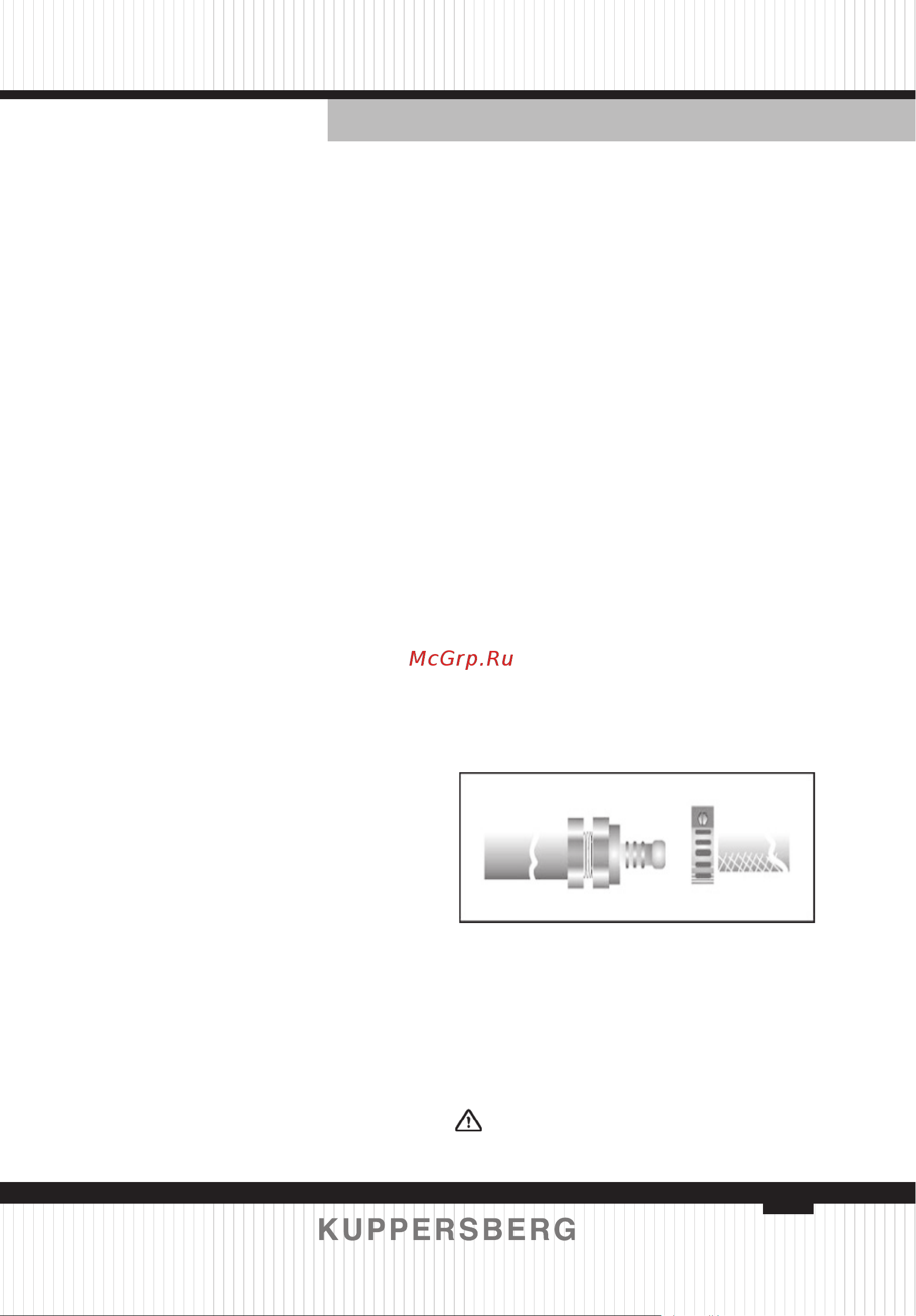

Figure 6
Sealing Control:
Open the pressure-reducing valve
or natural gas valve and apply soap
solution on the point of connection to
check for gas leakage.
Never conduct this test by
ame.
