34
TECHNICAL PASSPORT ENGLISH
Built-in gas hob
SECTION 4.
IDENTIFICATION OF THE CONTROL PANEL AND USE OF THE
BURNERS

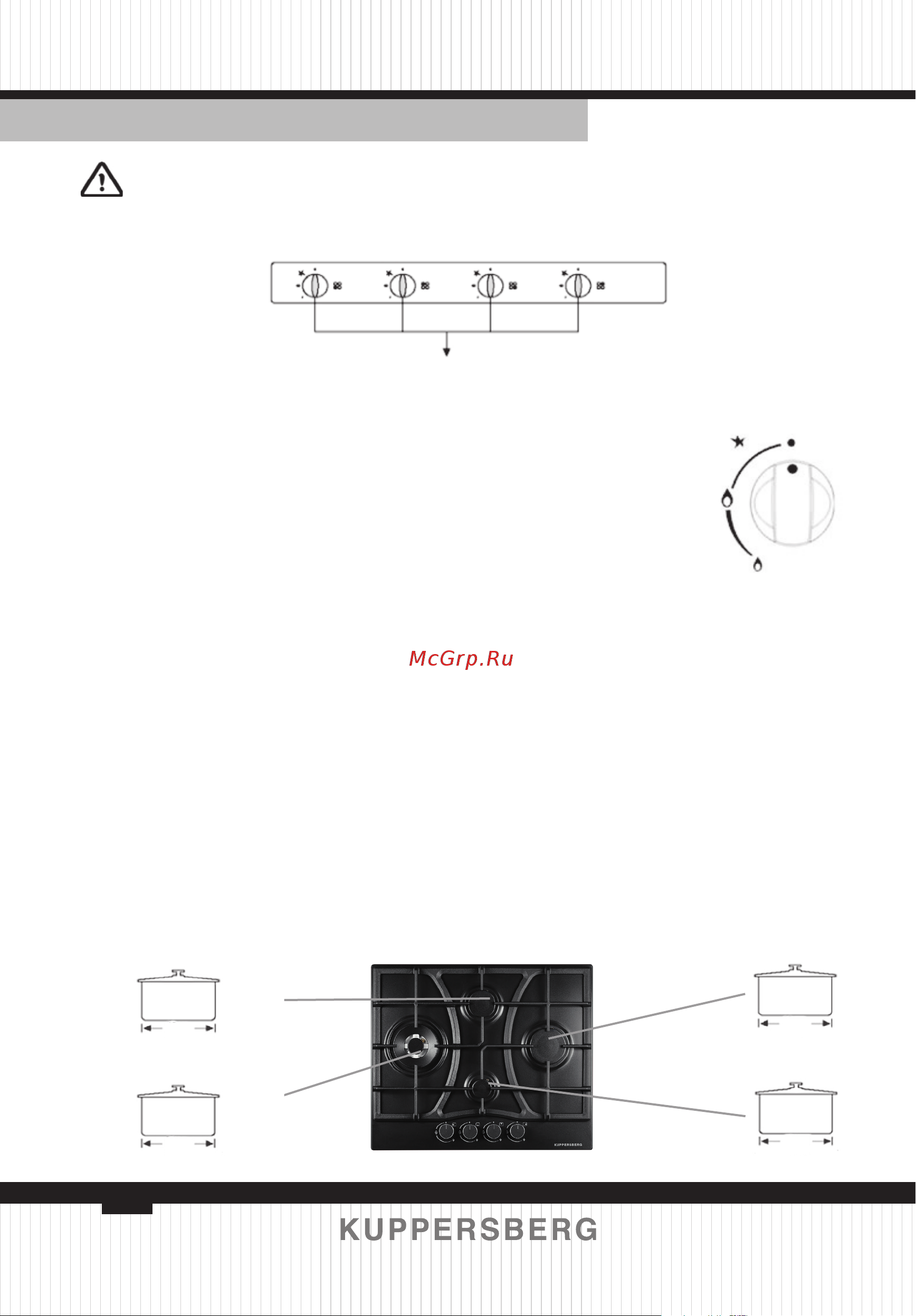

Gas burning control buttons
The cocks controlling the gas burners of your product have spe-
cial safety equipment. To ensure gas ow through the cocks, you
should slightly push and turn left the buttons. To obtain optimum
efciency from the gas-fueled cookers, be careful about size of the
can you will put on the cooker. Please refer to the following gure
for this purpose.
Ignition System
Your product has two types of ignition system depending on the version of it. If
the ignition system of the version of the product you purchased is controlled by an
external button, then you should slightly push the button for the burner you desire
tooperate and then turn left, turn anti-clockwise, to ensure gas ow. Just after turn-
ing on the button, push the lighter ignition button and hold it till ignition. After
ignition, release the lighter button. You should repeat the procedure in each case.
If your product has gas button with lighter (as shown in the gure above), push the
button slightly and turn left till the symbol of lighter ignition. The lighter will start
to ignite the burners. While the lighter ignites, it also ignites. After ignition, turn the
button to the symbol Big ame or Small ame to determine the burning position.
The lighter ignition will stop and burning will continue. If it does not ignite, then
continue this process until the ignition is performed.
Кнопки управления газовыми горелками
Металлическая
мочалка
Чистящий
порошок
Спрей для
духового
шкафа
Жесткая губка, вызывающая
коррозию
-
Gas burning control buttons
Steel wool Cleaning
powder
Oven
Spray
Corrosive
hard sponge
18 sm
24 sm
18 sm
24 sm
12 sm
18 sm
24 sm
28 sm
