PoE-порт

Порт для подключения других периферийных устройств при помощи сетевого кабеля.

Порт RJ45

Порт для подключения других устройств при помощи сетевого кабеля.

Заземление

Для подключения кабеля заземления для защиты коммутатора.

Питание

Используйте кабель питания, идущий в комплекте, чтоб подключить коммутатор к

розетке.

1.3.2 Задняя панель

Задние панели устройств могут варьироваться в зависимости от модели.

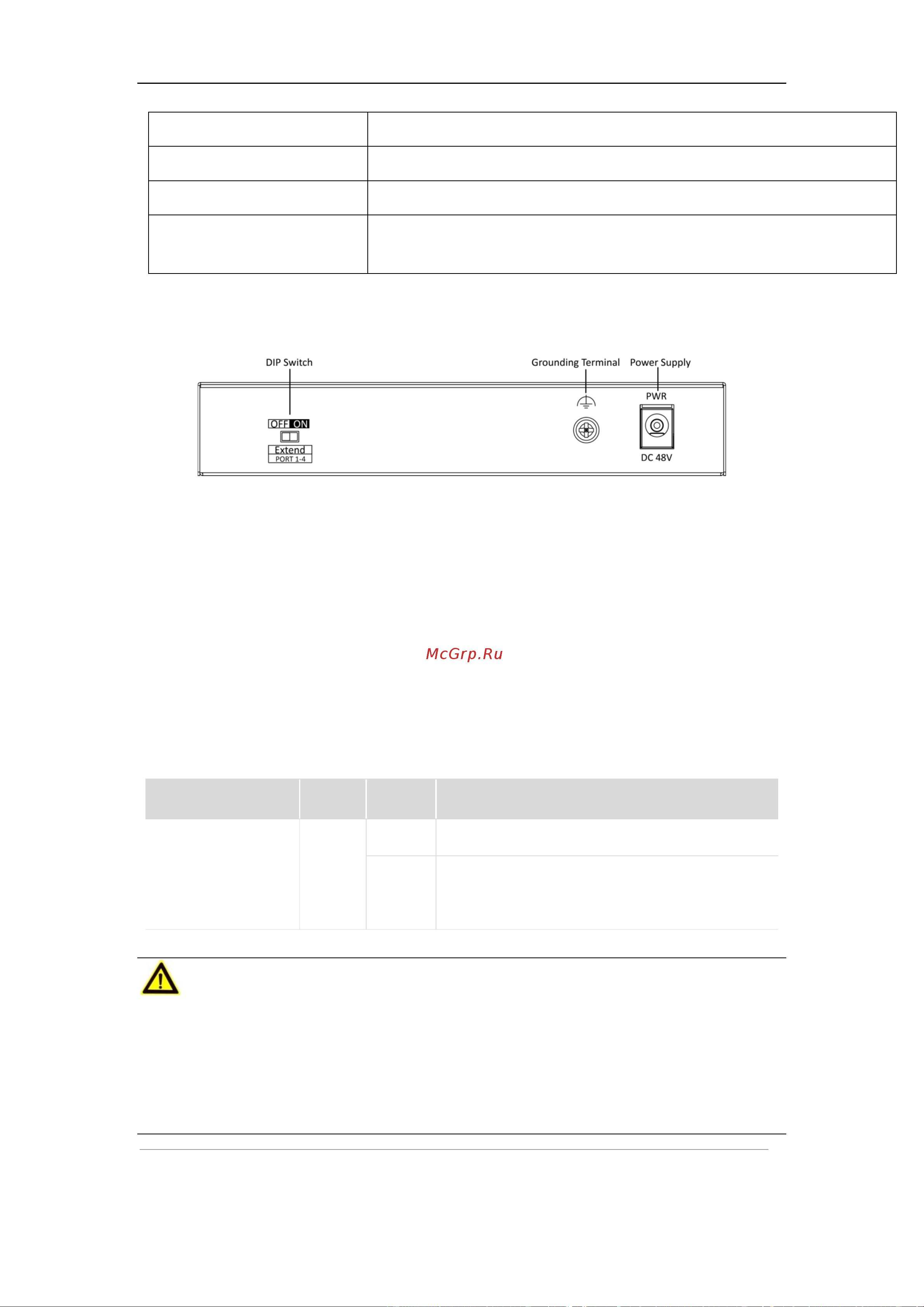

Рисунок 1.4 Задняя панель устройства

 Разъем питания

Используется для подключения блока питания для подачи питания. Пожалуйста, используйте блок питания,

который идёт в комплекте.

 Заземление

Используется для подключения кабеля заземления для защиты от перенапряжения. Для более подробной

информации обращайтесь к разделу 2.3 Заземление.

Режим расширенной дальности передачи (EXTEND)

Детали режима расширенной дальности передачи:

Модель

Имя

Статус

Описание

DS-S604P/DS-S1008P

EXTEND

Off

Порты 1-4: 100M / Порты 1-8: 100M

Порты 1-4: 10M/ Порты 1-8: 10M с включенным

режимом EXTEND

Внимание

3. Для обеспечения режима расширенной передачи, пожалуйста, используйте Ethernet кабель Cat 5e или

выше и настройте скорость и дуплекс удалённого устройства в “Автосогласование“ (“Auto

Negotiation”).

4. Если режим Extend в OFF, дальность передачи питания PoE и данных достигает 120м при

использовании Ethernet кабеля серии Cat 5e или выше.

 RJ45 порты
