Руководство пользователя неуправляемого коммутатора DS-S504P(B)/DS-S908P(B)/DS-S1816P(B)/DS-S604P/DS-S1008P

подключен неправильно.

 RJ45 порты

DS-S1816P(B) оснащен 17 RJ45 портами, 1 - 16 порты поддерживают IEEE 802.3af и IEEE 802.3at. G1 является

10/100/1000Мбит/с uplink портом.

 SFP порт

DS-S1816P(B) оснащен одним гигабитным SFP оптическим портом, который может быть подключен к

гигабитному SFP оптическому модулю.

Примечание

SFP оптический модуль не включен в пакет поставки и приобретается отдельно.

 Переключатель режима сети

DS-S1816P(B) поддерживает четыре режима сети: Priority (Приоритет), Standard (Стандарт), Isolate (Изоляция)

и Extend (Увеличенная дальность передачи).

Priority (Приоритет)

В этом режиме коммутатор оптимизирует кэш портов. Порты с 1 по 8 – приоритетные порты и все порты

могут коммуницировать друг с другом.

Этот режим рекомендуем, когда несколько IP-камер подключены к коммутатору. Для обеспечения

мониторинга без задержки изображения, подключите G1 и SFP1 порты к uplink устройству, подключенному

к компьютеру мониторинга.

Standard (Стандарт)

Режим по умолчанию, в этом режиме устройство выполняет функции обычного коммутатора, в котором все

порты могут коммуницировать друг с другом.

Isolate (Изоляция)

В этом режиме все downlink порты коммутатора могут коммуницировать только с портами G1 и SFP

соответственно.

Extend (Увеличенная дальность передачи).

В этом режиме все порты могут коммуницировать друг с другом, помимо этого, скорость передачи портов 9

- 16 возрастет до 10Мбит/с. Максимальная дальность передачи будет достигать 250м.

В режиме EXTEND для обеспечения своевременной передачи видеоданных установите значение Data Rate

(Скорость передачи данных) для камеры меньше 8 Мбит/с.

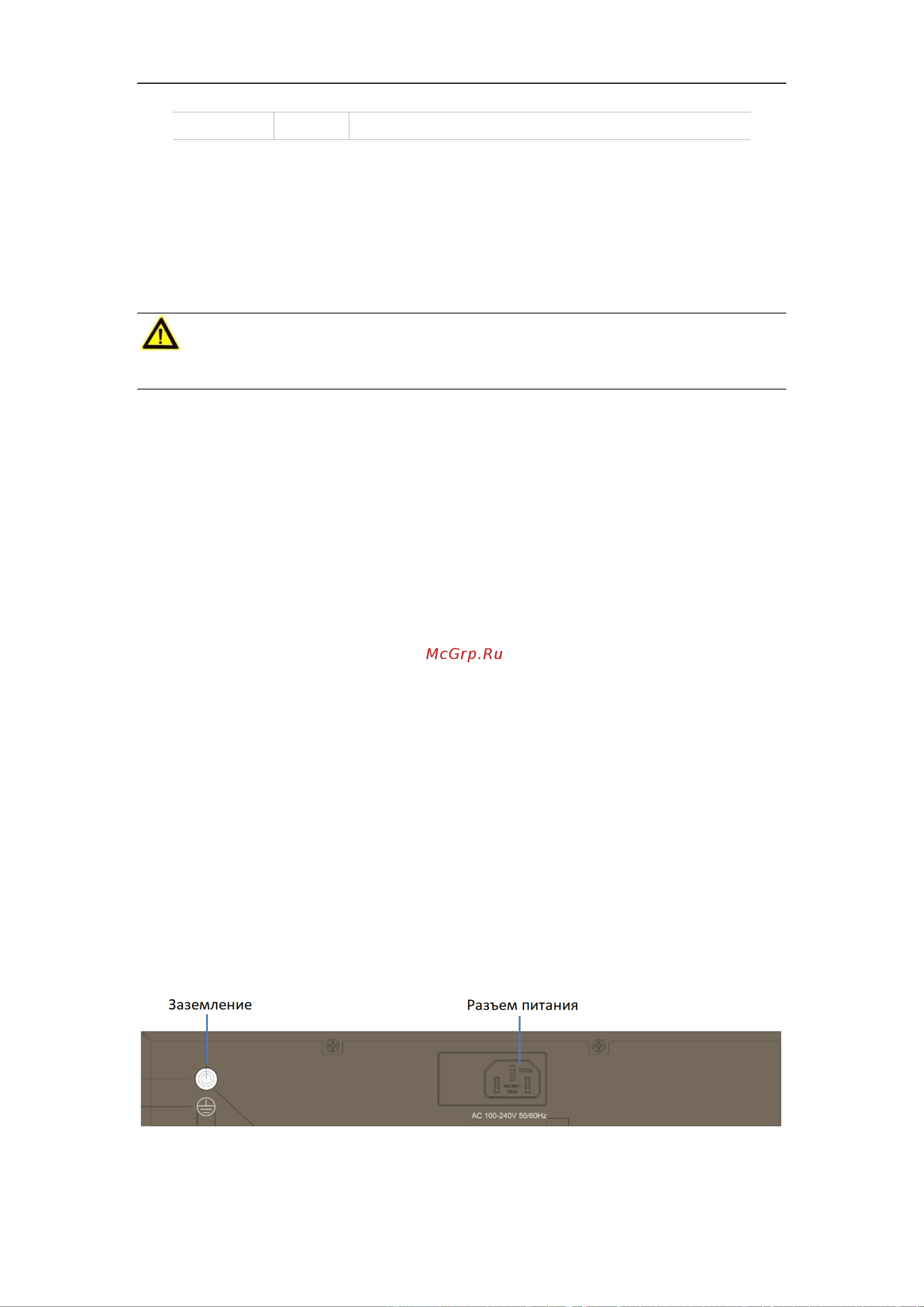

1.5.6 Задняя панель

Рисунок 1.8 DS-S1816P(B)

 Разъем питания
