беспроводная точка доступа, IP-телефон или IP-камера и т.д.

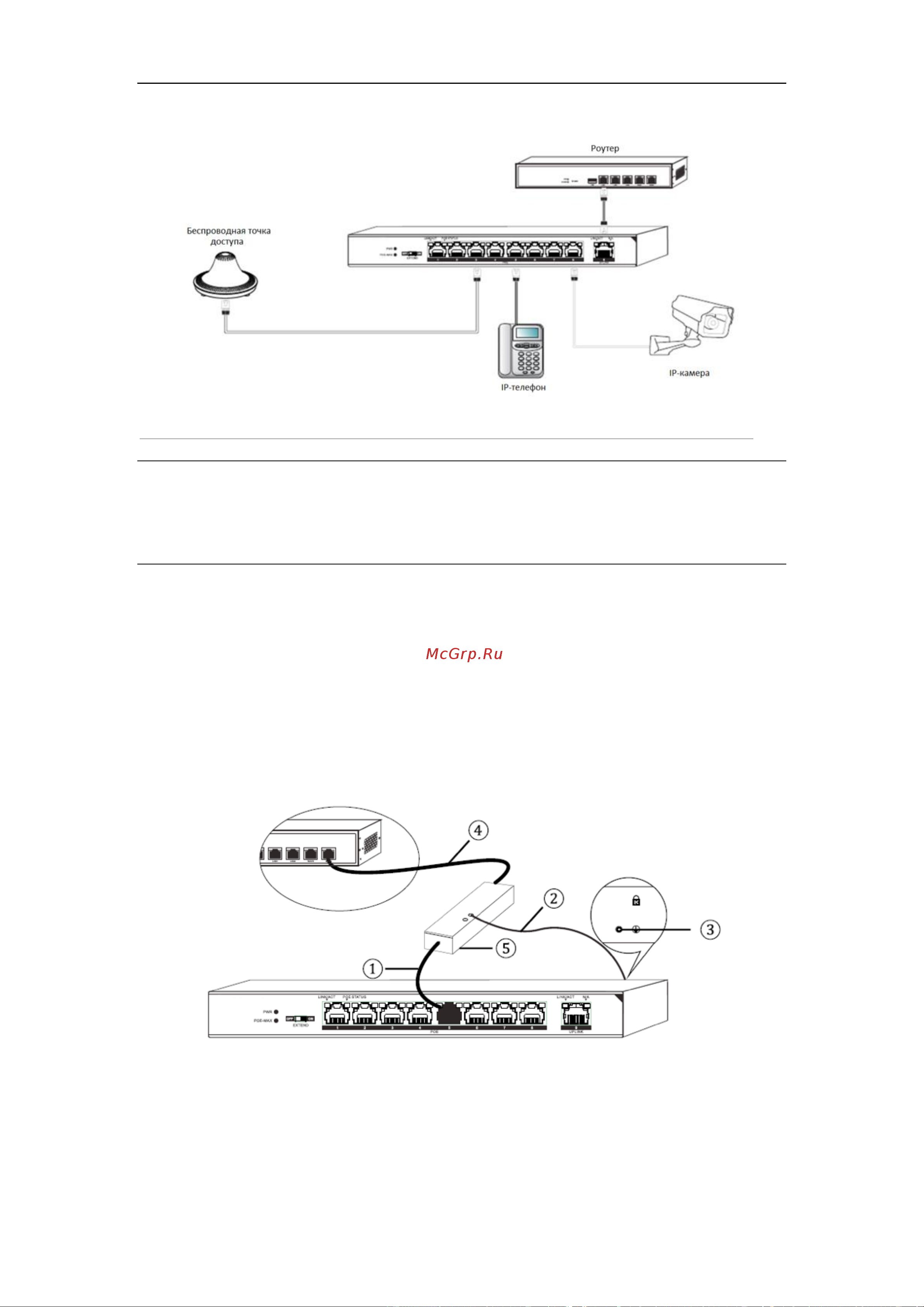

Рисунок 3.1 Подключение к RJ45 портам

Примечания:

⚫ Для использования рекомендуется Ethernet кабель Cat.5e или выше.

⚫ Устройство поддерживает динамическое питание PoE.

3.2 Проверка подключения

После завершения установки, проверьте подключение устройств:

⚫ Питание должно соответствовать входному стандарту устройства.

⚫ Кабели подключения к портам и кабель заземления должны быть подключены корректно.

⚫ При прокладке кабелей на улице, подключите молниеотвод к кабелю перед подключением кабеля в

порт.

Рисунок 3.2 Подключение молниеотвода

① Ethernet кабель ③ Заземление ⑤ Молниеотвод

② Кабель заземления ④ Внешний кабель
