Руководство пользователя неуправляемого коммутатора DS-S504P(B)/DS-S908P(B)/DS-S1816P(B)/DS-S604P/DS-S1008P

Если для установки доступна шина заземления (приобретается отдельно), то следуйте шагам, указанным

ниже:

1) Подключите конец кабеля заземления к клемме на шине заземления.

2) Подключите другой конец кабеля заземления к винту заземления на устройстве и закрепите винт.

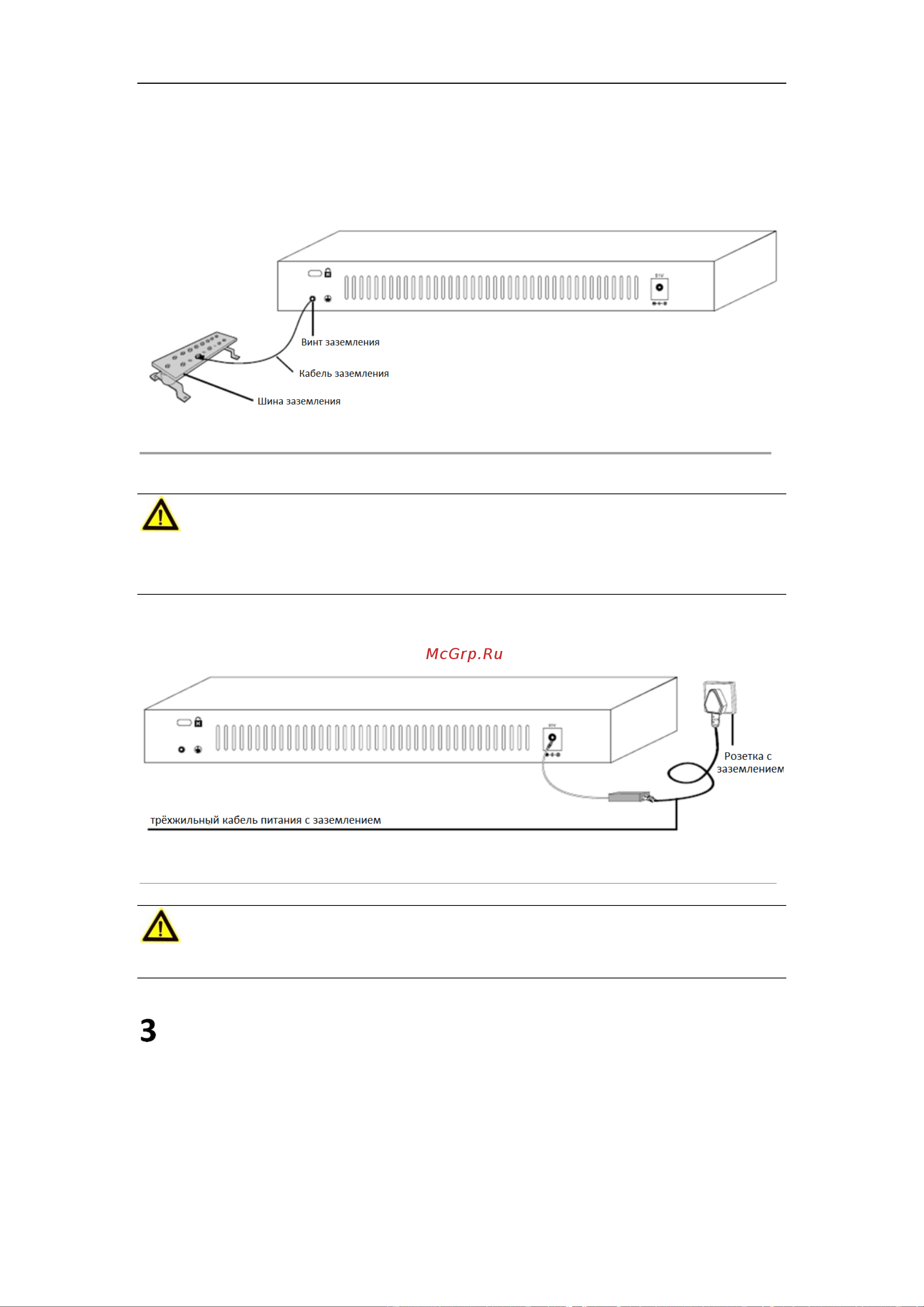

Рисунок 2.8 Подключение шины заземления

Внимание

Подключайте кабель заземления к системе заземления помещений. Не подключайте его к пожарной

системе или системе освещения.

▪ Если невозможно заземление с использованием шины заземления, используйте розетку с заземлением.

Рисунок 2.9 Заземление с использованием трехжильного кабеля питания

Внимание

Убедитесь, что розетка заземлена.

Подключение устройств

3.1 Подключение к RJ45 портам

Подключите коммутатор к устройству с помощью Ethernet кабеля через RJ45 порт. UPLINK – это uplink порт.

Порты 1-4/8 поддерживают IEEE 802.3af и IEEE 802.3at питание PoE, подключаемым устройством может быть:
