Руководство пользователя неуправляемого коммутатора DS-S504P(B)/DS-S908P(B)/DS-S1816P(B)/DS-S604P/DS-S1008P

1.4.4 Задняя панель

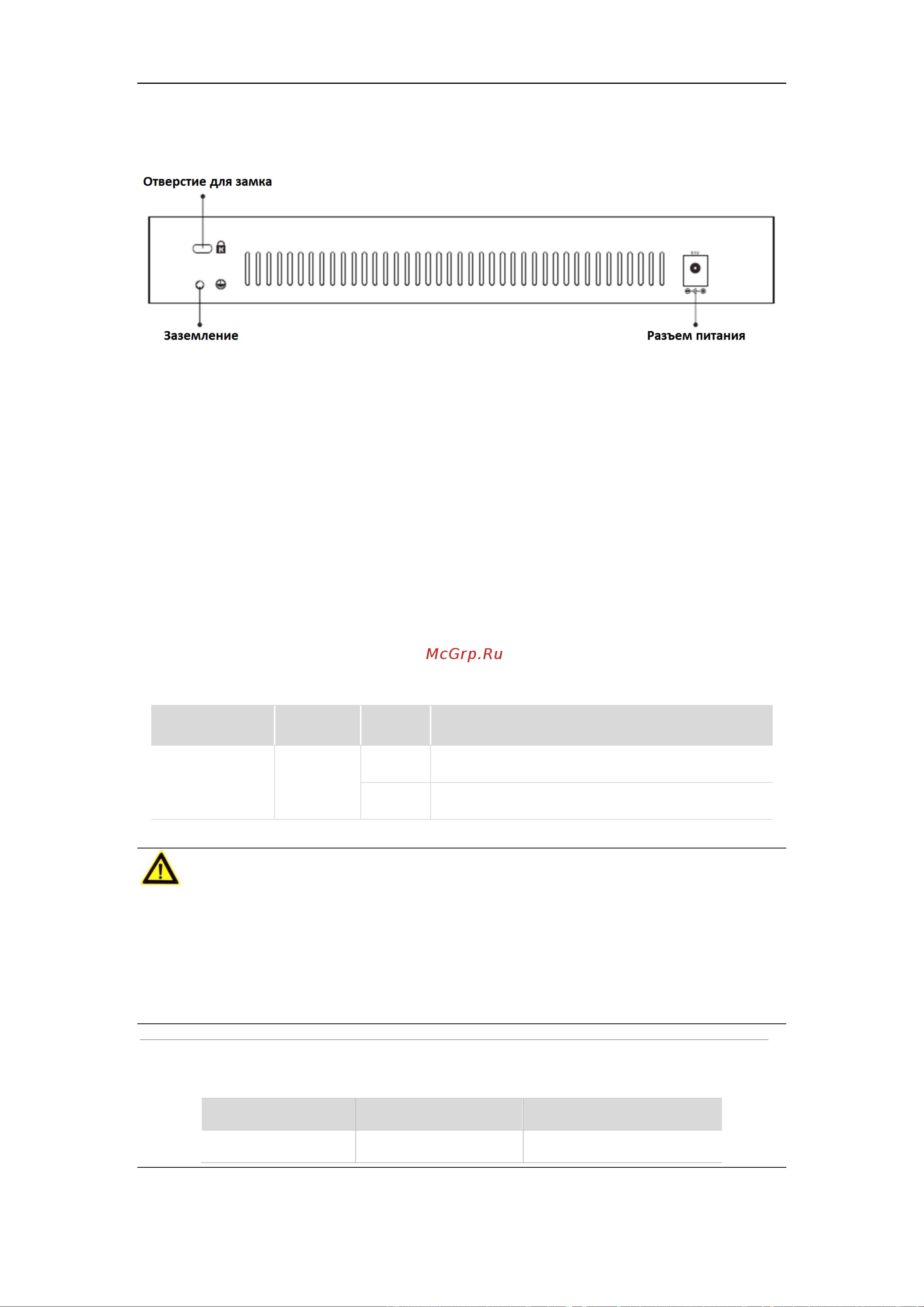

Рисунок 1.6 DS-S908P(B)

 Разъем питания

Используется для подключения блока питания для подачи питания. Пожалуйста, используйте блок питания,

который идёт в комплекте.

 Заземление

Используется для подключения кабеля заземления для защиты от перенапряжения. Для более подробной

информации обращайтесь к разделу 2.3 Заземление.

 Отверстие для замка

Отверстие для замка используется для крепления коммутатора к фиксированным объектам для

предотвращения кражи.

Режим расширенной дальности передачи (EXTEND)

Детали режима расширенной дальности передачи:

Модель

Имя

Статус

Описание

DS-S908P(B)

EXTEND

Off

Порты 1-8: 100M

Порты 1-8: 10M с включенным режимом EXTEND

Внимание

1. Для обеспечения режима расширенной передачи, пожалуйста, используйте Ethernet кабель Cat 5e или

выше и настройте скорость и дуплекс удалённого устройства в “Автосогласование“ (“Auto

Negotiation”).

2. Если режим Extend в OFF, дальность передачи питания PoE и данных достигает 120м при

использовании Ethernet кабеля серии Cat 5e или выше.

 RJ45 порты

Модель

10/100Мб/с RJ45 порты

Uplink порт

DS-S908P(B)

Примечание:
