Руководство пользователя неуправляемого коммутатора DS-S504P(B)/DS-S908P(B)/DS-S1816P(B)/DS-S604P/DS-S1008P

1.2 Коммутатор DS-S504P(B)

1.2.1 Передняя панель

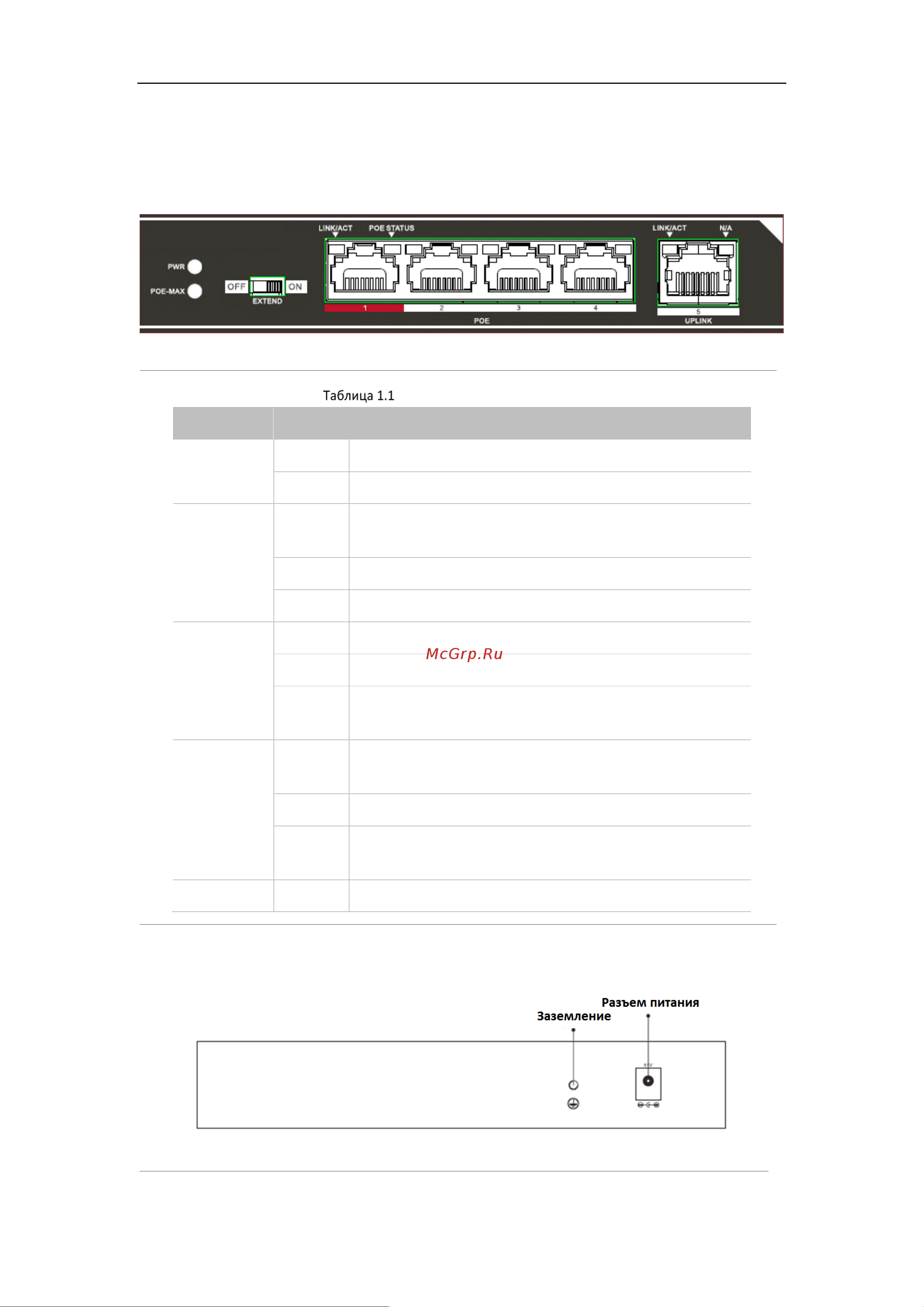

Рисунок 1.1 DS-S504P(B)

Описание LED-индикаторов

LED

Статус

Описание

PWR

Горит

Устройство подключено к источнику питания.

Не горит

Устройство не подключено к источнику питания.

POE-MAX

Горит

Бюджет PoE походит к тревожному значению, доступно менее

6ВТ.

Мигает

Достигнут максимум PoE.

Не горит

PoE работает нормально, доступно более 6Вт.

LINK/ACT

Горит

Нормальное подключение соответствующего порта.

Мигает

Соответствующий порт в процессе передачи данных.

Не горит

Соответствующий порт подключен не корректно или не

подключен.

POE STATUS

Горит

Соответствующий порт подключен к устройству и происходит

питание устройства.

Мигает

PoE выход превышает 30Вт.

Не горит

Через соответствующий порт не происходит подача питания на

устройство или устройство не подключено.

N/A

Не горит

Зарезервирован

1.2.2 Задняя панель

Рисунок 1.2 DS-S504P(B)
