12
TECHNISCHER PASS DEUTSCH
Tischkochplatte
TEIL 3. ANWEISUNGEN FÜR DEN BETRIEB

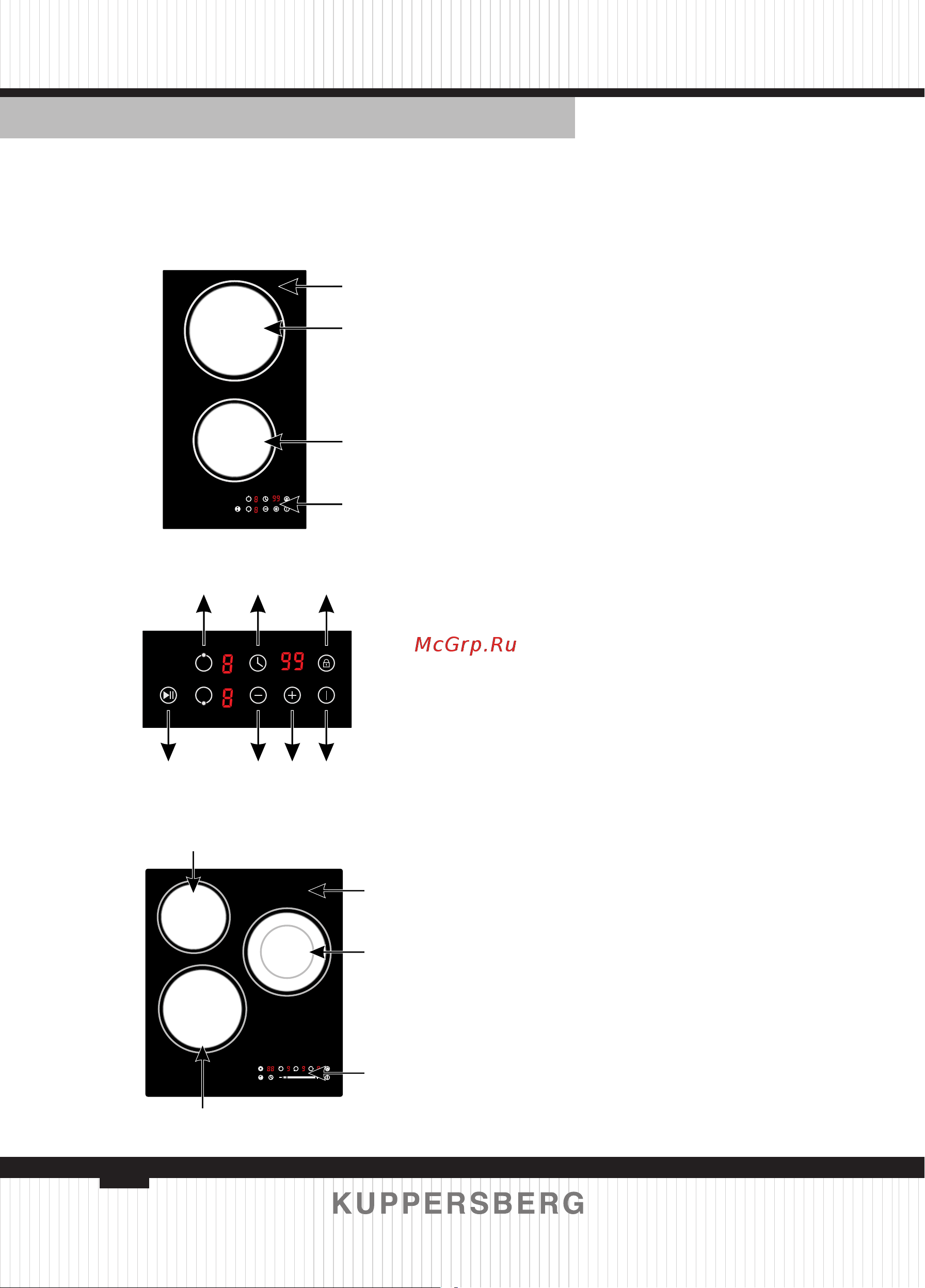

Beschreibung des Gerätes
(1) Modell: ECO 301
1. Kochzone mit der Leistung von
1800 W
2. Kochzone mit der Leistung von
1200 W
3. Glasplpatte
4. Bedienfeld
Bedienfeld
1. Auswahltaste der Kochzone
2. Steuertaste der Schaltuhr
3. Steuertaste der
Kindersicherungseinrichtung
4. Steuertaste der Funktion „Stop & Go“
5. Auswahltaste der Leistungsstufe /
Steuerung der Schaltuhr («-», wird zur
Verkleinerung der Leistung verwendet)
6. Auswahltaste der Leistungsstufe /
Steuerung der Schaltuhr («+», wird zur
Vergrößerung der Leistung verwendet)
7. Taste „Ein / Aus“
(2) Modelle: ECS 402/ECS 402 C/ECS 402 Gr/ECS 402 W
1. Kochzone mit der Leistung von
1200 W
2. Kochzone mit der Leistung von
1800 W
3. Kochzone mit zwei
Erwärmungskreisen für die
Leistung von 2000 W / 1000 W
4. Glasplatte
5. Bedienfeld
Bedienfeld
1. Steuertaste für Erweiterung der
Erwärmungszone
2. Auswahltaste der Kochzone
3. Steuertaste der
Kindersicherungseinrichtung
4. Steuertaste der Funktion „Stop & Go“
5. Steuertaste der Schaltuhr
6. Gleitwiderstand zur Auswahl der
Erwärmungsleistung / Steuerung der
Schaltuhr
7. Taste „Ein / Aus“
(3) Modell: ECO 601/ECO 601 C/ECO 601 Gr/ECO 601W
1. Kochzone mit der Leistung von 1200 W
2. Kochzone mit der Leistung von 1800 W
3. Kochzone mit der Leistung von 1800 W
4. Kochzone mit der Leistung von 1200 W
5. Glasplatte
6. Bedienfeld
Bedienfeld
1. Auswahltaste der Kochzone
2. Steuertaste der Schaltuhr
3. Steuertaste der
Kindersicherungseinrichtung
4. Steuertaste der Funktion „Stop & Go“
5. Auswahltaste der Leistungsstufe /
Steuerung der Schaltuhr («-», wird zur
Verkleinerung der Leistung verwendet)
6. Auswahltaste der Leistungsstufe /
Steuerung der Schaltuhr («+», wird zur
Vergrößerung der Leistung verwendet)
7. Taste „Ein / Aus“
3
1
2
4
1
4
2
5
3
6 7
1
3
5
4
2
