Kuppersberg ECS 622 C [85/132] Установка уплотнителя из пеноматериала

B schneiden sie eine öffnung auf der arbeitplatte gemäß den in der abbildung angegebenen abmessungen aus b für die aufstellung und den betrieb des kochpanels muss man einen freien raum um die öffnung herum mit der breite von mindestens 5 mm lassen b überzeugen sie sich davon dass die stärke der tischplatte arbeitsplatte mindestens 30 mm beträgt die tischplatte muss aus einem thermostabilen material ausgeführt werden um die wesentliche deformation der arbeitsplatte wegen starker thermischen strahlung des kochpanels zu vermeiden 7

Detaillierte angaben sind unten aufgeführt 7

Deutsch technischer pass 7

Die aufstellung und der anschuss des gerätes müssen in der übereinstimmung mit den normen und regeln erfolgen die in bezug auf diese ausrüstung gelten nach dem auspacken des gerätes überzeugen sie sich davon dass keine sichtbaren beschädigungen am gerät vorhanden sind falls das gerät beim transport beschädigt wurde benutzen sie es nicht und setzen sie sich unverzüglich mit dem vertreter des unternehmens in verbindung bei dem sie dieses gerät erworben haben 7

Teil 2 aufstellung 7

Tischkochplatte 7

Â das gerät ist nicht geeignet für zur verwendung unter der kontrolle von externe zeitschaltuhr oder eine separate fernbedienung fernsteuerung 7

Â die kinder und personen mit begrenzten möglichkeiten welche die benutzung dieses gerätes erschweren müssen das gerät nur unter aufsicht einer erfahrenen und verantwortlichen person betreiben welche denen die erforderlichen anweisungen geben kann die verantwortliche person soll diese leute überwachen damit sie die oberfläche des kochpanels ohne schadenszufügung sich selbst und den umstehenden personen benutzen können â machen sie keine reparatur oder ausstausch irgendwelcher teile des gerätes selbstständig wenn diese arbeiten in der vorliegenden anleitung eindeutig nicht angegeben sind alle reparatur und wartungsarbeiten müssen nur von qualifizierten fachleuten ausgeführt werden â für die reinigung des kochpanels verwenden sie keine dampfspülanlagen â platzieren sie keine schwere gegenstände auf dem kochpanel und werfen diese nicht ans kochpanel â steigen sie nicht auf das kochpanel â benutzen sie kein geschirr mit gezackten rändern und bewegen sie es auf der glaskeramikoberfläche nic 7

A mm b mm c mm d e 8

Anmerkung 8

Aus sicherheitsgründen muss den abstand zwischen dem kochpanel und der unteren platte des küchenoberschrankes mindestens 760 mm betragen 8

Im jeden fall muss eine ordnungsgemäße lüftung des gerätes gewährleistet werden auf keinen fall ist zulässig die lüftungsöffnungen des gerätes abzudecken die für den freien ein und ausgang der kühlluft bestimmt sind achten sie bitte darauf dass die normalen betriebsbedingungen für das kochpanel gewährleistet werden können s abbildung unten 8

Jedes kochpanel wird mit einem satz für einfache befestigung easy fit geliefert zu diesem satz gehören fixationsklammern und schrauben je 2 klammern und 2 schrauben für ein keramikkochpanel und je 4 klammern und 4 schrauben für ein induktionskochpanel zuerst finden sie ein paket mit der befestigung easy fit befestigung der klammern auf dem kochpanel stecken sie die fixationsklammern in die befestigungsbohrungen die sich auf den seiten des körpers befinden ein 8

Mm mindestens 50 mm mindestens 20 mm eingangsöffnung für die luft asgangsöffnung für die luft 5 mm 8

Setzen sie das gerät auf eine glatte und stabile oberfläche benutzen sie die verpackung setzen sie keine kräfte auf auskragende bedienungsorgane des kochpanels ein 8

Sätze für einfache befestigung easy fit 8

Technischer pass deutsch 8

Tischkochplatte 8

Vor der montage von befestigung 8

Anmerkung 9

Sätze für einfache befestigung easy fit 9

Vor der montage von befestigung 9

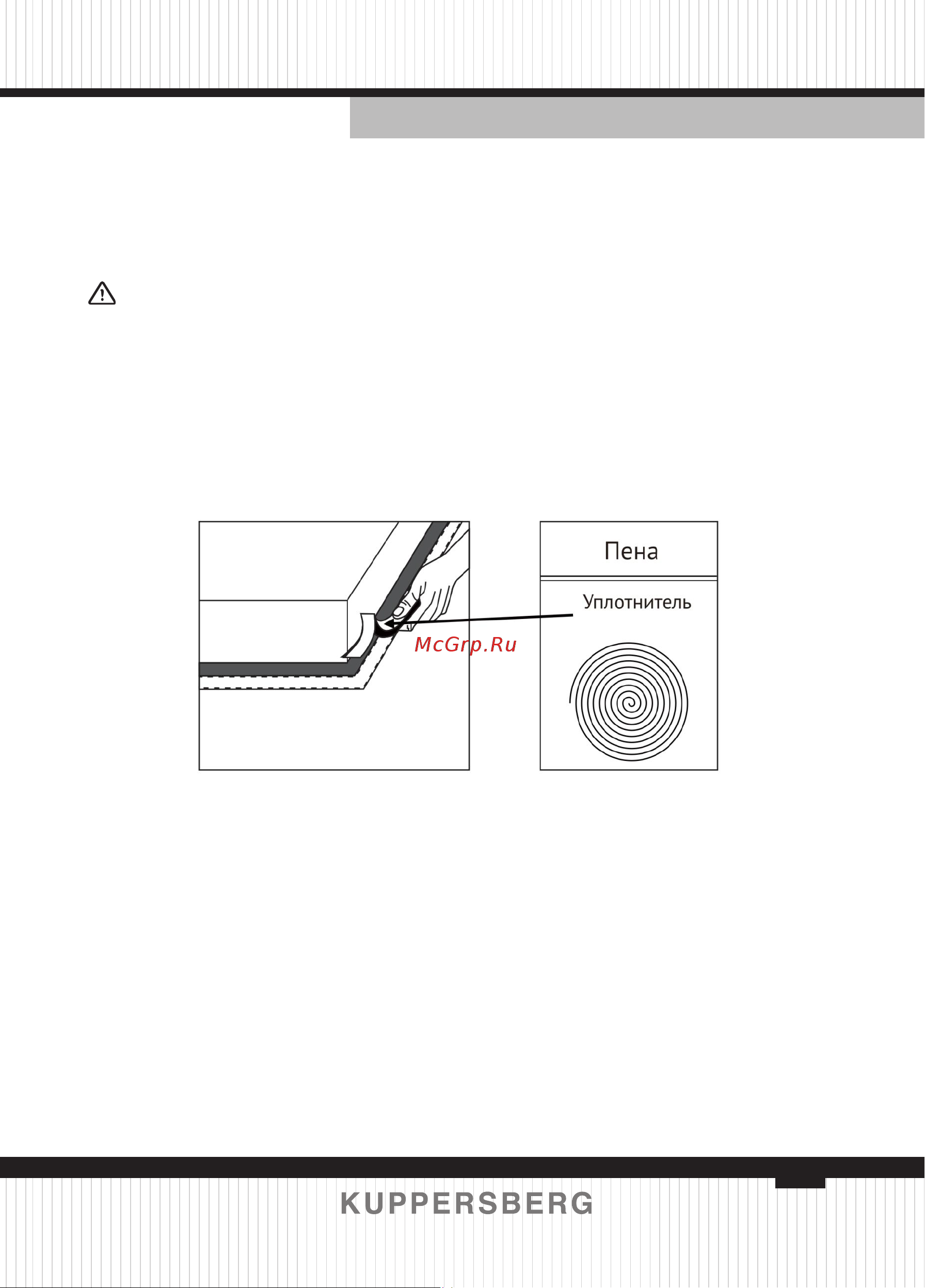

Wie die schaumdichtung installieren 9

Anschluss des kochpanels ans stromnetz 10

Anweisungen 10

Anschluss des kochpanels ans stromnetz 11

Anweisungen 11

1 modell eco 301 12

2 modelle ecs 402 ecs 402 c ecs 402 gr ecs 402 w 12

3 modell eco 601 eco 601 c eco 601 gr eco 601w 12

Bedienfeld 12

Beschreibung des gerätes 12

Teil 3 anweisungen für den betrieb 12

1 modell eco 301 13

2 modelle ecs 402 ecs 402 c ecs 402 gr ecs 402 w 13

3 modell eco 601 eco 601 c eco 601 gr eco 601w 13

Bedienfeld 13

Beschreibung des gerätes 13

Teil 3 anweisungen für den betrieb 13

4 modelle ecs 603 ecs 603 c ecs 603 gr ecs 603 w 14

5 modelle ecs 623 ecs 623 c ecs 623 gr ecs 623 w 14

6 modell ico 301 14

Bedienfeld 14

4 modelle ecs 603 ecs 603 c ecs 603 gr ecs 603 w 15

5 modelle ecs 623 ecs 623 c ecs 623 gr ecs 623 w 15

6 modell ico 301 15

Bedienfeld 15

7 modell ico 402 16

7 modell ics 604 ics 604 c ics 604 gr ics 604 w 16

Anmerkungen die in dieser anleitung aufgezeichneten abbildungen der küchentechnik tragen ausschließlich illustrativen charakter im zusammenhang mit kontinuierlichen konstruktionsverbesserungen sind unwesentliche unterschiede von konkreten erworbenen erzeugnissen möglich 16

Bedienfeld 16

Vor der benutzung des neuen kochpanels 16

6 modell ico 402 8 modell ics 604 ics 604 c ics 604 gr ics 604 w 17

Anmerkungen die in dieser anleitung aufgezeichneten abbildungen der küchentechnik tragen ausschließlich illustrativen charakter im zusammenhang mit kontinuierlichen konstruktionsverbesserungen sind unwesentliche unterschiede von konkreten erworbenen erzeugnissen möglich 17

Bedienfeld 17

Vor der benutzung des neuen kochpanels 17

3 4 5 6 7 20

Auswahl des passenden geschirres 20

Benutzung des sensorbedienfeldes 20

Auswahl des passenden geschirres 21

Benutzung des sensorbedienfeldes 21

Benutzung des kochpanels 22

Vorbereitung zum kochen der speisen 22

Benutzung des kochpanels 23

Vorbereitung zum kochen der speisen 23

Anerkungen 24

Anmerkungen 24

Ausschalten des kochpanels 24

Benutzung der erweiterten kochzonen 24

Keramisches kochpanel 24

Seien sie vorsichtig heisse oberflächen 24

Anerkungen 25

Anmerkungen 25

Ausschalten des kochpanels 25

Benutzung der erweiterten kochzonen 25

Keramisches kochpanel 25

Seien sie vorsichtig heisse oberflächen 25

Abbruch der booster funktion 26

Anmerkung 26

Benutzung der funktion booster induktionskochpanel 26

Funktion stop go 26

Für verriegelung der tasten des bedienfeldes 26

Steuerung der kindersicherungsfunktion 26

Zur entriegelung der tasten des bedienfeldes 26

Abbruch der booster funktion 27

Anmerkung 27

Benutzung der funktion booster induktionskochpanel 27

Funktion stop go 27

Für verriegelung der tasten des bedienfeldes 27

Steuerung der kindersicherungsfunktion 27

Zur entriegelung der tasten des bedienfeldes 27

Aussehen der schaltuhr 28

Benutzung der schaltuhr 28

Benutzung der schaltuhr in der erinnerungsfunktion 28

Modelle mit dem sensorsteuerelement gleitwiderstand 28

Modelle mit den sensorsteuertasten 28

Aussehen der schaltuhr 29

Benutzung der schaltuhr 29

Benutzung der schaltuhr in der erinnerungsfunktion 29

Modelle mit dem sensorsteuerelement gleitwiderstand 29

Modelle mit den sensorsteuertasten 29

Einstellung der schaltuhr auf die abschaltung der kochzone 30

Modelle mit dem sensorsteuerelement gleitwiderstand 30

Modelle mit den sensorsteuertasten 30

Einstellung der schaltuhr auf die abschaltung der kochzone 31

Erkennung des geschirrs und kleiner gegenstände 31

Modelle mit dem sensorsteuerelement gleitwiderstand 31

Modelle mit den sensorsteuertasten 31

Und die einstellung der leistungsstufe abwechselnd blinken bedeutet dies dass 31

Wenn sie das induktionskochpanel benutzen und auf dem anzeiger die symbole 31

Anleitung zum kochen der speisen 32

Automatische abschaltung 32

Schutz vor überhitzung 32

Schutz vor überlauf 32

Warnung über das vohandensein der restlichen wärme 32

Anleitung zum kochen der speisen 33

Automatische abschaltung 33

Schutz vor überhitzung 33

Schutz vor überlauf 33

Warnung über das vohandensein der restlichen wärme 33

Einstellung der leistungsstufe 34

Ratschläge und empfehlungen 34

Reinigung der oberfläche des kochpanels 34

Reinigung und wartung 34

Rösten bei kontinuierlichem umrühren 34

Teil 4 reinigung und wartung 34

Beschädigung durch verschütteten zucker oder geschmolzenen kunststoff 35

Einstellung der leistungsstufe 35

Ratschläge und empfehlungen 35

Reinigung der oberfl äche des kochpanels 35

Reinigung und wartung 35

Rösten bei kontinuierlichem umrühren 35

Teil 4 reinigung und wartung 35

Technischer pass deutsch 36

Tischkochplatte 36

Wartung des kochpanels 36

Wenn sie irgendwelche abweichungen vom normalbetrieb ihres kochpanels festgestellt haben führen sie zuerst die unten angegebenen prüfungen aus bevor sie sich an ein service zentrum oder an ihren verkäufer wenden 1 die speisespannung ist nicht vorhanden b prüfen sie ob die sromversorgung wegen stromausfall im stromnetz ausgeschaltet ist b prüfen sie ob das gerät ans stromnetz richtig angeschlossen ist b es ist möglich dass die schaltuhr das gerät ausgeschaltet hat b es ist möglich dass die maximal zulässige kochzeit erreicht ist und das gerät automatisch ausgeschaltet wurde b es ist möglich dass eine flüssigkeit aufs sensorbedienfeld überflossen war und die überlaufschutzeinrichtung das gerät automatisch ausgeschaltet hat 2 das sensorbedienfeld reagiert nicht auf die berührung b es kann sein dass die kindersicherungsfunktion aktiviert ist in diesem fall werden die symbole lo auf dem anzeiger der schaltuhr dargestellt b es kann sein dass wegen der flüssigkeit oder feuchtes gewebes auf de 36

Wartung des kochpanels 37

Beachten sie 38

Fehleranzeige und prüfung des induktionskochpanels 38

Wichtige anweisungen 38

Fehleranzeige und prüfung des induktionskochpanels 39

Wichtige anweisungen 39

Bestimmung des herstellungsdatums der ware nach der seriennummer 40

Contents 40

E co 301 1806 0001 40

Bestimmung des herstellungsdatums der ware nach der seriennummer 41

Contents 41

E co 301 1806 0001 41

Congratulations 42

Cut hazard 42

Electrical shock hazard 42

Health hazard 42

Hot surface hazard 42

Important safety instructions 42

Installation 42

Operation and maintenance 42

Part 1 safety warnings 42

Safety warnings 42

Congratulations 43

Cut hazard 43

Electrical shock hazard 43

Health hazard 43

Hot surface hazard 43

Important safety instructions 43

Installation 43

Operation and maintenance 43

Part 1 safety warnings 43

Safety warnings 43

Detail as shown below 44

Installation instructions 44

Part 2 installation 44

Selection of installation equipment 44

Detail as shown below 45

Installation instructions 45

Part 2 installation 45

Selection of installation equipment 45

A mm b mm c mm d e 46

Before locating the fixing brackets 46

Built in cooker 46

Easy fit kits 46

Mm 50mm minimal 20mm minimal air intake air exit 5mm 46

Technical passport english 46

The safety distance between the hotplate and the cupboard above the hotplate should be at least 760mm 46

The unit should be placed on a stable smooth surface use the packaging do not apply force onto the controls protruding from the hob 46

There is one easy fit kits package for each hob include fixing clips and screws for ceramic hob there are total 2pcs clip and 2pcs screw for induction hob there are total 4pcs clip and 4pcs screw find the easy fit kit package first fix clips to hob insert the fixing clip into fixing hole reserved on sides of housing fix clip to housing with screw then insert hob into cabinet work surface 46

Under any circumstances make sure the electric hob is well ventilated and the air inlet and outlet are not blocked ensure the electric hob is in good work state as shown below 46

Before locating the fi xing brackets 47

Before locating the fixing brackets 47

Easy fit kits 47

Installing the foam gasket 47

Assemble the feet only in model eco 302 and ico 302 48

Cautions 48

Connecting the hob to electricity 48

Connecting the hob to the mains power supply 48

Only in model eco 302 and ico 302 48

The method of connections shown below 48

Assemble the feet only in model eco 302 and ico 302 49

Cautions 49

Connecting the hob to electricity 49

Connecting the hob to the mains power supply 49

Only in model eco 302 and ico 302 49

The method of connections shown below 49

2 model ecs 402 ecs 402 c ecs 402 gr ecs 402 w 50

3 model eco 601 eco 601 c eco 601 gr eco 601w 50

Control panel 50

Part 3 operation instructions product overview 1 model eco 301 eco 302 50

2 model ecs 402 ecs 402 c ecs 402 gr ecs 402 w 51

3 model eco 601 eco 601 c eco 601 gr eco 601w 51

Control panel 51

Part 3 operation instructions product overview 1 model eco 301 eco 302 51

4 model ecs 603 ecs 603 c ecs 603 gr ecs 603 w 52

5 model ecs 623 ecs 623 c ecs 623 gr ecs 623 w 52

6 model ico 301 ico 302 52

Control panel 52

4 model ecs 603 ecs 603 c ecs 603 gr ecs 603 w 53

5 model ecs 623 ecs 623 c ecs 623 gr ecs 623 w 53

6 model ico 301 ico 302 53

Control panel 53

7 model ico 402 54

8 model ics 604 ics 604 c ics 604 gr ics 604 w ics 608 54

9 model ics 614 ics 614 c ics 614 gr ics 614 w 54

Control panel 54

7 model ico 402 55

8 model ics 604 ics 604 c ics 604 gr ics 604 w ics 608 55

9 model ics 614 ics 614 c ics 614 gr ics 614 w 55

Control panel 55

10 model ics 624 ics 624 c ics 624 gr ics 624 w 56

4 5 7 6 8 9 56

Control panel 56

10 model ics 624 ics 624 c ics 624 gr ics 624 w 57

Control panel 57

Model ics 606 c 57

Notes product diagrams in the manual for reference only there might be slightly difference due to continually product improvements 57

3 4 5 6 7 59

Before using your new hob 60

Choose the right cookware 60

Suggested pan dimensions for induction hob 60

Using the touch controls 60

Before using your new hob 61

Choose the right cookware 61

Suggested pan dimensions for induction hob 61

Using the touch controls 61

Base diameter of the pots 62

Beware of hot surfaces 62

To turn off hob 62

Using your hob to start cooking 62

Base diameter of the pots 63

Beware of hot surfaces 63

To turn off hob 63

Using your hob to start cooking 63

Cancel the booster function 64

Flexible areas induction hob 64

Using booster function induction hob 64

Using large heating area ceramic hob 64

Cancel the booster function 65

Flexible areas induction hob 65

Using booster function induction hob 65

Using large heating area ceramic hob 65

Active the fl exible induction area 66

Child lock safety control 66

Inactive the fl exible induction area 66

Stop go function 66

To lock the controls 66

To unlock the controls 66

Using the timer 66

Active the flexible induction area 67

Child lock safety control 67

Inactive the flexible induction area 67

Stop go function 67

To lock the controls 67

To unlock the controls 67

Using the timer 67

Setting the timer to turn cooking zone off 68

Slider touch control models 68

Timer overview 68

Touch control models 68

Using the timer as a minute minder 68

Setting the timer to turn cooking zone off 69

Slider touch control models 69

Timer overview 69

Touch control models 69

Using the timer as a minute minder 69

Alternately with heat 70

Auto shutdown 70

Cooking guidelines 70

Detection of pan and small articles 70

For induction hob if the display flashes 70

Over flow protection 70

Over heat protection 70

Residual heat warning 70

Setting 70

Auto shutdown 71

Cooking guidelines 71

Detection of pan and small articles 71

For induction hob if the display flashes alternately with heat 71

Over flow protection 71

Over heat protection 71

Residual heat warning 71

Setting 71

For stir frying 72

Heat settings 72

Cleaning and maintenance 73

Cleaning the hob surface 73

Damage from sugary spills and melted plastic 73

For stir frying 73

Heat settings 73

Part 4 cleaning and maintenance 73

Built in cooker 74

E1 e2 abnormal supply voltage please check whether power supply is normal power on after the power supply is normal 74

E3 high temperature of the pan sensor check whether no liquid in pan fill with liquid then restart 74

E5 high temperature of the igbt temperature sensor please restart after the induction hob cools down 74

Failure inspection for induction hob 74

For all other error codes switch off and call your service provider 74

Hints and tips 74

If an abnormality comes up the induction hob will enter the protective state automatically and display corresponding protective codes problem possible causes what to do 74

If you find something goes wrong for your hob before contact the service or where you purchased it please check whether below 1 there is no power to the appliance b check whether there is a power cut of your department b check whether the appliance be connected to electricity properly b has the timer setting elapsed b whether it reaches the longest cooking time setting and auto shut off b whether there is liquid boiling over touch control panel and overflow protection devices auto shut off 2 the touch control panel buttons can t be active b whether it s under child lock which there is lo shows in timer displayer b whether liquid wet cloth over touch control panel active overflow protection 3 after cooking there is h shows on display b this is normal the hob is with residual heat warning safety features it will remain on until the surface is cool enough for touch 4 after turn off the fan of induction hob remains working for a while b this is normal this is to help appliances completely 74

Maintenance of the hob 74

Built in cooker 75

E1 e2 abnormal supply voltage please check whether power supply is normal power on after the power supply is normal 75

E3 high temperature of the pan sensor check whether no liquid in pan fill with liquid then restart 75

E5 high temperature of the igbt temperature sensor please restart after the induction hob cools down 75

Failure inspection for induction hob 75

For all other error codes switch off and call your service provider 75

Hints and tips 75

If an abnormality comes up the induction hob will enter the protective state automatically and display corresponding protective codes problem possible causes what to do 75

If you find something goes wrong for your hob before contact the service or where you purchased it please check whether below 1 there is no power to the appliance b check whether there is a power cut of your department b check whether the appliance be connected to electricity properly b has the timer setting elapsed b whether it reaches the longest cooking time setting and auto shut off b whether there is liquid boiling over touch control panel and overflow protection devices auto shut off 2 the touch control panel buttons can t be active b whether it s under child lock which there is lo shows in timer displayer b whether liquid wet cloth over touch control panel active overflow protection 3 after cooking there is h shows on display b this is normal the hob is with residual heat warning safety features it will remain on until the surface is cool enough for touch 4 after turn off the fan of induction hob remains working for a while b this is normal this is to help appliances completely 75

Maintenance of the hob 75

The heating element of ceramic hob turns on and off alternately when working this is normal and natural feature for ceramic hob programmer of ceramic hob together with the thermostat or thermocouple in heating element could control the hob work at set power level and avoid overheat by heating element work on off alternately if working at highest power level heating element will continue turn on for a certain time then on off alternately if working at other lower power level heating element will on off alternately at certain frequency since beginning based on power setting of the cooking zone 75

Determination of the production date by serial number 76

E co 301 1806 0001 76

Failure inspection for induction hob 76

Maintenance of the hob 76

Please note 76

Determination of the production date by serial number 77

E co 301 1806 0001 77

Failure inspection for induction hob 77

Maintenance of the hob 77

Важные указания по технике безопасности 78

Опасность поражения электрическим током 78

Опасность порезов 78

Поздравляем вас 78

Предупреждения по технике безопасности 78

Установка 78

Часть 1 предупреждения по технике безопасности 78

Важные указания по технике безопасности 79

Опасность поражения электрическим током 79

Опасность порезов 79

Поздравляем вас 79

Предупреждения по технике безопасности 79

Установка 79

Часть 1 предупреждения по технике безопасности 79

Важные указания по технике безопасности 80

Опасности связанные с наличием горячих поверхностей 80

Опасность для здоровья 80

Опасность поражения электрическим током 80

Опасность порезов 80

Эксплуатация и техническое обслуживание 80

Важные указания по технике безопасности 81

Опасности связанные с наличием горячих поверхностей 81

Опасность для здоровья 81

Опасность поражения электрическим током 81

Опасность порезов 81

Эксплуатация и техническое обслуживание 81

B вырежьте в рабочей поверхности отверстие в соответствии с размера ми указанными на рисунке b для установки и эксплуатации вокруг отверстия должно быть оставле но свободное пространство шириной не менее 5 см b убедитесь в том что толщина столешницы рабочей поверхности со ставляет не менее 30 мм во избежание значительной деформации рабочей поверхности из за теплового излучения варочной панели столешница должна быть выполнена из термостойкого материала подробные данные приведены ниже 82

Â не оставляйте детей одних или без присмотра в помещении в котором работает варочная панель â дети и лица с ограниченными возможностями которые затрудняют им использование прибора должны пользоваться им только под присмотром от ветственного и опытного лица который может давать им необходимые указания ответственное лицо должно контролировать чтобы они использовали варочную поверхность не причиняя вреда себе и окружающим â не выполняйте самостоятельно ремонт прибора или замену каких либо его частей если об этом не указано в данном руководстве все работы по техническому обслуживанию и ремонту должны выполняться квалифицирован ными техническими специалистами â не используйте для очистки варочной панели паровые моечные установки â не помещайте и не бросайте на варочную панель тяжелые предметы â не вставайте на варочную панель â не используйте посуду с зазубренными краями и не двигайте ее по сте клокерамической поверхности так как это может привести к повреждению по верхности â не используй 82

Варочная поверхность 82

Выбор монтажного оборудования 82

Инструкция по установке 82

Руководство пользователя русский 82

Установка и подключение прибора должны выполняться в соответствии с нормами и правилами действующими в отношении данного оборудования после распаковки прибора убедитесь в отсутствии в нем видимых повреж дений если прибор был поврежден во время транспортировки не исполь зуйте его немедленно свяжитесь с представителем организации в которой вы его приобрели 82

Часть 2 установка 82

B вырежьте в рабочей поверхности отверстие в соответствии с размера ми указанными на рисунке b для установки и эксплуатации вокруг отверстия должно быть оставле но свободное пространство шириной не менее 5 см b убедитесь в том что толщина столешницы рабочей поверхности со ставляет не менее 30 мм во избежание значительной деформации рабочей поверхности из за теплового излучения варочной панели столешница должна быть выполнена из термостойкого материала 83

Â не оставляйте детей одних или без присмотра в помещении в котором работает варочная панель â дети и лица с ограниченными возможностями которые затрудняют им использование прибора должны пользоваться им только под присмотром от ветственного и опытного лица который может давать им необходимые указания ответственное лицо должно контролировать чтобы они использовали варочную поверхность не причиняя вреда себе и окружающим â не выполняйте самостоятельно ремонт прибора или замену каких либо его частей если об этом не указано в данном руководстве все работы по техническому обслуживанию и ремонту должны выполняться квалифицирован ными техническими специалистами â не используйте для очистки варочной панели паровые моечные установки â не помещайте и не бросайте на варочную панель тяжелые предметы â не вставайте на варочную панель â не используйте посуду с зазубренными краями и не двигайте ее по сте клокерамической поверхности так как это может привести к повреждению по верхности â не используй 83

Â прибор не предназначен для использования под управлением внешнего таймера или отдельной системы дистанционного управления 83

Варочная поверхность 83

Выбор монтажного оборудования 83

Инструкция по установке 83

Подробные данные приведены ниже 83

Русский руководство пользователя 83

Установка и подключение прибора должны выполняться в соответствии с нормами и правилами действующими в отношении данного оборудования после распаковки прибора убедитесь в отсутствии в нем видимых повреж дений если прибор был поврежден во время транспортировки не исполь зуйте его немедленно свяжитесь с представителем организации в которой вы его приобрели 83

Часть 2 установка 83

В любом случае должна быть обеспечена надлежащая вентиляция прибора ни при каких обстоятельствах не допускается перекрывать вентиляционные от верстия прибора предназначенные для входа и выхода воздуха следите за тем чтобы для варочной панели обеспечивались нормальные рабочие условия см рисунок ниже примечание по соображениям безопасности расстояние между варочной поверхностью и расположенной над ней нижней панелью кухонного гарни тура должно составлять не менее 760 мм 84

Варочная поверхность 84

Каждая варочная панель поставляется с одним комплектом для простого кре пления easy fit в состав которого входят фиксирующие зажимы и винты по 2 зажима и 2 винта для керамической варочной панели и по 4 зажима и 4 винта для индукционной варочной панели сначала найдите пакет с креплением easy fit закрепление зажимов на варочной панели вставьте фиксирующие зажимы в крепежные отверстия расположенные на боковых сторонах корпуса прикре 84

Комплекты для простого крепления easy fit 84

Перед установкой крепления 84

Поместите прибор на ровную устойчивую поверхность используйте упаков ку не прикладывайте силу к выступающим элементам управления варочной панели 84

Комплекты для простого крепления easy fit 85

Перед установкой крепления 85

Установка уплотнителя из пеноматериала 85

Варианты подключения показаны на рисунках ниже 86

Подключение варочной панели к сети электропитания 86

Указания 86

Установка ножек только для моделей eco 302 и ico 302 86

Варианты подключения показаны на рисунках ниже 87

Подключение варочной панели к сети электропитания 87

Указания 87

Установка ножек только для моделей eco 302 и ico 302 87

2 модели ecs 402 ecs 402 c ecs 402 gr ecs 402 w 88

Панель управления 88

Подключение варочной панели к сети электропитания 88

Часть 3 указания по эксплуатации описание прибора 1 модель e301 eco 302 88

2 модели ecs 402 ecs 402 c ecs 402 gr ecs 402 w 89

Панель управления 89

Часть 3 указания по эксплуатации описание прибора 1 модель e301 eco 302 89

3 модели eco 601 eco 601 c eco 601 gr eco 601w 90

4 модели ecs 603 ecs 603 c ecs 603 gr ecs 603 w 90

5 модели ecs 623 ecs 623 c ecs 623 gr ecs 623 w 90

Панель управления 90

3 модели eco 601 eco 601 c eco 601 gr eco 601w 91

4 модели ecs 603 ecs 603 c ecs 603 gr ecs 603 w 91

5 модели ecs 623 ecs 623 c ecs 623 gr ecs 623 w 91

Варочная поверхность 91

Панель управления 91

6 модель ico 301 ico 302 92

7 модель ico 402 92

8 модель ics 604 ics 604 c ics 604 gr ics 604 w ics 608 92

Панель управления 92

6 модель ico 301 ico 302 93

7 модель ico 402 93

8 модель ics 604 ics 604 c ics 604 gr ics 604 w ics 608 93

Панель управления 93

10 модели ics 624 ics 624 c ics 624 gr ics 624 w 94

4 5 6 7 8 94

9 модели ics 614 ics 614 c ics 614 gr ics 614 w 94

Варочная поверхность 94

Панель управления 94

Примечание представленные в данном руководстве изображения кухонной техники носят исключительно иллюстративный характер в связи с непрерывно 94

10 модели ics 624 ics 624 c ics 624 gr ics 624 w 95

4 5 7 6 8 9 95

9 модели ics 614 ics 614 c ics 614 gr ics 614 w 95

Варочная поверхность 95

Панель управления 95

Примечание представленные в данном руководстве изображения кухонной техники носят исключительно иллюстративный характер в связи с непрерывно 95

3 4 5 6 7 98

Выбор подходящей посуды 98

Использование сенсорной панели управления 98

Перед использованием новой варочной панели 98

Примечание представленные в данном руководстве изображения ку хонной техники носят исключительно иллюстративный характер в связи с непрерывно проводимой работой по совершенствованию воз можны некоторые незначительные отличия от приобретенной вами продукции 98

Выбор подходящей посуды 99

Использование сенсорной панели управления 99

Перед использованием новой варочной панели 99

Диаметр дна посуды 100

Использование варочной панели чтобы приступить к приготовлению пищи 100

Рекомендуемые размеры посуды для индукционной варочной панели 100

Диаметр дна посуды 101

Использование варочной панели чтобы приступить к приготовлению пищи 101

Рекомендуемые размеры посуды для индукционной варочной панели 101

Будьте осторожны горячие поверхности 102

Отключение варочной панели 102

Примечания 102

Будьте осторожны горячие поверхности 103

Отключение варочной панели 103

Примечания 103

Индукционная варочная панель с зонами с изменяемой площадью нагрева flexible 104

Использование расширенных зон нагрева керамическая варочная панель 104

Использование функции booster индукционная варочная панель 104

Отмена функции booster 104

Примечание 104

Индукционная варочная панель с зонами с изменяемой площадью нагрева flexible 105

Использование расширенных зон нагрева керамическая варочная панель 105

Использование функции booster индукционная варочная панель 105

Отмена функции booster 105

Примечание 105

Включение индукционной варочной зоны flexible 106

Для блокировки кнопок панели управления 106

Для разблокировки кнопок панели управления 106

Отключение индукционной варочной зоны flexible 106

Управление функцией защиты от доступа детей 106

Функция stop go 106

Включение индукционной варочной зоны flexible 107

Для блокировки кнопок панели управления 107

Для разблокировки кнопок панели управления 107

Отключение индукционной варочной зоны flexible 107

Управление функцией защиты от доступа детей 107

Функция stop go 107

Внешний вид таймера 108

Использование таймера 108

Использование таймера в функции напоминания 108

Модели с сенсорным элементом управления слайдер 108

Модели с сенсорными кнопками управления 108

Внешний вид таймера 109

Использование таймера 109

Использование таймера в функции напоминания 109

Модели с сенсорным элементом управления слайдер 109

Модели с сенсорными кнопками управления 109

Модели с сенсорным элементом управления слайдер 110

Модели с сенсорными кнопками управления 110

Настройка таймера на отключение варочной зоны 110

Обнаружение посуды и мелких предметов 110

Модели с сенсорным элементом управления слайдер 111

Модели с сенсорными кнопками управления 111

Настройка таймера на отключение варочной зоны 111

Обнаружение посуды и мелких предметов 111

Автоматическое отключение 112

Запечатывание обжаривание стейка 112

Защита от перегрева 112

Защита от перелива 112

Предупреждение о наличии остаточного тепла 112

Руководство по приготовлению пищи 112

Советы по приготовлению 112

Томление приготовление риса 112

Автоматическое отключение 113

Запечатывание обжаривание стейка 113

Защита от перегрева 113

Защита от перелива 113

Предупреждение о наличии остаточного тепла 113

Руководство по приготовлению пищи 113

Советы по приготовлению 113

Томление приготовление риса 113

Настройка уровня мощности 114

Обжаривание при непрерывном помешивании 114

Настройка уровня мощности 115

Обжаривание при непрерывном помешивании 115

Варочная поверхность 116

Внимание перед проведением любых работ по техническому обслуживанию или чистке отключите прибор от сети электропитания и убедитесь в том что он полностью остыл 116

Как можно быстрее очищайте поверхности варочной панели от остатков про лившейся на нее пищи перед чисткой обязательно убеждайтесь в том что по верхность достаточно остыла для очистки поверхности используйте мягкую ткань или кухонную бумагу для удаления засохших остатков пищи с поверхности вам может потребовать ся использование специального средства для очистки стеклокерамических по верхностей доступное в продаже в большинстве супермаркетов не используйте для этой цели другие абразивные чистящие средства и или металлические мочалки так как это может привести к образованию царапин на стеклокерамической поверхности варочной панели 116

Очистка поверхности варочной панели 116

Повреждения из за просыпания сахара или расплавления пластика 116

При удалении горячих веществ следует соблюдать особую осторожность чтобы не допустить необратимого повреждения поверхности стекла попадание содержащих сахар продуктов например желе помадки конфет сиропа или расплавленного пластика на поверхность может привести к обра зованию сколов на варочной панели при ее последующей чистке на такие слу чаи гарантия не распространяется по этой причине такие вещества следует удалять пока поверхность еще горячая при удалении горячих веществ следует соблюдать особую осторожность 116

Советы и рекомендации 116

Часть 4 чистка и техническое обслуживание 116

Чистка и техническое обслуживание 116

Варочная поверхность 117

Внимание перед проведением любых работ по техническому обслуживанию или чистке отключите прибор от сети электропитания и убедитесь в том что он полностью остыл 117

Если вы обнаружили какие либо отклонения в работе своей варочной па нели прежде чем обращаться в сервисный центр или магазин в котором вы ее приобрели пожалуйста выполните указанные ниже проверки 1 к прибору не подается питание b проверьте не отключена ли подача электричества из за аварии в электросети b проверьте правильно ли подключен прибора к сети электропитания b возможно произошло отключение прибора таймером b возможно достигнута максимально допустимая длительность приго товления пищи и произошло автоматическое отключение прибора b возможно произошло выкипание жидкости на сенсорную панель управления и устройство защиты от перелива произвело автоматическое от ключение прибора 117

Как можно быстрее очищайте поверхности варочной панели от остатков про лившейся на нее пищи перед чисткой обязательно убеждайтесь в том что по верхность достаточно остыла для очистки поверхности используйте мягкую ткань или кухонную бумагу для удаления засохших остатков пищи с поверхности вам может потребовать ся использование специального средства для очистки стеклокерамических по верхностей доступное в продаже в большинстве супермаркетов не используйте для этой цели другие абразивные чистящие средства и или металлические мочалки так как это может привести к образованию царапин на стеклокерамической поверхности варочной панели 117

Очистка поверхности варочной панели 117

Советы и рекомендации 117

Техническое обслуживание варочной панели 117

Часть 4 чистка и техническое обслуживание 117

Чистка и техническое обслуживание 117

В процессе приготовления с использованием некоторой посуды слышен треск или щелчки b это нормальное явление эти звуки издают индукционные катушки во время работы звуки могут немного отличаться в зависимости от конструкции используемой посуды 6 на стекле появляются царапины b возможно вы используете неподходящую посуду которая например имеет грубые или шероховатые края b возможно вы используете неподходящие например абразивные приспособления или средства для чистки 118

Варочная поверхность 118

Если будет выдан любой другой код неисправности отключите варочную панель и обратитесь в сервисный центр 118

Если вы обнаружили какие либо отклонения в работе своей варочной па нели прежде чем обращаться в сервисный центр или магазин в котором вы ее приобрели пожалуйста выполните указанные ниже проверки 1 к прибору не подается питание b проверьте не отключена ли подача электричества из за аварии в электросети b проверьте правильно ли подключен прибора к сети электропитания b возможно произошло отключение прибора таймером b возможно достигнута максимально допустимая длительность приго товления пищи и произошло автоматическое отключение прибора b возможно произошло выкипание жидкости на сенсорную панель управления и устройство защиты от перелива произвело автоматическое от ключение прибора 118

Индикация неисправностей и проверка индукционной варочной панели 118

При возникновении каких либо нарушений или сбоев в работе индукцион ной варочной панели срабатывает функция автоматической защиты и на ди сплей выводится соответствующий код неисправности 118

Сенсорная панель управления не реагирует на прикосновения b возможно активирована функция защиты от доступа детей в этом слу чае на дисплее таймера отображаются символы lo b возможно из за наличия жидкости или влажной ткани на сенсорной панели управления сработало устройство защиты от перелива 3 после окончания процесса приготовления пищи на индикатор выводится символ h b это нормальное явление варочная панель предупреждает о наличии остаточного тепла данная индикация сохраняется до тех пор пока поверхность не охладится до такого состояния когда к ней можно будет безопасно прика саться рукой 4 после отключения индукционной варочной панели некоторое время про должает работать вентилятор b это нормальное явление вентилятор обеспечивает полное охлажде ние прибора 118

Сенсорная панель управления не реагирует на прикосновения b возможно активирована функция защиты от доступа детей в этом слу чае на дисплее таймера отображаются символы lo b возможно из за наличия жидкости или влажной ткани на сенсорной панели управления сработало устройство защиты от перелива 3 после окончания процесса приготовления пищи на индикатор выводится символ h b это нормальное явление варочная панель предупреждает о наличии остаточного тепла данная индикация сохраняется до тех пор пока поверхность не охладится до такого состояния когда к ней можно будет безопасно прика саться рукой 4 после отключения индукционной варочной панели некоторое время про должает работать вентилятор b это нормальное явление вентилятор обеспечивает полное охлажде ние прибора 5 в процессе приготовления с использованием некоторой посуды слышен треск или щелчки b это нормальное явление эти звуки издают индукционные катушки во время работы звуки могут немного отличаться в зависимости от конструкции испол 118

Техническое обслуживание варочной панели 118

Варочная поверхность 119

Если будет выдан любой другой код неисправности отключите варочную панель и обратитесь в сервисный центр 119

Если вы обнаружили какие либо отклонения в работе своей варочной па нели прежде чем обращаться в сервисный центр или магазин в котором вы ее приобрели пожалуйста выполните указанные ниже проверки 1 к прибору не подается питание b проверьте не отключена ли подача электричества из за аварии в электросети b проверьте правильно ли подключен прибора к сети электропитания b возможно произошло отключение прибора таймером b возможно достигнута максимально допустимая длительность приго товления пищи и произошло автоматическое отключение прибора b возможно произошло выкипание жидкости на сенсорную панель управления и устройство защиты от перелива произвело автоматическое от ключение прибора 119

Индикация неисправностей и проверка индукционной варочной панели 119

При возникновении каких либо нарушений или сбоев в работе индукцион ной варочной панели срабатывает функция автоматической защиты и на ди сплей выводится соответствующий код неисправности 119

При работе керамической варочной панели происходит периодическое включение и выключение нагревательного элемента это особенность и нормальный режим работы керамической варочной панели программируемая система управления керамической варочной пане лью совместно с термостатом или термопарой которые установлены в нагрева тельном элементе контролируют работу варочной панели при заданном уровне мощности не допуская ее перегрева путем периодического включения выклю чения нагревательного элемента при работе на максимальной мощности нагревательный элемент в тече ние определенного времени будет находиться во включенном состоянии а за тем будут происходить периодические включения выключения при работе на другом более низком уровне мощности нагревательный элемент будет периодически включаться выключаться с определенной частотой с самого начала в зависимости от настройки мощности варочной зоны 119

Сенсорная панель управления не реагирует на прикосновения b возможно активирована функция защиты от доступа детей в этом слу чае на дисплее таймера отображаются символы lo b возможно из за наличия жидкости или влажной ткани на сенсорной панели управления сработало устройство защиты от перелива 3 после окончания процесса приготовления пищи на индикатор выводится символ h b это нормальное явление варочная панель предупреждает о наличии остаточного тепла данная индикация сохраняется до тех пор пока поверхность не охладится до такого состояния когда к ней можно будет безопасно прика саться рукой 4 после отключения индукционной варочной панели некоторое время про должает работать вентилятор b это нормальное явление вентилятор обеспечивает полное охлажде ние прибора 5 в процессе приготовления с использованием некоторой посуды слышен 119

Сенсорная панель управления не реагирует на прикосновения b возможно активирована функция защиты от доступа детей в этом слу чае на дисплее таймера отображаются символы lo b возможно из за наличия жидкости или влажной ткани на сенсорной панели управления сработало устройство защиты от перелива 3 после окончания процесса приготовления пищи на индикатор выводится символ h b это нормальное явление варочная панель предупреждает о наличии остаточного тепла данная индикация сохраняется до тех пор пока поверхность не охладится до такого состояния когда к ней можно будет безопасно прика саться рукой 4 после отключения индукционной варочной панели некоторое время про должает работать вентилятор b это нормальное явление вентилятор обеспечивает полное охлажде ние прибора 5 в процессе приготовления с использованием некоторой посуды слышен треск или щелчки b это нормальное явление эти звуки издают индукционные катушки во время работы звуки могут немного отличаться в зависимости от конструкции испол 119

Техническое обслуживание варочной панели 119

Треск или щелчки b это нормальное явление эти звуки издают индукционные катушки во время работы звуки могут немного отличаться в зависимости от конструкции используемой посуды 6 на стекле появляются царапины b возможно вы используете неподходящую посуду которая например имеет грубые или шероховатые края b возможно вы используете неподходящие например абразивные приспособления или средства для чистки 119

E co 301 1806 0001 120

Год модель 120

Месяц 120

Обратите ваше внимание 120

Определение даты производства товара по серийному номеру 120

E co 301 1806 0001 121

Год модель 121

Месяц 121

Определение даты производства товара по серийному номеру 121

Для записей 122

Внимательно ознакомьтесь с условиями гарантийного обслуживания 123

Условия гарантийного обслуживания 123

Гарантийный сертификат 129

Благодарим вас за выбор продукции компании kuppersberg настоящим компания kuppersberg подтверждает что приобретённая вами техника изготовлена из высококачественных материалов при повышенном контроле качества продукции и отвечает всем техническим техническим и экологическим критериям предъявляемым к домашней бытовой технике данный товар сертифицирован на территории российской федерации производитель обязуется обеспечить бесплатный гарантийный ремонт в течение всего гарантийного срока требования потребителя соответствующие законодательству рф могут быть предъявлены в течение 24 месяцев с даты продажи изделия при условии что недостатки в продукции не возникли вследствие нарушения покупателем правил пользования транспортировки хранения и иных действий пользователя или третьих лиц или обстоятельств непреодолимой силы пожар природная катастрофа и т д гарантийное обслуживание осуществляется в уполномоченных kuppersberg авторизованных сервисных центрах ответственность за качество сроки ремонта 130

С условиями гарантийных обязательств kuppersberg ознакомлен и согласен полная необходимая достоверная информация о товаре изготовителе продавце мною получена 130

Сведения об установке 130

Товар получил без повреждений претензий к внешнему виду и комплектности не имею 130

Уважаемый покупатель 130

Kuppersberg ECS 622 C [85/132] Установка уплотнителя из пеноматериала

Содержание

Похожие устройства
