91

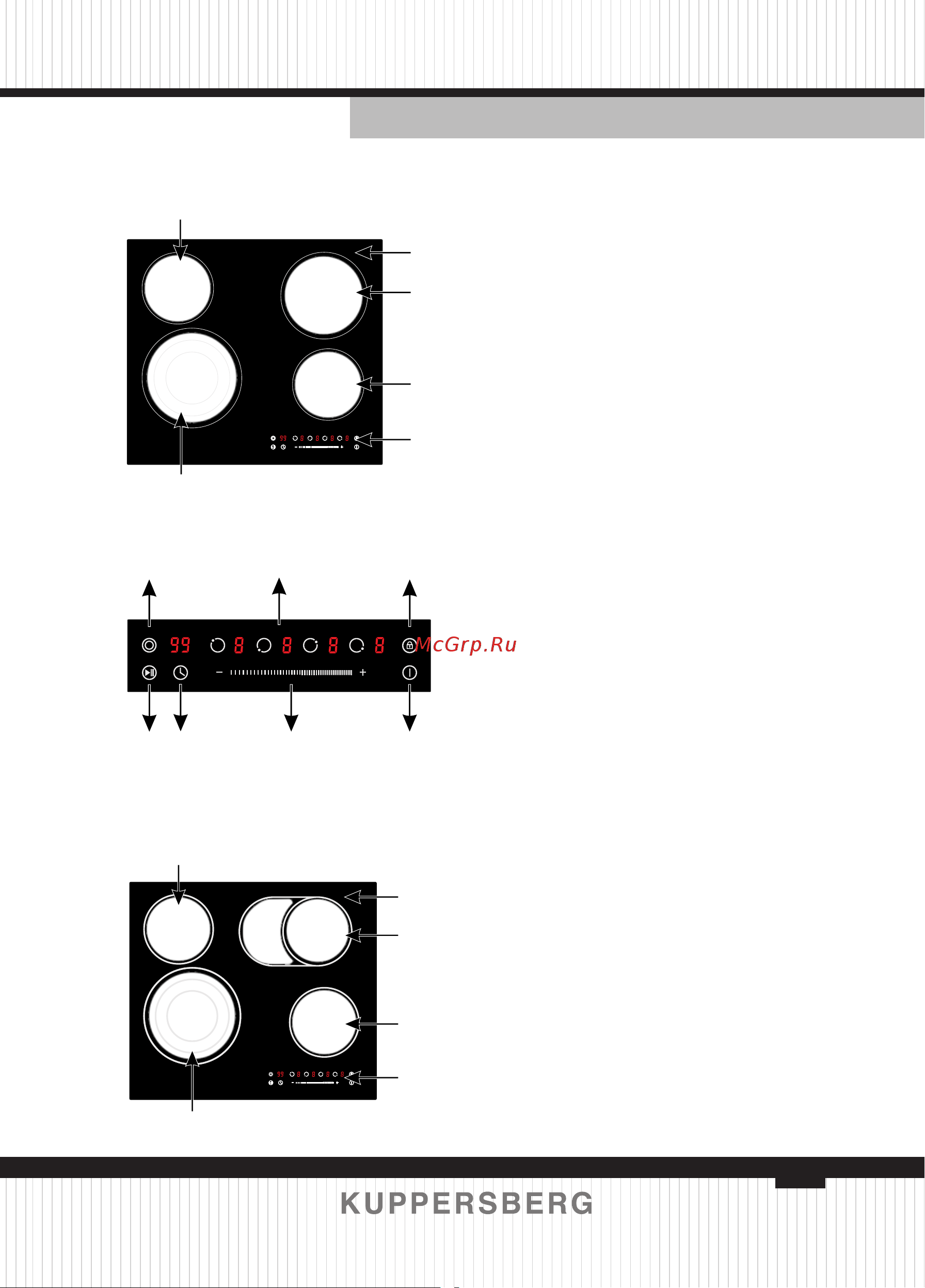

РУССКИЙ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Варочная поверхность
1. Кнопка управления расширением зоны
нагрева
2. Кнопка выбора варочной зоны
3. Кнопка управления функцией защиты от
доступа детей
4. Кнопка управления функцией Stop & Go
5. Кнопка управления таймером
6. Слайдер для выбора уровня мощности
нагрева/управления таймером
7. Кнопка включения/отключения
1. Варочная зона мощностью 1200 Вт
2. Варочная зона мощностью 1800 Вт
3. Варочная зона мощностью 1800 Вт
4. Варочная зона мощностью 1200 Вт
5. Стеклянная поверхность
6. Панель управления
1. Кнопка выбора варочной зоны
2. Кнопка управления таймером
3. Кнопка управления функцией защиты от
доступа детей
4. Кнопка управления функцией Stop & Go
5. Кнопка выбора уровня мощности нагре-
ва/управления таймером («-», использует-
ся для уменьшения значения)
6. Кнопка выбора уровня мощности нагре-
ва/управления таймером («+», использует-
ся для увеличения значения)
7. Кнопка включения/отключения
(4) Модели: ECS 603/ECS 603 C/ECS 603 Gr/ ECS 603 W
1. Варочная зона мощностью 1200 Вт
2. Варочная зона с тремя контурами на-
грева мощностью 2300 Вт / 1500 Вт / 700
Вт
3. Варочная зона мощностью 1800 Вт
4. Варочная зона мощностью 1200 Вт
5. Стеклянная поверхность
6. Панель управления
2
панель управления
1. Кнопка управления расширением
зоны нагрева
2. Кнопка выбора варочной зоны
3. Кнопка управления функцией защи-
ты от доступа детей
4. Кнопка управления функцией Stop
& Go
5. Кнопка управления таймером
6. Слайдер для выбора уровня мощно-
сти нагрева/управления таймером
7. Кнопка включения/отключения
(5) Модели: ECS 623/ECS 623 C/ECS 623 Gr/ECS 623 W
1. Варочная зона мощностью 1200 Вт
2. Варочная зона с тремя контурами на-
грева мощностью 2300 Вт / 1500 Вт /
700 Вт
3. Овальная варочная зона мощностью
2000 Вт / 1100 Вт
4. Варочная зона мощностью 1200 Вт
5. Стеклянная поверхность
6. Панель управления
1
3
6
4
5
1
2
3
4
5
6 7
1
3
6
4
5
2
