53
ENGLISH TECHNICAL PASSPORT
Built -in cooker
(4) Model: ECS 603/ECS 603 C/ECS 603 Gr/ECS 603 W
1. 1200W Cooking Zone
2. 2300W/1500W/700W Triple Cooking
Zone
3. 1800W Cooking Zone
4. 1200W Cooking Zone
5. Glass plate
6. Control panel

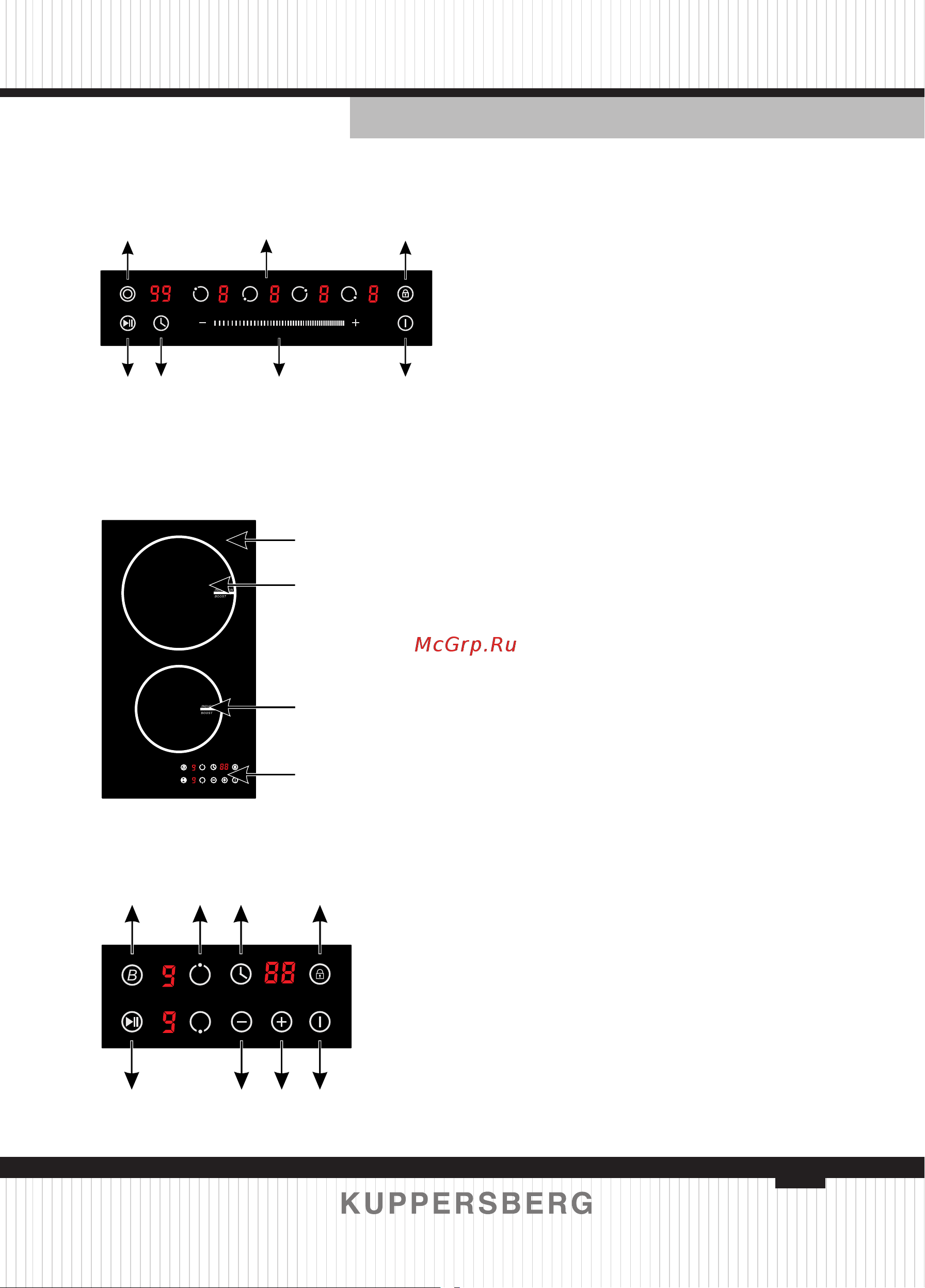

Control Panel
1. Extened zone control button
2. Cooking Zone selection button
3. Child Lock control button
4. Stop & Go control button
5. Timer control button
6. Heating level/Timer slider control
7. ON/OFF button
(5) Model: ECS 623/ECS 623 C/ECS 623 Gr/ECS 623 W
1. 1200W Cooking Zone
2. 2300W/1500W/700W Triple
Cooking Zone
3. 2000W/1100W Oval Cooking Zone
4. 1200W Cooking Zone
5. Glass plate
6. Control panel
(5) Model: ECS 623/ECS 623 C/ECS 623 Gr/ECS 623 W
Control Panel
1. Extened zone control button
2. Cooking Zone selection button
3. Child Lock control button
4. Stop & Go control button
5. Timer control button
6. Heating level/Timer slider control
7. ON/OFF button
(6) Model: ICO 301/ ICO 302
1. 2000W booster 2600W Cooking Zone
2. 1500W booster 2000W Cooking Zone
3. Glass plate
4. Control panel
Control Panel
1. Booster function control button
2. Cooking Zone selection button
3. Timer control button
4. Child Lock control button
5. Stop & Go control button
6. Heating level/Timer “-” button
7. Heating level/Timer “+” button
8. ON/OFF button
1
2
3
4
5
6 7
3
1
2
4
11
8
2
5
3 4
6 7
