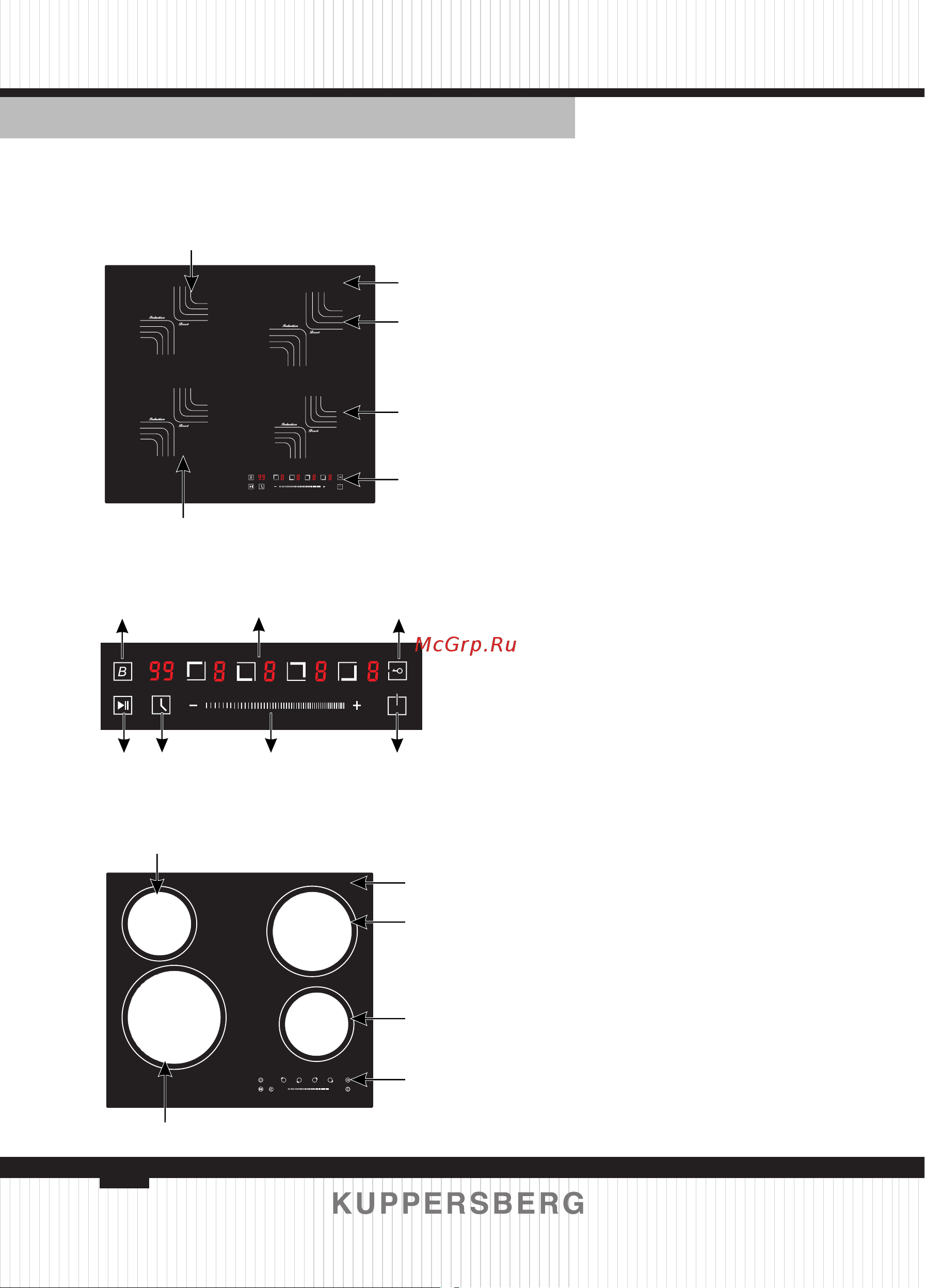

18
TECHNISCHER PASS DEUTSCH
Tischkochplatte
Modell: ICS 606 C
1. Kochzone mit der Leistung von 1500 W /
2000 W (in der Betriebsart „Booster“)
2. Kochzone mit der Leistung von 2000 W /
2600 W (in der Betriebsart „Booster“)
3. Kochzone mit der Leistung von 2000 W /
3000 W (in der Betriebsart „Booster“)
4. Kochzone mit der Leistung von 1500 W /
2000 W (in der Betriebsart „Booster“)
5. Glaspanel
6. Bedienfeld
1. Steuertaste der Funktion „Booster“
2. Auswahltaste der Kochzone
3. Steuertaste der Kindersicherungseinrichtung
4. Steuertaste der Funktion „Stop & Go“
5. Steuertaste der Schaltuhr
6. Gleitwiderstand zur Auswahl der
Erwärmungsleistung / Steuerung der
Schaltuhr
7. Taste „Ein / Aus“
Bedienfeld
Modell:ECS 622 C
1. Kochzone mit der Leistung von 1200 W
2. Kochzone mit der Leistung von 2000 W /
1100 W
3. Kochzone mit der Leistung von 2000 W /
1100 W
4. Kochzone mit der Leistung von 1200 Вт
5. Glaspanel
6. Bedienfeld
1
3
6
4
5
2
1
2
3
4
5
6 7
1
3
6
4
5
2
