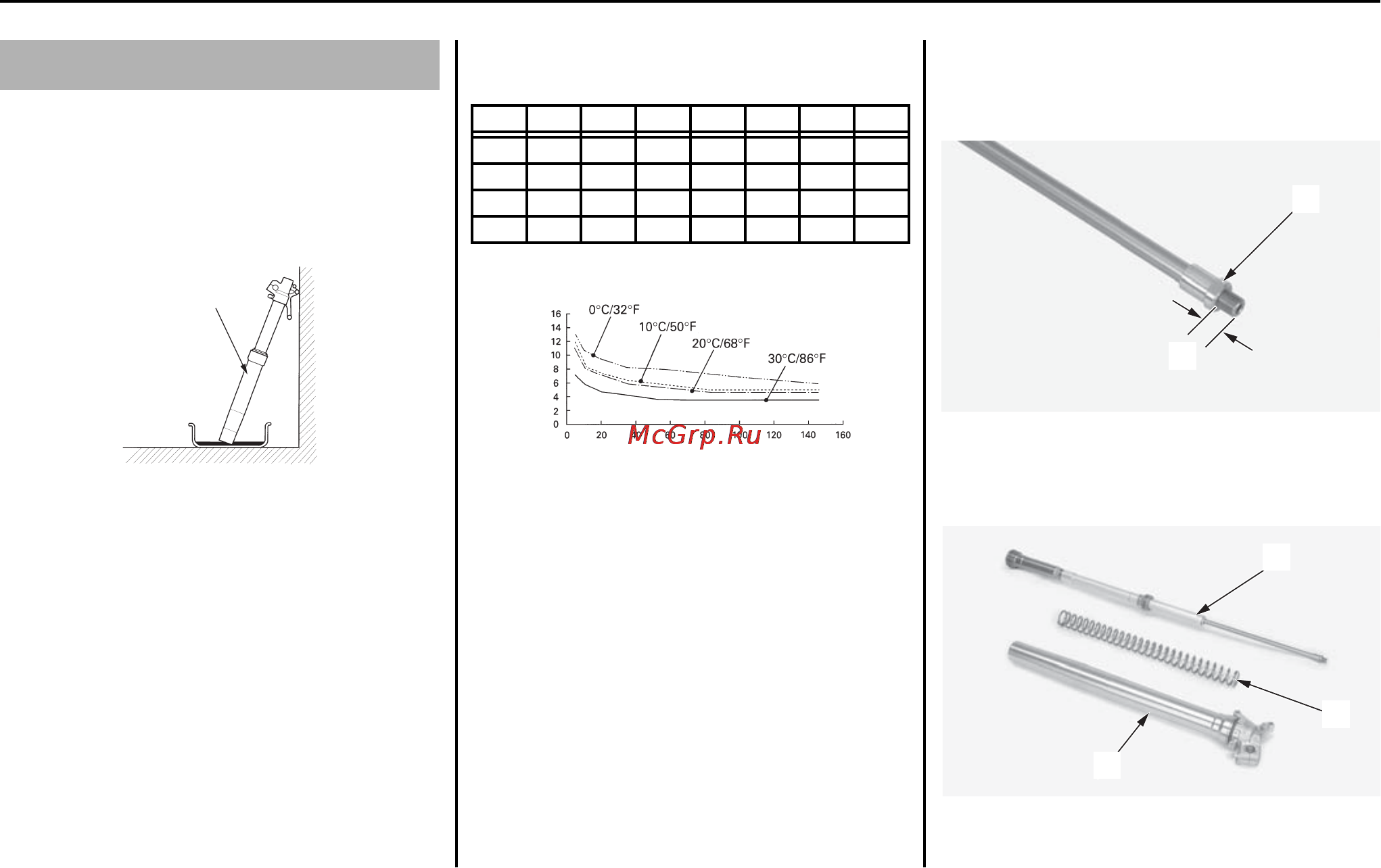

1. Перевернув вилку, слейте амортизационную
жидкость из внешней трубы/трубчатого наконечника
(1).
(Во внешней трубе останется приблизительно 7 см
3
амортизационной жидкости, если оставить ее в
перевернутом состоянии на двадцать минут при
температуре 20°C.)
(1) внешняя труба/трубчатый наконечник
Количество амортизационной
жидкости, остающейся в узле
(без демпфера и пружины) узел: см3
2. Полностью затяните контргайку (2) и измерьте длину
резьбы (А) как показано на рисунке.
Стандарт: 11 % 13 мм
Тщательно вытрите амортизационную жидкость с
демпфера.
(2) контргайка (А) длина резьбы
3. Удалите амортизационную жидкость с пружины (3)
сжатым воздухом.
Установите на место пружину вилки. Установите
демпфер вилки (4) на внешнюю трубу/трубчатый
наконечник (1).
(1) внешняя труба/трубчатый наконечник
(3) пружина вилки
(4) узел демпфера вилки
114 Гоночные настройки мотоцикла
Регулировка передней подвески
Узел вилки
(1)
минут
о
С/
о
F
5 10 20 35 55 85 145
30/86 7.1 5.9 4.7 4.2 3.5 3.5 3.5
20/68 10.6 8.2 7.1 5.9 5.6 4.7 4.7
10/50 11.8 8.3 7.2 6.2 5.8 4.9 4.8
0/32 12.9 10.6 9.4 8.2 7.9 7.1 5.9
Кол%во амортизационной жидкости
(см3)
Время в перевернутом состоянии (минут)
(2)
(A)
(4)
(3)
(1)
