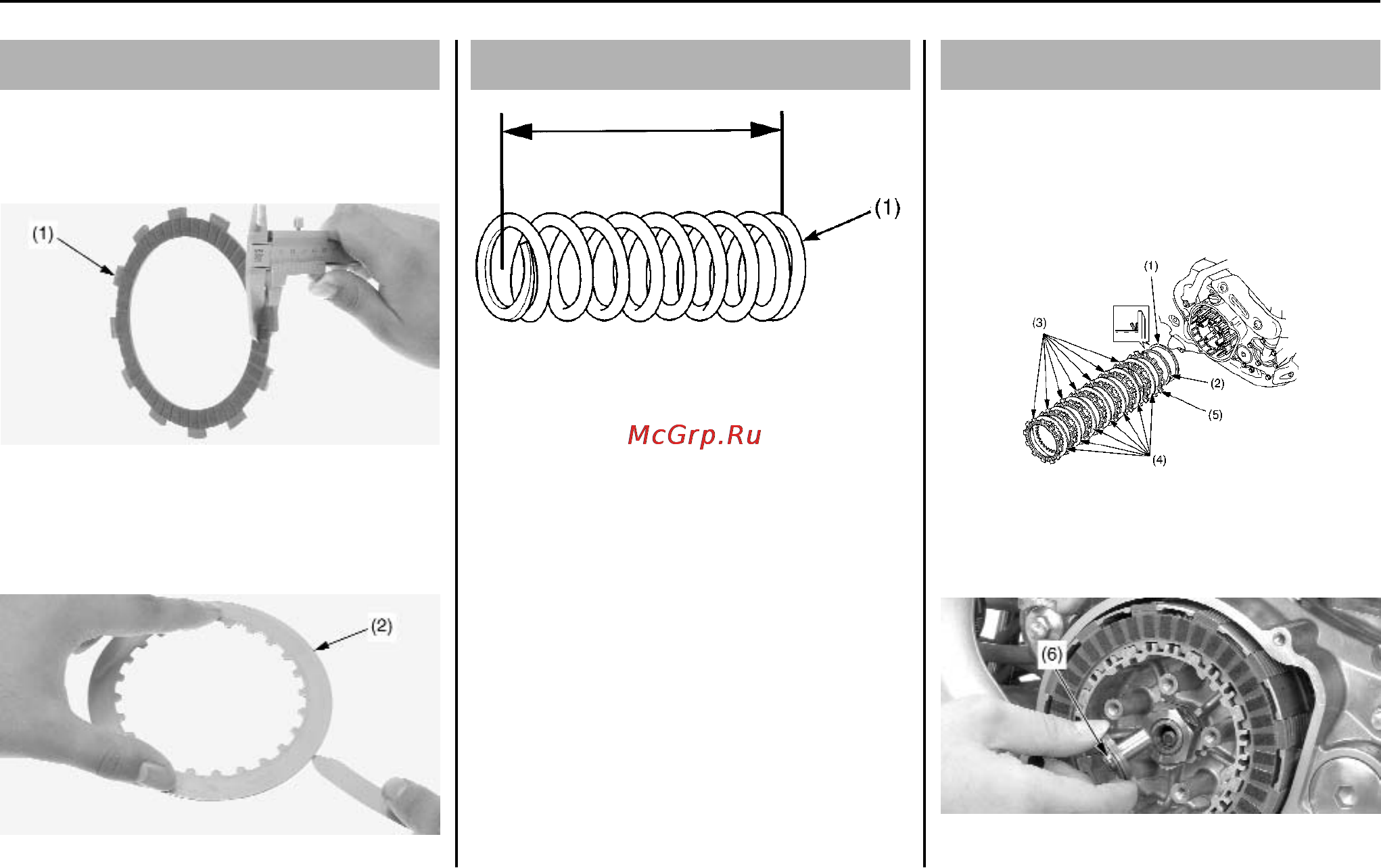

Ведомые диски (1) с признаками изменения цвета и
задирами подлежат замене. Измерьте остаточную
толщину всех ведомых дисков. Минимально допустимый
предел: 2,85 мм
Ведомые и ведущие диски заменяются комплектом.
(1) ведомый диск
Убедитесь в отсутствии чрезмерного коробления веду%
щего диска (2)
и изменения цвета.
Проверка на коробление производится с помощью
плоского щупа.
Измерьте остаточную толщину ведомых дисков.
Минимально допустимый предел:
0,10 мм
Ведомые и ведущие диски заменяются комплектом.
(2) ведущий диск
(1) пружина сцепления
Измерьте длину каждой пружины в свободном
состоянии. Минимально допустимый предел: 38,0 мм
Если длина какой%либо пружины не соответствует
штатной, пружины подлежат замене комплектом.
Если длина какой%либо пружины не соответствует
штатной либо какие%либо ведомые диски несут
признаки температурных изменений цвета, пружины
подлежат замене комплектом.
1. Установите на место гнездо пружины (1) и пружину
демпфера (2) на центральную часть сцепления как
показано на рисунке.
Нанесите на ведомые (3) и ведущие (4) диски свежее
моторное масло.
2. Установите на место ведомый диск А (диск с
большей идентификационной маркой) (5) на
внешнюю часть сцепления.
Составьте семь ведомых и семь ведущих дисков
поочередно.
(1) гнездо пружина (4) ведущие диски
(2) пружина демпфера (5) ведомый диск А
(3) ведомые диски
3. Установите рычаг выключения сцепления на
вторичный вал коробки передач.
4. Установите на место механизм выключения
сцепления в сборе (6) на рычаг.
(6) механизм выключения сцепления в сборе
58 Обслуживание мотоцикла Honda
Система сцепления
Проверка ведомых и ведущих дисков Проверка пружины сцепления Установка ведомых и ведущих дисков
