77
Обслуживание мотоцикла Honda

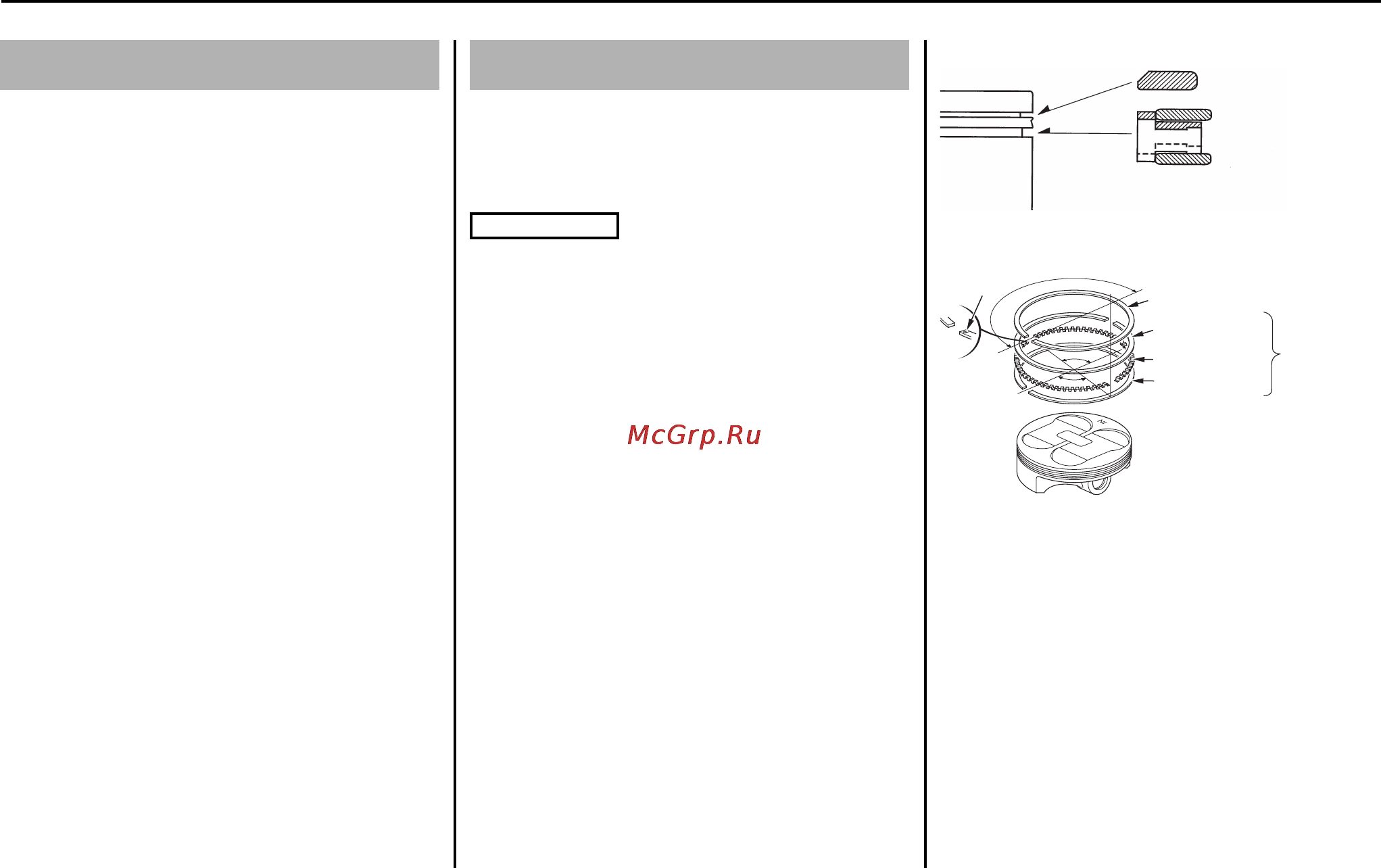

Поршень/Поршневые кольца/Поршневой палец
Информацию относительно минимально допустимых
величин вы можете получить, обратившись к
Руководству по ремонту либо проконсультировавшись
с сотрудниками дилерского центра Honda.
1. С помощью снятого поршневого кольца удалите
нагар с головки поршня и канавок поршневых колец.
2. Нанесите на поршневые кольца смазку и установите
их на место.
Во избежание повреждения колец не разжимайте их
на слишком большую величину.
Старайтесь не повредить кольца во время их обратной
установки.
• Для установки маслосъемного кольца необходимо
предварительно установить промежуточное кольцо,
затем устанавливаются верхнее и нижнее кольцо.
• Установите верхнее кольцо на поршень, расположив
его стороной с меткой вверх.
3. Установленные кольца должны свободно вращаться
в канавках, не заедая.
Расположите разрыв верхнего кольца на 180
градусов от разрыва нижнего кольца. Расположите
разрыв промежуточного кольца на 90 градусов от
разрыва нижнего и верхнего кольца.
Проверка поршня/поршневых колец/
поршневого пальца
Установка поршневого пальца
ПРИМЕЧАНИЕ
верхнее кольцо
маслосъемное кольцо
верхнее кольцо
метка
компрессионное
кольцо
маслосъемное
кольцо
компрессионное
кольцо
промежуточное
кольцо
