Данные компоненты и инструменты могут быть
заказаны у официального дилера Honda.
Стандартные пружины передней вилки и заднего
амортизатора, установленные на мотоцикл на
сборочном предприятии, не имеют меток. Перед
заменой пружин необходимо промаркировать их,
чтобы не перепутать их с другими опционными
пружинами.
159
Информация технического характера

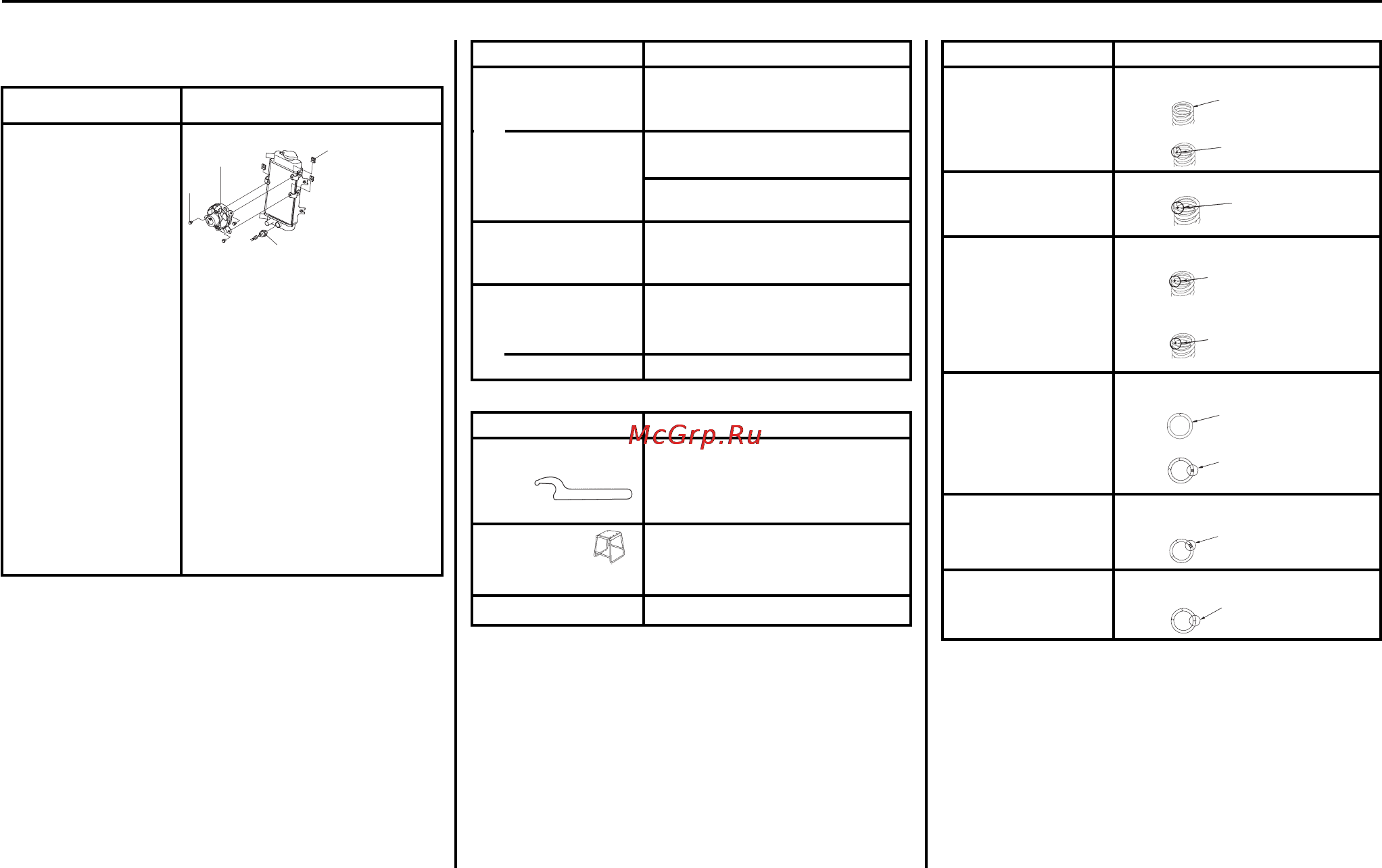

Перечень дополнительного оборудования
ДВИГАТЕЛЬ Заметки
Система охлаждения
в сборе
Болт
Вентилятор
Га й к а
Датчик температуры
охлаждающей жидкости
Для участия в спортивных
состязаниях предусмотрен
опционный вентилятор.
Применение вентилятора
позволит избежать
повреждения двигателя в
результате перегрева,
возникающего при движении по
грязи или песку, а также при
движении в условиях высокой
нагрузки на двигатель при
низкой скорости движения, а
также при высокой
температуре воздуха.
РАМА Заметки
Ведомая звездочка
Стандартная
< >: Звенья приводной цепи
53 зуба, алюминиевый сплав.
<116>
Опционная 54 зуба, алюминиевый сплав
<116>
52 зуба, алюминиевый сплав
<116>
Приводная цепь
размер/количество
звеньев
DID 520MXV/120ZB
Нижний
держатель руля
Стандартная
3%миллиметровое смещение
Опционная нулевое смещение
ИНСТРУМЕНТЫ Заметки
Специальный ключ А Для регулировки
предварительного сжатия
пружины. (необходимо два
специальных ключа)
Опора для
проведения
техобслуживания
Для проведения технического
обслуживания
Манометр Для проверки давления воздуха.
РАМА Заметки
Пружина
амортизатора
Стандартная
4,80 кгс*мм
Опционная Более
мягкая
4,55 кгс*мм
Более жесткая 5,00 кгс*мм
5,20 кгс*мм
Пружина передней
вилки Стандартная
0,42 кгс*мм
Опционная Более
мягкая
0,40 кгс*мм
Более жесткая 0,44 кгс*мм
Без меток
(заводской продукт)
Оранжевая
краска
(опционные компоненты)
или
Красная и Черная
краска
Белая
краска
Синяя
краска
Без меток
(заводской продукт)
две метки
(опционные части)
или
3 метки
1 метка
