Honda CRF250X (2006) [66/171] Рычаг горячего пуска
![Honda CRF250X (2006) [66/171] Рычаг горячего пуска](/views2/1010380/page66/bg42.png)
Ознакомьтесь с правилами техники безопасности на
стр. 25.

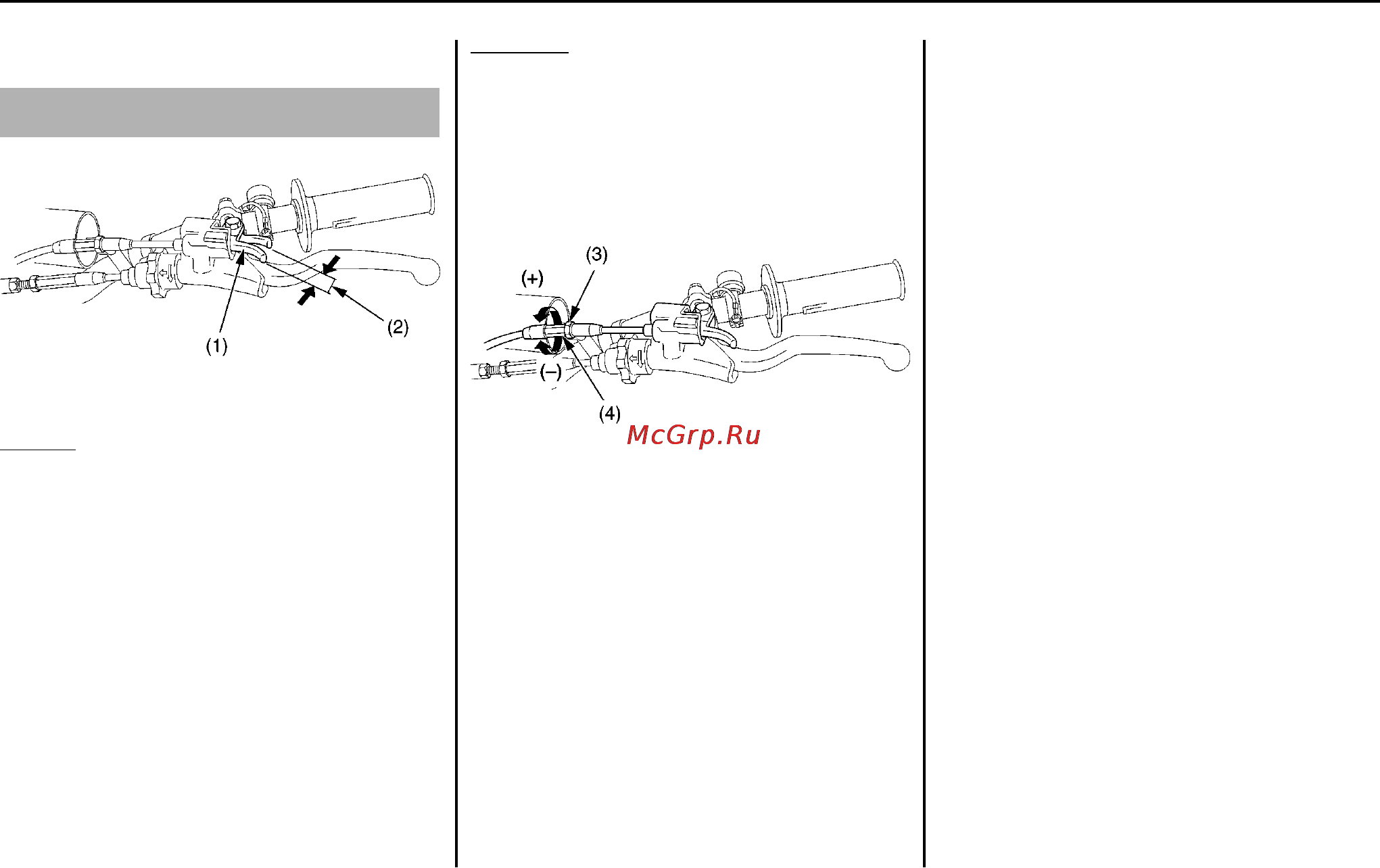

(1) рычаг "горячего" пуска
(2) свободный ход
Проверка
Проверьте величину свободного хода:
2 % 3 мм
При необходимости отрегулируйте до штатного
значения.
Регулировка
Величина свободного хода может быть отрегулирована
с помощью концевого
регулятора троса.
Ослабьте контргайку (3) и поверните регулятор (4). Для
уменьшения свободного хода поворачивайте регулятор
в направлении (%), для увеличения свободного хода
поворачивайте регулятор в направлении (+). После
регулировки надежно затяните контргайку.
(3) контргайка (+) увеличить
(4) регулятор (%) уменьшить
60 Обслуживание мотоцикла Honda
Рычаг "горячего" пуска
Свободный ход рычага "горячего" пуска
