43
POZOR! Zariadenie slúži na prácu v interiéri.
Napriek použitiu vo svojej podstate bezpečnej konštrukcie,
používaniu bezpečnostných prostriedkov a dodatočných
ochranných prostriedkov vždy existuje minimálne riziko
úrazov pri práci.

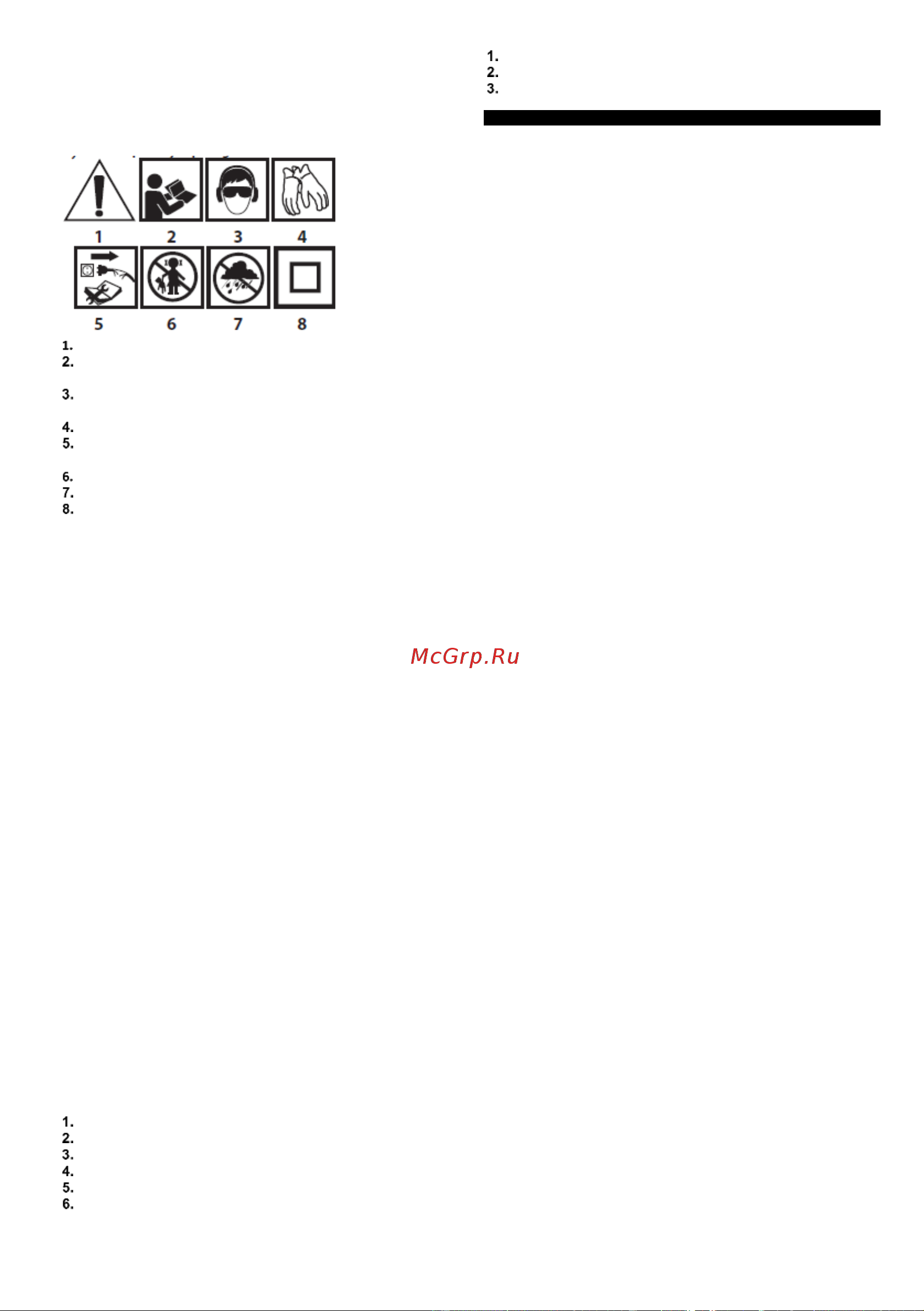

Vysvetlenie použitých piktogramov.
Pozor, dodržiavajte mimoriadnu opatrnosť
Prečítajte si návod na obsluhu, dodržiavajte výstrahy a
bezpečnostné predpisy, ktoré sa v ňom nachádzajú!
Používajte prostriedky osobnej ochrany (chrániče očí, ochranu
sluchu)
Používajte ochranné rukavice
Skôr, ako začnete činnosti súvisiace s údržbou alebo opravou
zariadenia, odpojte napájací kábel.
Zabráňte prístupu detí do blízkosti zariadenia
Chráňte pred dažďom
Druhá ochranná trieda
KONŠTRUKCIA A POUŽITIE
Uhlová brúska je ručné elektrické náradie s izoláciou 2. triedy.
Zariadenie je poháňané jednofázovým komutátorovým
motorom, ktorého rýchlosť otáčania je redukovaná pomocou
uhlovej prevodovky s ozubením. Brúska môže slúžiť tak na
brúsenie, ako aj na rezanie. Elektrické náradie tohto typu
široké použitie na odstraňovanie nerovností každého typu z
povrchu kovových
súčiastok, povrchové obrábanie zvarov,
prerezávania tenkostenných
trubíc a malých kovových predmetov
atď. Pri použití vhodného príslušenstva možno uhlovú brúsku
použiť nielen na rezanie a brúsenie, ale aj na čistenie napr. hrdze,
maliarskych náterov atď.
Rozsah jej použitia sú široko chápané opravárske a konštrukčné
práce nielen súvisiace s kovmi. Uhlovú brúsku možno používať
aj na rezanie a brúsenie stavebných materiálov napr. tehla,
dlažobná kocka, keramické dlaždice atď.
Zariadenie je určené výhradne na prácu na sucho, neslúži na
leštenie. Elektrické radie nepoužívajte v rozpore s jeho
určením
Použitie v rozpore s určením.
Neobrábajte materiály obsahujúce azbest. Azbest je
karcinogénny.
Neobrábajte materiály, ktorých prach je horľavý alebo
výbušný. Pri práci s elektrickým náradím sa vytvárajú iskry, ktoré
môžu spôsobiť zapálenie uvoľňujúcich sa výparov.
Na brúsenie nie je dovolené používať kotúče určené na
rezanie. Kotúče určené na rezanie pracujú čelnou stranou a
brúsenie bočným povrchom takéhoto brúsneho kotúča môže
spôsobiť jeho poškodenie, čo môže spôsobiť zranenie obsluhujúcej
osoby.
VYSVETLIVKY KU GRAFICKEJ ČASTI
Nasledujúce číslovanie sa vzťahuje na časti zariadenia
zobrazené v grafickej časti tohto návodu.
Aretačné tlačidlo vretena
Spínač
Prídavná rukoväť
Kryt kotúča
Vonkajšia manžeta
Vnútorná manžeta
10
. Páka (krytu kotúča)
* Obrázok s výrobkom sa nemusia zhodovať.
VYBAVENIE A PRÍSLUŠENSTVO
Kryt kotúča - 1 ks
Špeciálny kľúč - 1 ks
Prídavná rukoväť - 1 ks
PRED UVEDENÍM DO PREVÁDZKY
MONTÁŽ PRÍDAVNEJ RUKOVÄTE
Prídavná rukoväť (3) sa inštaluje v jednom z otvorov na hlavici
brúsky. Odporúča sa brúsku používať s prídavnou rukoväťou.
Ak sa pri práci drží brúska oboma rukami (pri použití prídavnej
rukoväte), riziko dotknutia sa rukou otáčajúceho sa kotúča
alebo kefky, ako aj úrazu pri spätnom odraze, je nižšie.
MONTÁŽ A NASTAVENIE KRYTU KOTÚČA
Kryt kotúča chráni obsluhujúcu osobu pred úlomkami,
náhodným kontaktom s pracovným nástrojom alebo iskrami.
Mal by byť vždy namontovaný s dodatočným overením, či je
jeho kryjúca časť otočená k obsluhujúcej osobe.
Konštrukcia upevňovania krytu kotúča umožňuje nastavenie
krytu bez použitia náradia v optimálnej polohe.
Uvoľnite a odtiahnite páku (10) na kryte kotúča (4).
Kryt kotúča (4) otočte do zvolenej polohy.
Zablokujte tak, že spustíte páku (
10
).
Demontáž a regulácia krytu kotúča prebieha v opačnom
poradí ako jeho montáž.
VÝMENA PRACOVNÝCH NÁSTROJOV
Pri vykonávaní výmeny pracovných nástrojov používajte
pracovné rukavice.
Aretačné tlačidlo vretena (1) slúži výhradne na blokovanie
vretena brúsky pri montáži alebo demontáži pracovného
nástroja. Nie je dovole používať ho ako brzdiace tlačidlo
vtedy, keď sa brúska otáča. V takomto prípade môže jsť k
poškodeniu brúsky alebo zraneniu obsluhujúcej osoby.
MONTÁŽ KOTÚČOV
V prípade brúsnych alebo rozrezávacích kotúčov s hrúbkou do
3 mm treba maticu vonkajšej manžety (5) naskrutkovať
plochou stranou od strany kotúča (obr. B).
Stlačte aretačné tlačidlo vretena (1).
Špeciálny kľúč (je súčasťou príslušenstva) vložte do otvorov
vonkajšej manžety (5) (obr. A).
Kľúčom otočte uvoľnite a zložte vonkajšiu manžetu (
5
).
Kotúč založte tak, aby bol pritlačený k povrchu vnútornej manžety
(6).
Vonkajšiu manžetu (5) priskrutkujte a zľahka utiahnite špeciálnym
kľúčom.
Demontáž kotúčov prebieha v opačnom poradí ako montáž. Pri
montáži by mal byť kotúč pritlačený k ploche vnútornej manžety (6)
a stredovo osadený na jej zápichu.
MONTÁŽ PRACOVNÝCH NÁSTROJOV SO ZÁVITOVÝM OTVO-
ROM
Stlačte aretačné tlačidlo vretena (1).
Odmontujte predtým namontovaný pracovný nástroj ak je
namontovaný.
Pred montážou zložte obidve manžety – vnútornú (6) aj vonkajšiu
manžetu (5).
Priskrutkujte závitovú časť pracovného nástroja na vreteno a
zľahka utiahnite.
Demontáž pracovných nástrojov so závitovým otvorom prebieha
v opačnom poradí ako montáž.
MONTÁŽ UHLOVEJ BRÚSKY V STOJANE NA UHLOVÉ
BRÚSKY
Používanie uhlovej brúsky v dedikovanom stojane na uhlové
brúsky je možné pod podmienkou správneho namontovania
podľa návodu na montáž výrobcu stojana.
