5

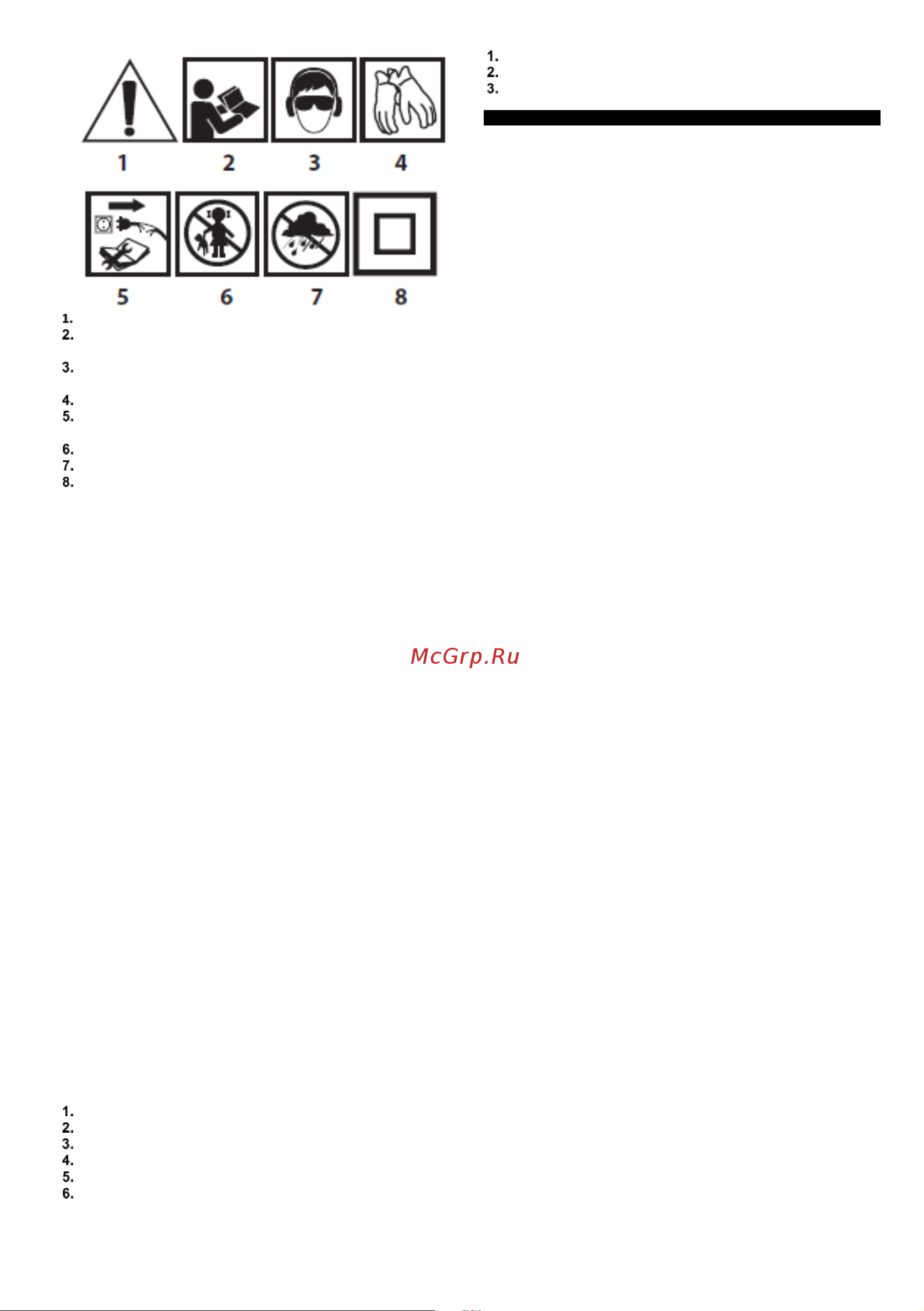

Objaśnienie zastosowanych piktogramów
Uwaga zachowaj szczególne środki ostrożności
Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i
warunków bezpieczeństwa w niej zawartych!
Używaj środki ochrony osobistej (gogle ochronne, ochronniki
słuchu)
Stosuj rękawice ochronne
Odłącz przewód zasilający przed rozpoczęciem czynności
obsługowych lub naprawczych.
Nie dopuszczać dzieci do narzędzia
Chronić przed deszczem
Klasa druga ochronności
BUDOWA I ZASTOSOWANIE
Szlifierka kątowa jest ręcznym elektronarzędziem z izolacją
II klasy. Urządzenie jest napędzane jednofazowym silnikiem
komutatorowym, którego prędkość obrotowa jest redukowana
za pośrednictwem zębatej przekładni kątowej. Może ona służyć
zarówno do szlifowania jak i cięcia. Tego typu elektronarzędzie
jest szeroko stosowane do usuwania wszelkiego typu zadziorów z
powierzchni elementów metalowych, obróbki powierzchniowej
spoin, przecinania rur cienkościennych oraz niewielkich elementów
metalowych itp. Przy zastosowaniu odpowiedniego osprzętu
szlifierka kątowa może być wykorzystana nie tylko do cięcia i
szlifowania ale także do czyszczenia np. rdzy, powłok malarskich,
itp.
Obszary jej użytkowania to szeroko rozumiane prace naprawcze
i konstrukcyjne nie tylko związane z metalami. Szlifierka kątowa
może być także stosowana do cięcia i szlifowania materiałów
budowlanych np. cegła, kostka brukowa, płytki ceramiczne, itp.
Urządzenie przeznaczone jest wyłącznie do pracy na
sucho, nie służy do polerowania. Nie wolno używać
elektronarzędzia niezgodnie z jego przeznaczeniem
Użycie niezgodne z przeznaczeniem.
Nie należy obrabiać materiałów zawierających azbest. Azbest
jest rakotwórczy.
Nie obrabiać materiałów których pyły łatwo palne lub
wybuchowe. Podczas pracy elektronarzędziem wytwarzają się
iskry które mogą spowodować zapłon wydzielających się oparów.
Nie wolno do prac szlifierskich stosować ściernic
przeznaczonych do cięcia. Ściernice do cięcia pracują
powierzchnią boczną i szlifowanie powierzchnią czołową takiej
ściernicy grozi jej uszkodzeniem a to skutkuje narażeniem
operatora na obrażenia osobiste.
OPIS STRON
GRAFICZNYCH
Poniższa numeracja odnosi się do elementów urządzenia
przedstawionych na stronach graficznych niniejszej instrukcji.
Przycisk blokady wrzeciona
Włącznik
Rękojeść dodatkowa
Osłona tarczy
Kołnierz zewnętrzny
Kołnierz wewnętrzny
10
.
Dźwignia (osłony tarczy)
* Mogą występować różnice między rysunkiem a wyrobem.
WYPOSAŻENIE I AKCESORIA
Osłona tarczy - 1 szt.
Klucz specjalny - 1 szt.
Rękojeść dodatkowa - 1 szt.
PRZYGOTOWANIE DO PRACY
MONTAŻ RĘKOJEŚCI DODATKOWEJ
Rękojeść dodatkową (
3
) instaluje się w jednym z otworów na
głowicy szlifierki. Poleca się stosowanie szlifierki z rękojeścią
dodatkową. Jeśli trzyma się szlifierkę podczas pracy oburącz
(używając wnież rękojeści dodatkowej) występuje mniejsze
ryzyko dotknięcia do wirującej tarczy lub szczotki oraz
doznania urazu podczas odrzutu.
MONTAŻ I REGULACJA OSŁONY TARCZY
Osłona tarczy chroni operatora przed odłamkami,
przypadkowym kontaktem z narzędziem roboczym lub
iskrami. Powinna być ona zawsze zamontowana z
dodatkowym zwróceniem uwagi na to aby jej część kryjąca
zwrócona była do operatora.
Konstrukcja mocowania osłony tarczy pozwala na bez
narzędziowe ustawienie osłony w optymalnym położeniu.
Poluzować i odciągając dźwignię (
10
) na osłonie tarczy (
4
).
Obrócić osłonę tarczy (4) w wybrane położenie.
Zablokować, opuszczając dźwignię (
10
).
Demontaż i regulacja osłony tarczy przebiega w odwrotnej
kolejności do jej montażu.
WYMIANA NARZĘDZI ROBOCZYCH
Podczas czynności wymiany narzędzi roboczych należy
używać rękawic roboczych.
Przycisk blokady wrzeciona (1) służy wyłącznie do
blokowania wrzeciona szlifierki podczas montażu lub
demontażu narzędzia roboczego. Nie wolno używać go
jako przycisku hamującego w czasie, gdy tarcza wiruje. W
takim przypadku może dojść do uszkodzenia szlifierki lub
zranienia jej użytkownika.
MONTAŻ TARCZ
W przypadku tarcz szlifujących lub tnących o grubościach
poniżej 3 mm, nakrętkę kołnierza zewnętrznego (5) należy
nakręcić płaską powierzchnią od strony tarczy (rys. B).
Nacisnąć przycisk blokady wrzeciona (
1
).
Włożyć klucz specjalny (w zestawie) do otworów kołnierza
zewnętrznego (
5
) (
rys. A
).
Obrócić kluczem poluzować i zdjąć kołnierz zewnętrzny (
5
).
Nałożyć tarczę aby była dociśnięta do powierzchni kołnierza
wewnętrznego (
6
).
Nakręcić kołnierz zewnętrzny (
5
) i lekko dociągnąć kluczem
specjalnym.
Demontaż tarcz przebiega w kolejności odwrotnej do montażu.
Podczas montażu tarcza powinna być dociśnięta do powierzchni
kołnierza wewnętrznego (
6
) i centrycznie osadzona na jego
podtoczeniu.
MONTAŻ NARZĘDZI ROBOCZYCH Z OTWOREM
GWINTOWA- NYM
Nacisnąć przycisk blokady wrzeciona (
1
).
Zdemontować wcześniej zamontowane narzędzie robocze – jeśli
jest zamontowane.
Przed montażem zdjąć oba kołnierze – kołnierz wewnętrzny (6) i
kołnierz zewnętrzny (5).
Nakręcić część gwintowaną narzędzia roboczego na
wrzeciono i lekko dociągnąć.
Demontaż narzędzi roboczych z otworem gwintowanym
przebiega w kolejności odwrotnej do montażu.
