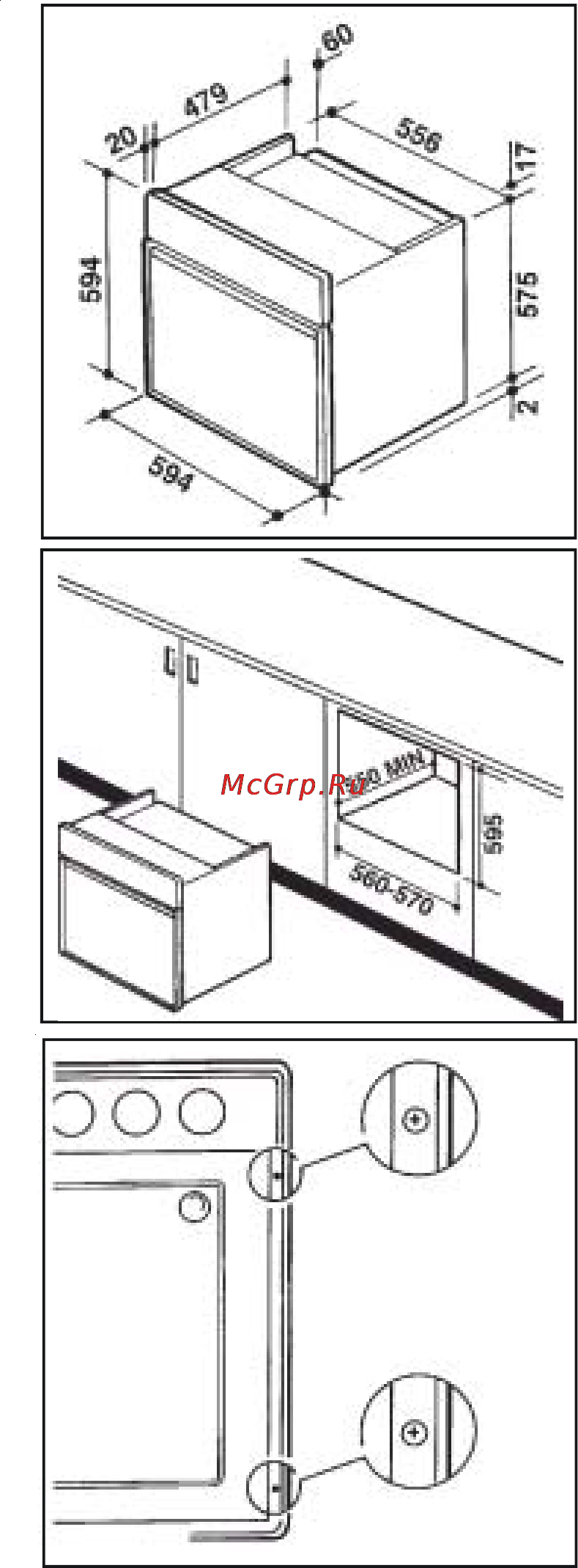

Установка Настоятельно рекомендуется чтобы все операции по установке прибора проводились компетентным техническим специалистом с соблюдением действующих норм и правил Встраивание прибора в кухонную мебель Для безупречного функционирования встроенного в кухонный интерьер прибора необходимо чтобы ниша в мебели имела требуемые размеры рис 13 14 Согласно существующим нормативным положениям все устройства гарантирующие защиту от соприкосновения с токопроводящими и рабочими узлами прибора должны быть установлены в приборе так чтобы их невозможно было снять без специального инструмента В любом случае при встраивании духовки в мебель должна быть гарантирована защита от соприкосновения Крепление духовки в мебельном интерьере Рис 13 Рис 14 Установить прибор в нишу шкафа Открыть дверцу духовки и закрепить прибор в шкафу с помощью 4 х шурупов вставив их в имеющиеся отверстия на раме прибора рис 15 При установке варочной поверхности над духовым шкафом ее необходимо подсоединять к сети питания отдельно в целях безопасности а также это облегчает доступ к духовке при необходимости Рис 15 18
