Zanussi ZOU 681 [19/20] Варочной поверхности

Содержание

• Zanussi 1
• А правила техники безопасности 2
• Безопасность детей 2
• Обслуживание 2
• При эксплуатации 2
• Установка 2
• Условные обозначения 3
• Утилизация старого изделия 3
• 8 6 5 4 3 2 4
• Для пользователя 4
• Для установщика 4
• Ооо 4
• Описание прибора 4
• Содержание 4
• Духового шкафа 5
• Контрольная лампа термостата 5
• Лампа состояния духового шкафа 5
• Мод zou 853 zou 881 5
• Переключатель режимов 5
• Регулятор термостата 5
• Утапливаемый переключатель 5
• Эксплуатация 5
• Конфорок 6
• От модели 6
• Предохранительный термостат 6
• Регуляторы мощности 6
• Режимы работы в зависимости 6
• Охлаждающий вентилятор 7
• Первое использование духовки 7
• I с и 8
• Ооо 8
• Установка времени суток 8
• Функция время приготовления н1 8
• Электронные часы zou 681 zou 881 8
• Совмещение функций время 10
• Таймер 10
• Верхний и нижний 11
• Духовки 11
• Нагревательные элементы 11
• Обдув горячим воздухом 11
• Отключение дисплея 11
• Рекомендации по использованию 11
• Т советы 11
• Zou 853 zou 881 12
• Время приготовления пищи 12
• Гриль 12
• Циркуляционный гриль мод 12
• Верхний и нижний нагревательные элементы обдув горячим 13
• Воздухом конвекционный нагрев 13
• Таблица выпекания и жарки 13
• Приготовление на циркуляционном гриле 0 2011 853 2011 881 14
• Таблицы приготовления на гриле 14
• Тах 14
• Техническое обслуживание и уход 14
• Традиционное приготовление на гриле 0 0 14
• Дверца духовки 15
• Духового шкафа 15
• Замена осветительной лампы 15
• Уплотнение дверцы духовки 15
• Если возникают неисправности 16
• Откидной нагревательный 16
• Элемент гриля мод zou 853 zou 881 16
• Distriparts 17
• S electrolux 17
• Сервис и оригинальные запасные части 17
• Технические данные 17
• Встраивание прибора в 18
• Интерьере 18
• Крепление духовки в мебельном 18
• Кухонную мебель 18
• Установка 18
• Варочной поверхности 19
• Колодке 19
• Перед подключением к сети 19
• Подключение к клеммной 19
• Электрическое подключение 19
• Электропитания 19
• Ec electrolux 20
• The electrolux group the world s no 1 choice 20

Похожие устройства

• Proma BV-06/400 25004126 Инструкция по эксплуатации
• Canon IXUS 115 HS Silver Инструкция по эксплуатации
• Honda VT750C2B Инструкция по эксплуатации
• Samson RESOLV A5 Инструкция по эксплуатации
• Gefest 1500 К19 Инструкция по эксплуатации
• Proma BV-25B/400 25004125 Инструкция по эксплуатации
• Zanussi ZOU 653 Инструкция по эксплуатации
• Prology iMap-605A Инструкция по эксплуатации
• Canon IXUS 115 HS Pink Инструкция по эксплуатации
• Honda VT750C2S Инструкция по эксплуатации
• Samson RESOLV A6 Инструкция по эксплуатации
• Proma B-1850FE/400 25005050 Инструкция по эксплуатации
• Prology iMap-517Mi Инструкция по эксплуатации
• Zanussi ZOU 652 Инструкция по эксплуатации
• Canon IXUS 115 HS Grey Инструкция по эксплуатации
• Honda DN-01 Инструкция по эксплуатации
• Gefest 3200-08 K19 Инструкция по эксплуатации
• Samson RESOLV A8 Инструкция по эксплуатации
• Prology iMap-545SB Инструкция по эксплуатации
• Huter BS-40 Инструкция по эксплуатации

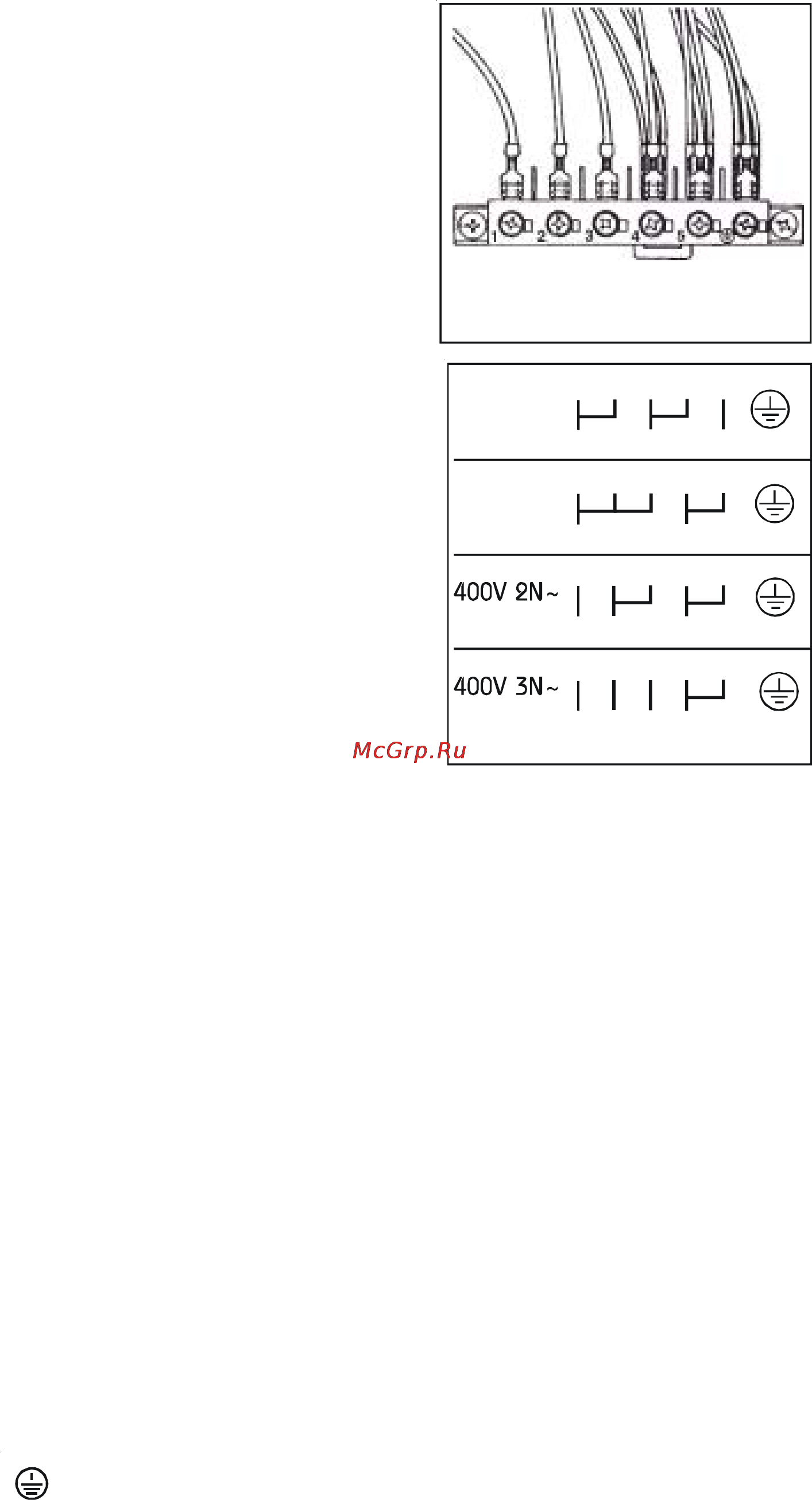

Электрическое подключение Перед подключением к сети электропитания 1 Удостовериться что главный предохранитель и домашняя электропроводка рассчитаны на требуемую мощность 2 Удостовериться что сеть электропитания имеет надлежащее заземление согласно действующим нормам 3 Удостовериться что розетка или используемый для электрического подкл ючения двухпол юсный переключатель после установки духового шкафа в мебель будут легко доступны Прибор поставляется без соединительного кабеля Для подкл ючения следует использовать только специальные кабели рассчитанные на нагрузку данного прибора Кабель должен иметь вилку соответствующую нагрузке указанной на фирменной табличке прибора Вилка должна быть пригодной для подключения в соответствующую розетку Если прибор подключается непосредственно к сети то между ними должен быть установлен двухполюсный переключатель имеющий расстояние между контактными отверстиями 3 мм и рассчитанный на работу при данной нагрузке в соответствии с действующими нормативными правилами Питающий кабель должен быть проложен так чтобы ни в какой его части температура не превышала температуру окружающего воздуха более чем на 50 С После монтажа электропроводки следует в течение 3 х минут протестировать работу нагревательных элементов Подключение к клеммной колодке Прибор оснащен легко доступной 6 ти полюсной клеммной колодкой Перемычки по умолчанию установлены по схеме для работы прибора от источника 400 В с нулевым проводом рис 16 В том случае если источник электропитания имеет другие параметры то перемычки необходимо переставить соответствующим образом согласно схеме на рис 17 Защитный провод подходит к клемме Кабель после подключения к колодке необходимо надежно зафиксировать на ней с помощью крепежной насадки Рис 16 Рис 17 Электрическое подключение варочной поверхности Данная духовка может быть совмещена с одной из указанных в данном руководстве варочных поверхностей см главу Сервис Разъем для подсоединения варочной поверхности находится на корпусе духовки Варочная поверхность имеет выводы от каждого из нагревательных элементов и один вывод защитного провода Каждый из выводов имеет на конце разъем который может быть подключен только к соответствующему разъему на духовке Возможность ошибочного подключения таким образом исключается Изготовитель не несет никакой ответственности за повреждения прибора возникшие в результате несоблюдения техники безопасности правил по установке и использованию прибора 19
