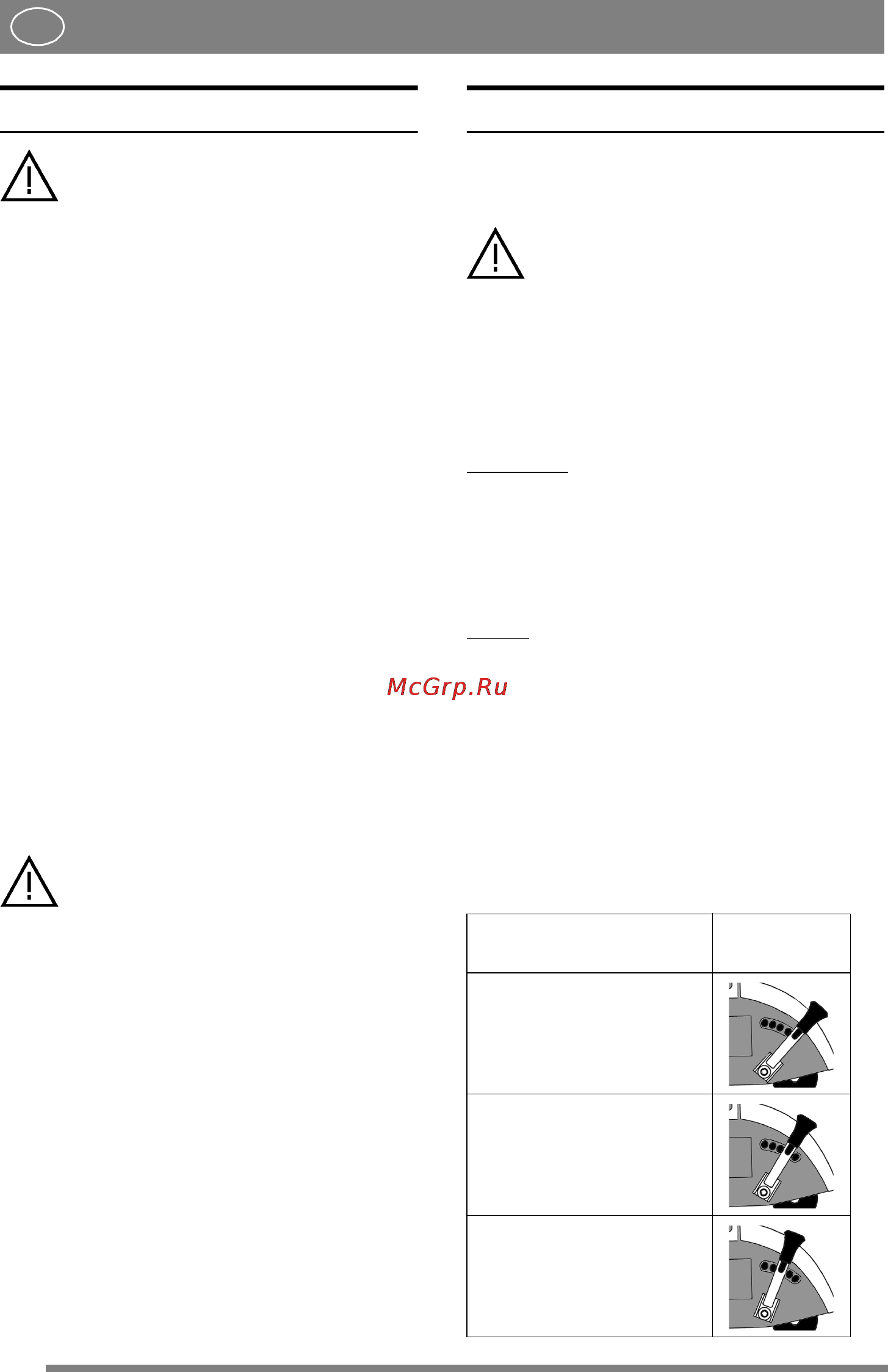

44
ITALIANO
IT
3 ASSEMBLAGGIO
Per evitare danni a persone o cose, non
utilizzare la macchina prima di aver
portato a termine queste indicazioni.
3.1 MANICO
3.1.1 Sezione inferiore del manico
1. Installare il portacavo (1:A) nella sezione infe-
riore del manico.
2. Premere la sezione inferiore del manico (1:B)
fino a farla entrare nella macchina.
3. Bloccare il manico in posizione per mezzo delle
due viti (1:C).
3.1.2 Sezioni intermedie del manico
Installare le sezioni intermedie del manico (2:D)
per mezzo di due viti (2:F) e pomelli (2:E).
3.1.3 Sezione superiore del manico
Installare la sezione superiore del manico nelle
sezioni intermedie come indicato nella fig. 3. Uti-
lizzare le due viti (3:F) e i pomelli (3:E).
N.B! Installare il manico con i fori per il coman-
do di avviamento posti a destra.
3.2 COMANDO DI AVVIAMENTO
Installare il comando di avviamento sulla sezione
superiore del manico come indicato nella fig. 4.
Utilizzare le due viti 4:G.
Fissare il cavo al manico per mezzo delle due fa-
scette (3:M).
3.3 RACCOGLIERBA
Se il raccoglierba è installato dal verso
sbagliato, esiste il rischio che interferi-
sca con l'attrezzo rotante. Sono possibili
danni all'attrezzo e al raccoglierba.
Vedere fig. 9.
Installare il raccoglierba seguendo la procedura
descritta di seguito:
1. Aprire il portello come illustrato nella fig. 5.
2. Inserire il raccoglierba finché non si aggancia
nelle fessure della macchina.
2. Abbassare il portello finché non poggia contro
il raccoglierba.
4 DESCRIZIONE
4.1 COMANDI
4.1.1 Presa elettrica e anello di supporto
La macchina deve essere collegata per
mezzo di un interruttore di messa a ter-
ra con una corrente di terra di 30 mA.
In caso contrario vi è il rischio di scari-
che elettriche fatali.
Il cavo di connessione è collegato alla presa elettri-
ca della macchina (4:H). Prima di uscire dalla mac-
china, deve essere fissato nell'anello di supporto
(3:A).
4.1.2 Comando di avviamento e arresto
Avviamento
:
1. Inclinare la macchina finché le ruote anteriori si
trovano ad un’altezza di 5 cm dal terreno.
2. Premere e tenere premuto il pulsante (3:P).
3. Stringere il manico (3:O).
4. Rilasciare il pulsante (3:P).
5. Abbassare le ruote anteriori.
Arresto:
1. Rilasciare il manico (3:O).
4.1.3 Regolazione dell'altezza
Il rastrello deve essere impostato a 3 diverse
altezze, come da tabella seguente.
N.B! La leva di sinistra e quella di destra devo-
no essere regolate alla stessa altezza.
Cambiare la posizione come segue:
1. Estrarre la leva (6:R+L).
2. Regolare la leva nella posizione desiderata.
3. Rilasciare la leva in modo che si blocchi nella
nuova posizione.
Posizione della lama elicoi-
dale
Posizione del-
la leva
Posizione di trasporto.
10 mm da terra.
Posizione di pulizia.
A livello del terreno.
Altezza di taglio del prato di
3 mm.
