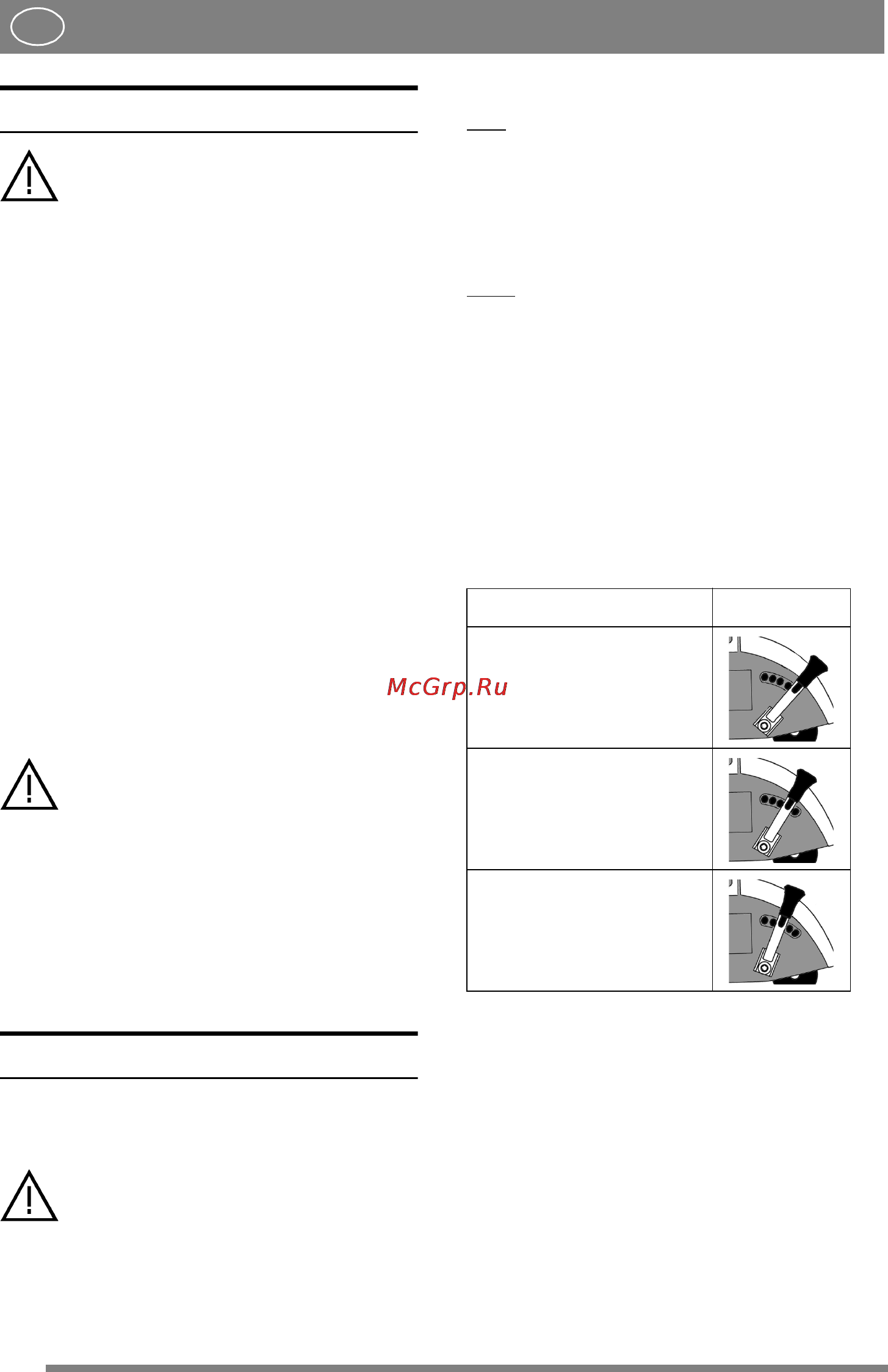

![Stiga RE 30 STIGA [6/97] Montering](/views2/1104714/page6/bg6.png)
6
SVENSKA
SV
3 MONTERING
För att undvika skador på personer och
egendom, får maskinen ej användas
förrän samtliga åtgärder i denna
anvisning har utförts.
3.1 Styre
3.1.1 Styrets undre del
1. Montera kabelhållaren (1:A) på styrets undre
del.
2. Tryck ned styrets undre del (1:B) i maskinen.
3. Lås fast styret med de två skruvarna (1:C).
3.1.2 Styrets mellandelar
Montera styrets mellandelar (2:D) med två skruvar
(2:F) och två rattar (2:E).
3.1.3 Styrets övre del
Montera styrets övre del på styrets mellandelar
enligt fig. 3. Använd de två skruvarna (3:F) och
rattarna (3:E).
3.2 Startreglage
Montera startreglaget på styrets övre del enligt fig.
4. Använd de två skruvarna (4:G).
Fixera kabeln mot styret med de två klammrarna
(3:M).
3.3 Uppsamlare
Om uppsamlaren monteras fel finns
riska att den kolliderar med knivarna.
Risk för skador på knivar och
uppsamlare.
Se fig. 9.
Montera uppsamlaren enligt följande:
1. Öppna luckan enligt fig. 5.
2. För in uppsamlaren så att dess hakar passar in i
urtagen i maskinen.
3. Släpp ned luckan så att den vilar mot
uppsamlaren.
4 BESKRIVNING
4.1 Reglage
4.1.1 Eluttag och avlastningsbygel
Maskinen skall anslutas via
jordfelsbrytare med felström 30 mA.
Annars finns risk för livsfarliga
elektriska stötar.
Anslutningskabeln kopplas till maskinens eluttag
(4:H). Därefter skall kabeln fixeras i
avlastningsbygeln (3:A) innan den lämnar
maskinen.
4.1.2 Start- och stoppreglage
Start
:
1. Luta maskinen så att framhjulen lyfts ca 5 cm
från marken.
2. Tryck in och håll kvar knappen (3:P).
3. Drag in handtaget (3:O).
4. Släpp knappen (3:P).
5. Släpp ner framhjulen.
Stopp:
1. Släpp handtaget (3:O).
4.1.3 Höjdinställning
Skärvalsen bör ställas i 3 olika höjdlägen enligt
tabellen nedan.
Obs! Vänster och höger spak skall vara inställd
på samma höjd.
Ändra läge, först på den ena spaken, och sedan på
den andra enligt följande:
1. Drag ut spaken (6:R+L).
2. Ställ spaken i önskat läge.
3. Släpp spaken så att den låser i det nya läget.
Skärvalsens läge Spakens läge
Transportläge.
10 mm över marken.
Rensläge.
I marknivå.
Skär ner 3 mm i gräsmattan.
