22
Указания по пользованию

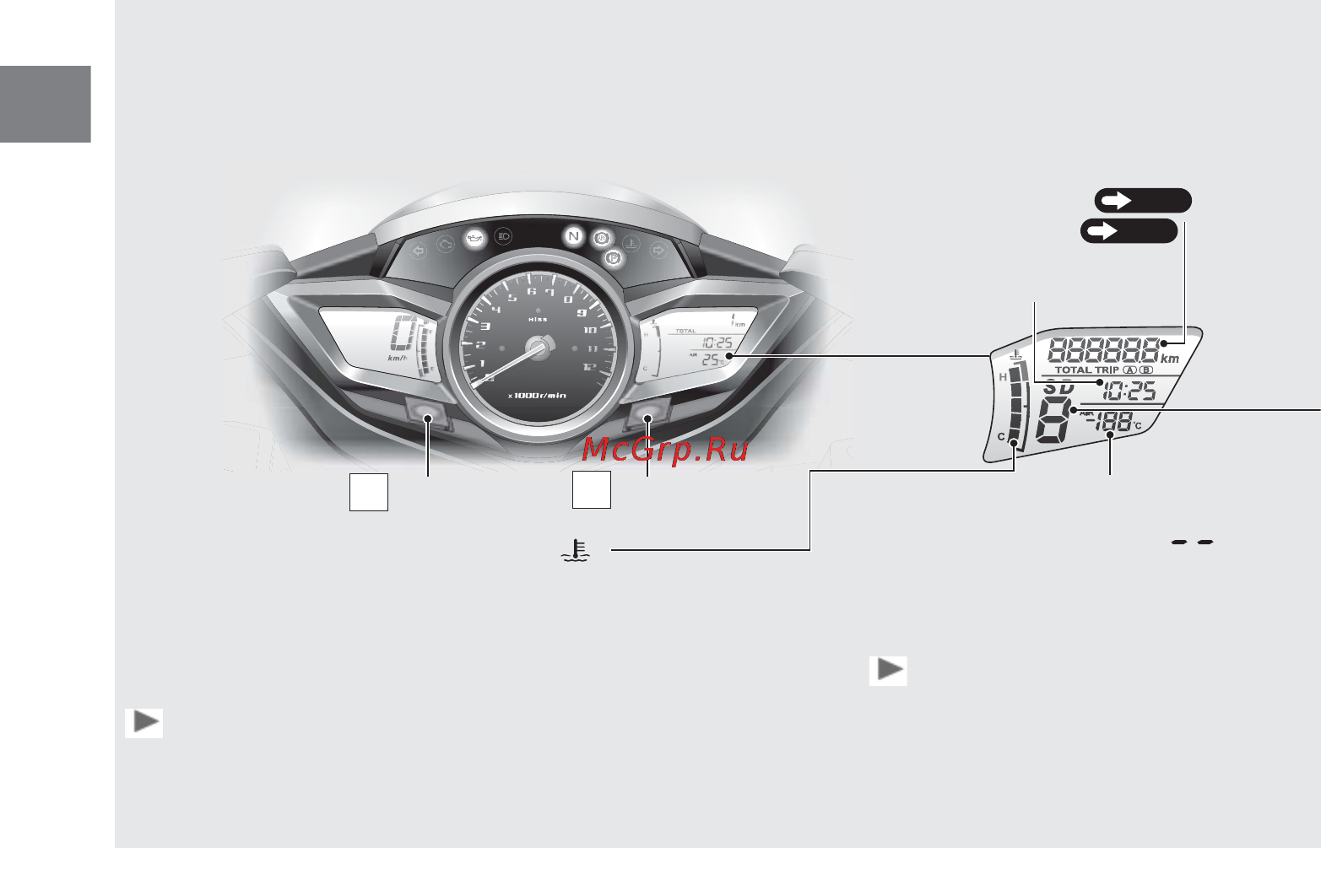

Панель приборов (Продолжение)
(VFR1200FD)
Указатель температуры охлаждающей жидкости
• Выше 122
о
C:
- Загорится сигнализатор высокой
температуры охлаждающей жидкости
- Пятый сегмент (Н) шкалы индикатора начнет
мигать
Даже если температура охлаждающей
жидкости продолжает оставаться ниже
рекомендованной, вентилятор системы
охлаждения иногда включается при запуске
двигателя. Это нормально.
Одометр/Указатель
пробега за поездку
Для установки часов:
Часы (режим 12-часового
формата отображения времени)
Указатель температуры воздуха (AIR)
Диапазон показаний: от -10 до 50
о
C
• Ниже -11
о
C: Отображается “ “
• Выше 50
о
C:
- Указатель температуры воздуха
(цифры мигают)
При движении на малой скорости
температура может быть отображена
неправильно из-за влияния горячего
воздуха от двигателя.
Кнопка
Кнопка
A
B
стр. 21
стр. 21
