54
Техническое обслуживание
Демонтаж/установка компонентов наружной облицовки Фиксаторы
Фиксаторы

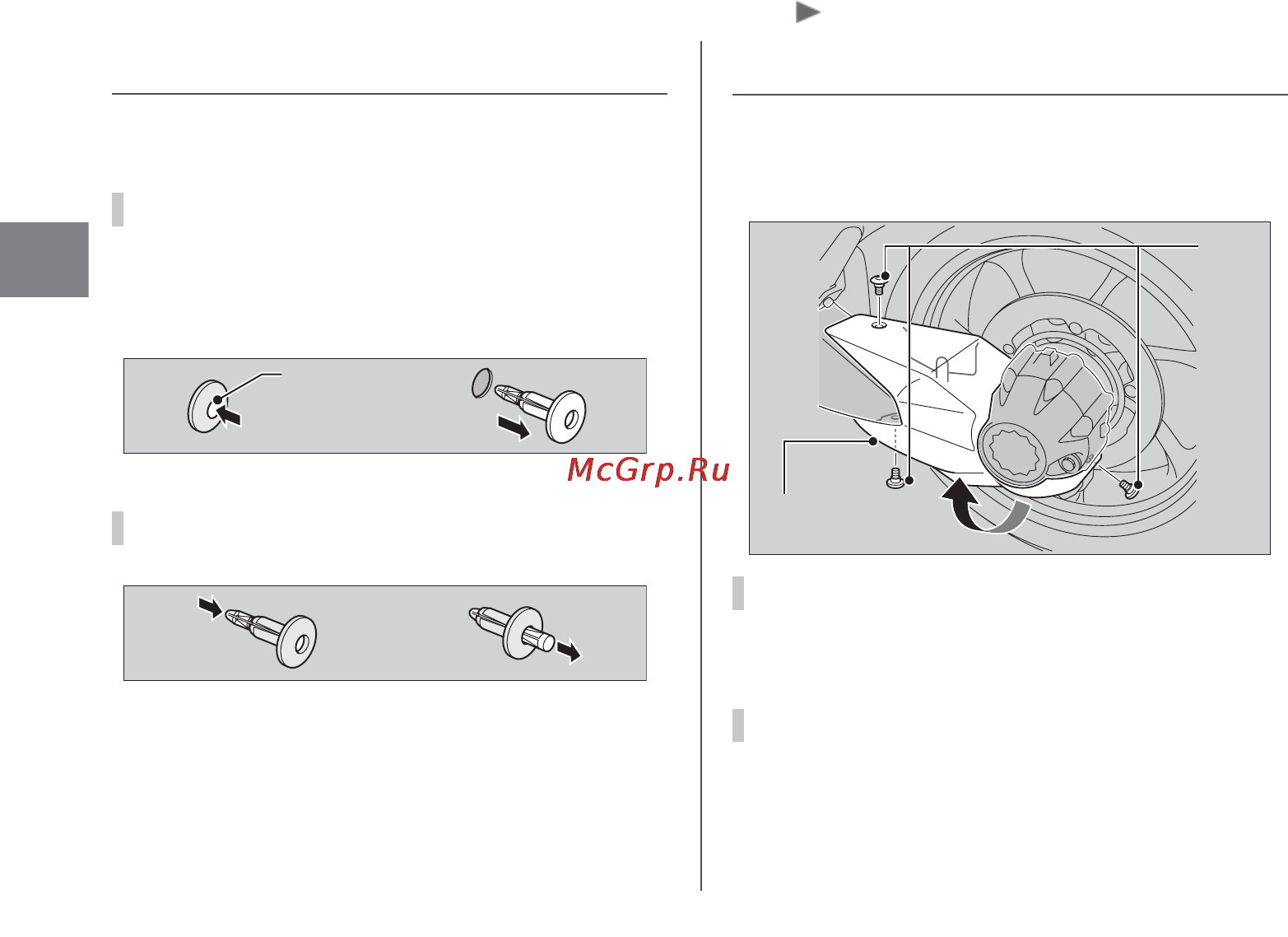

Для снятия правого заднего кожуха необходимо
вынуть фиксаторы.
Снятие
1. Продавите центральный штифт для освобожде-
ния фиксатора.
2. Извлеките фиксатор из отверстия.
Установка
1. Надавите на низ штифта.
2. Вставьте фиксатор в отверстие.
3. Продавите центральный штифт до запирания
фиксатора.
Кожух главной передачи
Для слива отработанного трансмиссионного масла
из главной передачи необходимо предварительно
снять кожух главной передачи.
Снятие
1. Снимите болты.
2. Снимите кожух главной передачи.
Установка
Произведите сборку в обратной последовательности.
Центральный
штифт
Болты
Кожух главной
передачи
