Техническое обслуживание
Регулировка троса управления
дроссельной заслонкой
1. Сдвиньте защитный чехол наконечника троса.
2. Ослабьте контргайку.
3. Вращайте регулировочную муфту пока свобод-
ный ход рукоятки акселератора не достигнет
2 - 4 мм.
4. Затяните контргайку, сдвиньте обратно защит-
ный чехол и еще раз проверьте работу привода
дроссельной заслонки.
(VFR1200F)
(VFR1200FD)

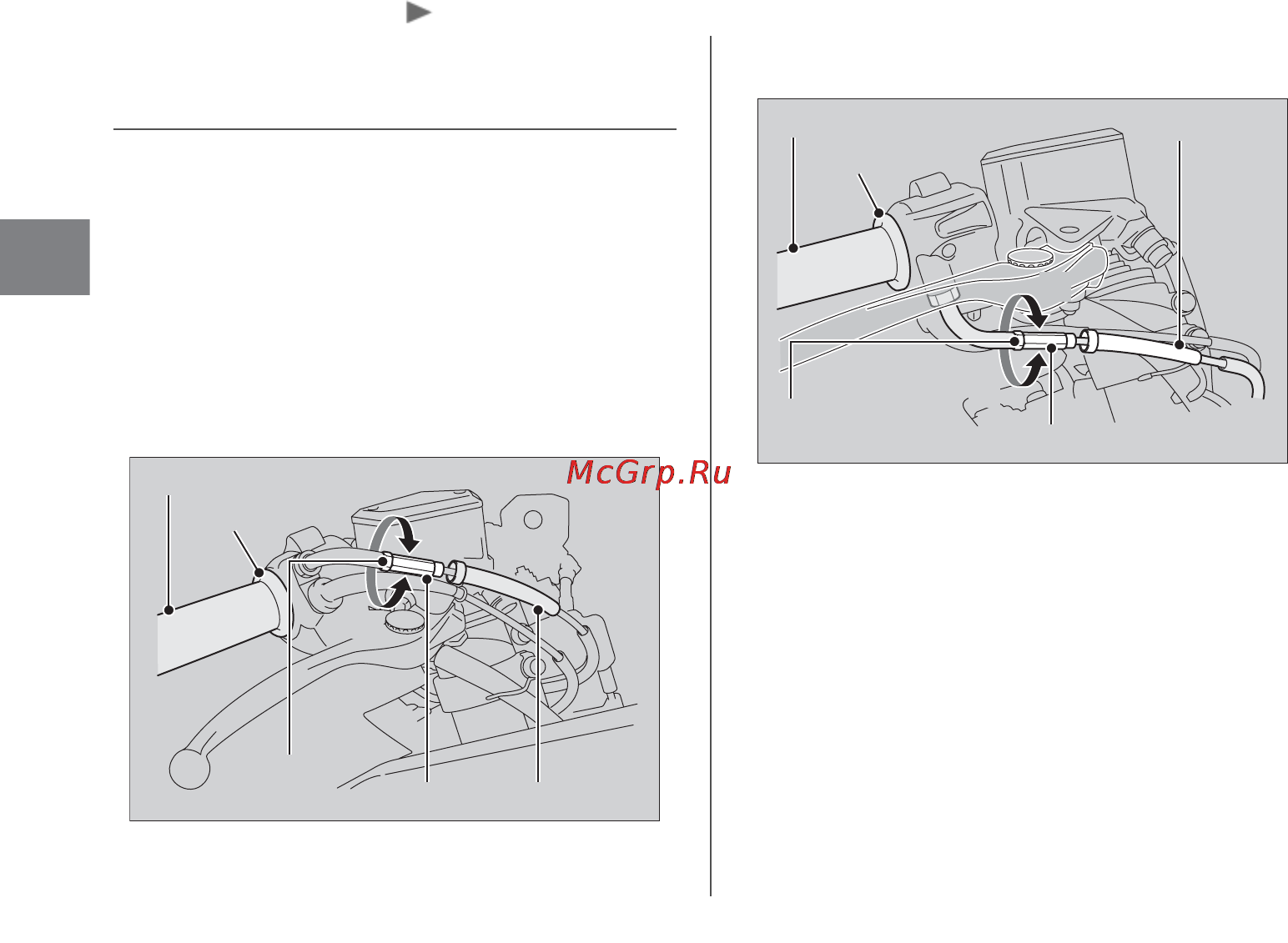

Дроссельная заслонка Регулировка троса управления дроссельной заслонкой
+
−
+
−
Рукоятка акселератора
Рукоятка акселератора
Регулятор
Регулятор
Защитный чехол
Защитный чехол
Фланец
Фланец
Стопорная
гайка
Стопорная
гайка
