67
Техническое обслуживание
Проверка уровня тормозной жидкости
1. Установите мотоцикл вертикально на жёсткой
ровной поверхности.
2. Передний тормоз Убедитесь, что крышка перед-
него тормозного бачка расположена горизон-
тально и проверьте уровень тормозной
жидкости, который должен находиться выше
метки минимального уровня.
3.
Задний тормоз Снимите седло. Стр. 53
4. Задний тормоз Убедитесь, что бачок заднего
тормоза расположена горизонтально и проверь-
те уровень тормозной жидкости, который дол-
жен находиться между метками минимального и
максимального уровня.
Если уровень тормозной жидкости в любом из бач-
ков ниже отметки минимального уровня, а рычаги
переднего и заднего тормоза имеют чрезмерный
свободный ход, проверьте износ тормозных коло-
док. Если колодки не изношены, то скорее всего в
тормозной системе имеется утечка. Обратитесь к
дилеру для проверки мотоцикла.
Тормоза/Сцепление

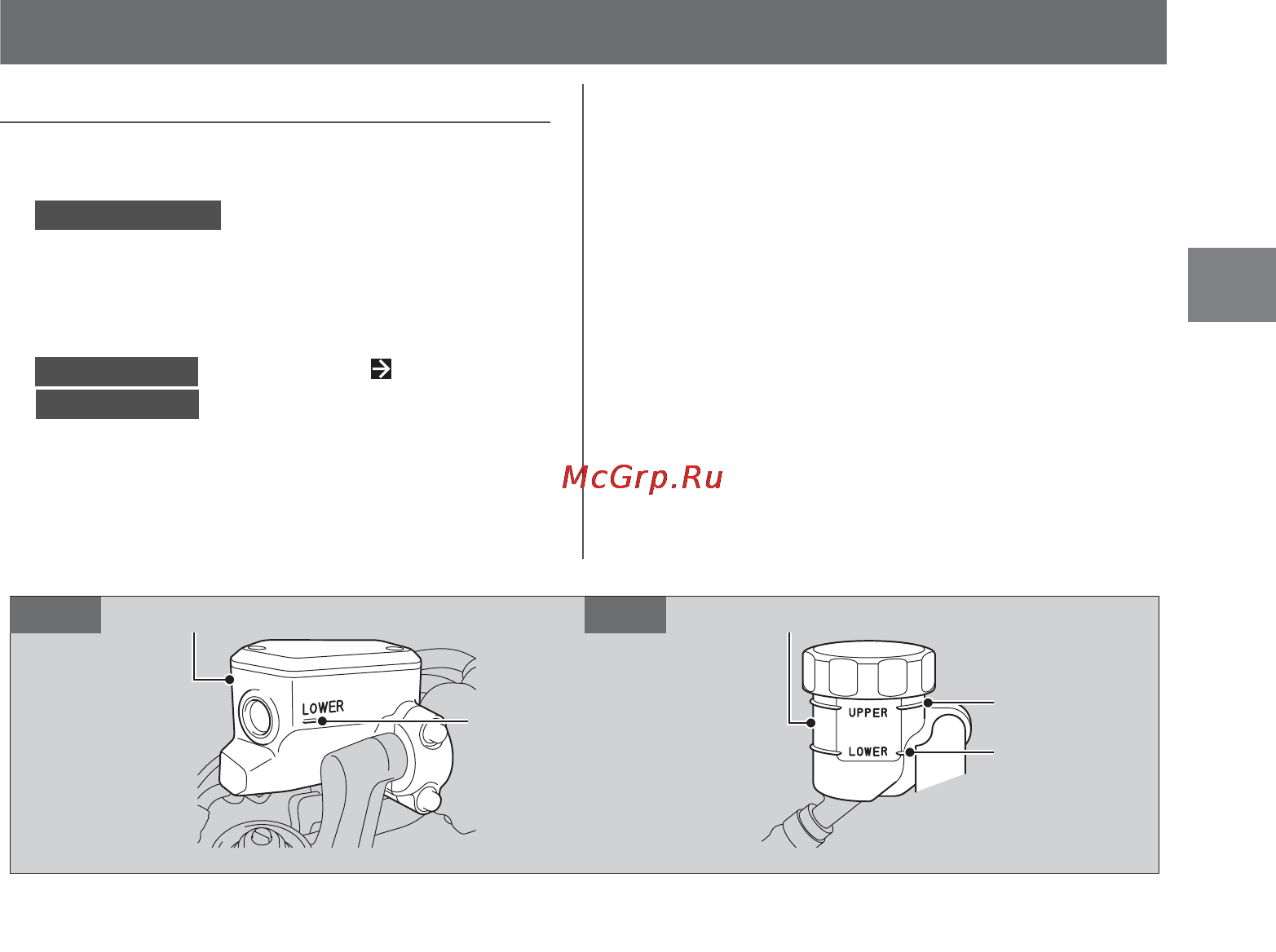

Перед Зад
Бачок тормозной жидкости переднего тормоза Бачок тормозной жидкости заднего тормоза
Метка
минимального
уровня
Метка верхнего
уровня
Метка
минимального
уровня
