Honda VFR1200FD (2010) [63/128] Правый задний обтекатель
![Honda VFR1200FD (2010) [63/128] Правый задний обтекатель](/views2/1010497/page63/bg3f.png)
57
Техническое обслуживание
Демонтаж/установка компонентов наружной облицовки Правый задний обтекатель

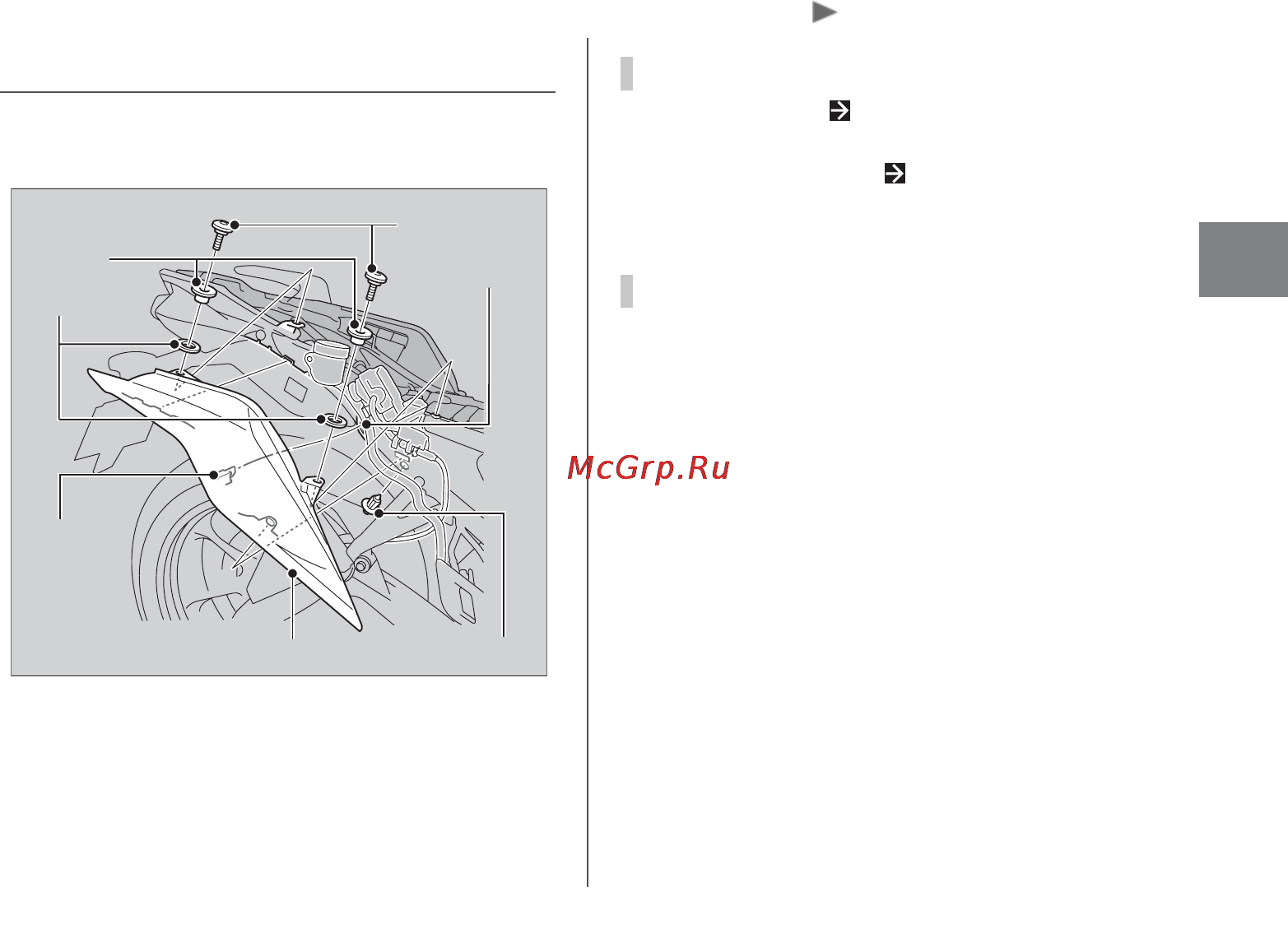

Правый задний обтекатель
Снятие правого заднего обтекателя необходимо при
снятии заднего колеса.
Снятие
1. Снимите седло.
Стр. 53
2. Выверните болты, выньте втулки, шайбы и
извлеките фиксатор. Стр. 54
3. Извлеките выступ из втулки.
4. Снимите правый задний обтекатель.
Установка
Произведите сборку в обратной последовательности.
Болты
Опорная втулка
Втулки
Шайбы
Выступ
Правый задний обтекатель Фиксатор
