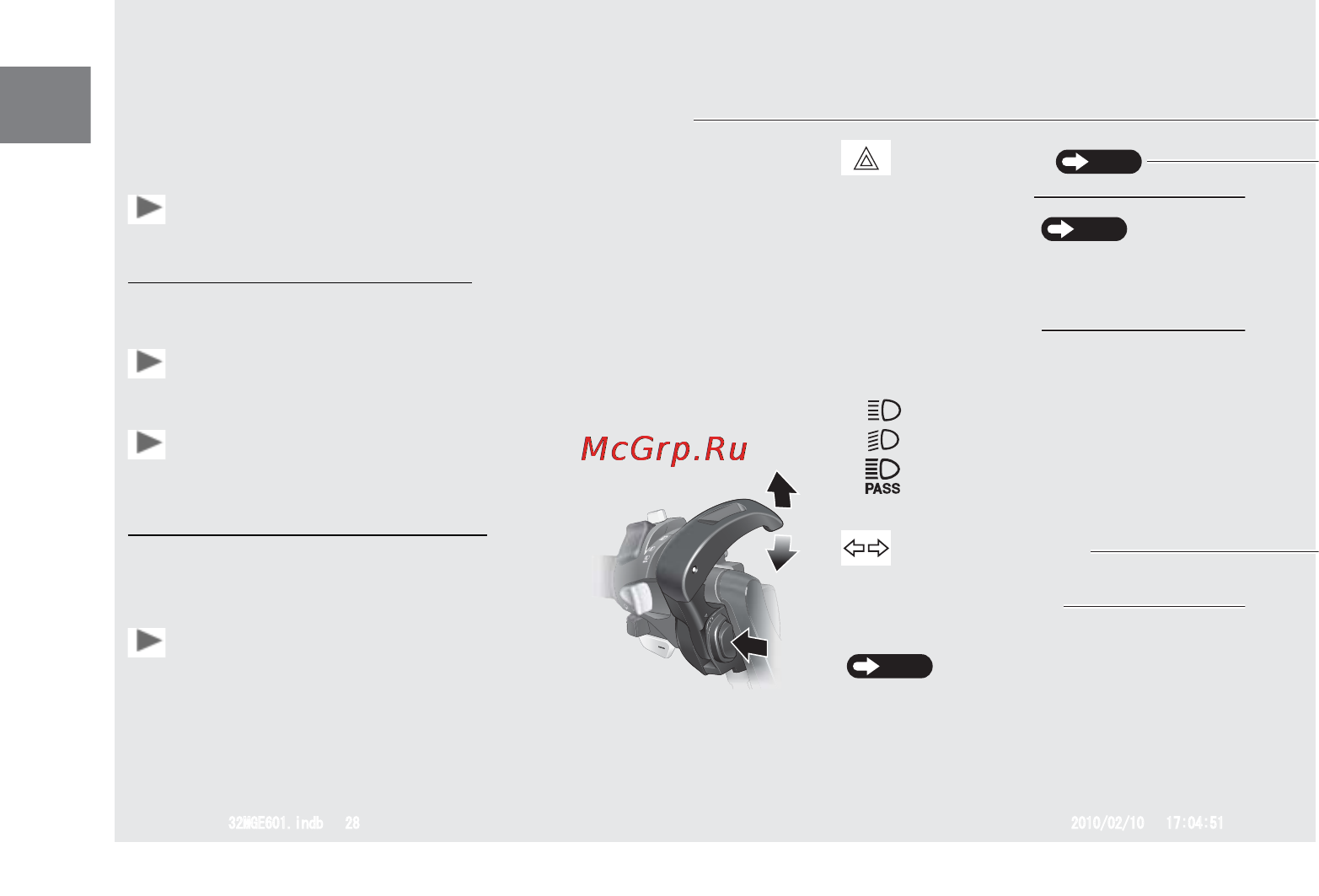

28
Указания по пользованию
Переключатели (Продолжение)
(VFR1200FD)
Рычаг стояночного тормоза и кнопка разблокировки
При прогревании двигателя стояночный тормоз должен
быть включен.
Перед началом движения полностью выключите
стояночный тормоз.
Чтобы включить стояночный тормоз
Потяните за рычаг стояночного тормоза назад.
Это приведет к блокировке заднего колеса.
Проверьте не запала ли кнопка разблокировки
стояночного тормоза и надежность фиксации рычага
стояночного тормоза.
Стояночный тормоз не будет функционировать если
тормозной механизм отрегулирован не правильно.
Чтобы выключить стояночный тормоз
Слегка потяните за рычаг стояночного
тормоза () и нажмите кнопку
разблокировки ().
Перед началом движения убедитесь,
что индикатор стояночного тормоза выключен
и стояночный тормоз полностью опущен и не
препятствует вращению колеса.
Выключатель
аварийной
сигнализации
Дальний свет
Ближний свет
Мигание дальним
светом фары.
Выключатель
указателей поворота
Кнопка включения более
низокой передачи (-)
Для переключения передач вниз.
Кнопка включения более
высокой передачи (+)
Для переключения передач вверх.
Переключатель ближнего и
дальнего света фар / Сигнализатор
дальним светом фары
•
•
•
стр. 37
стр. 26
стр. 37
