V. ОСНОВНЫЕ РЕЖИМЫ Выбор раздела

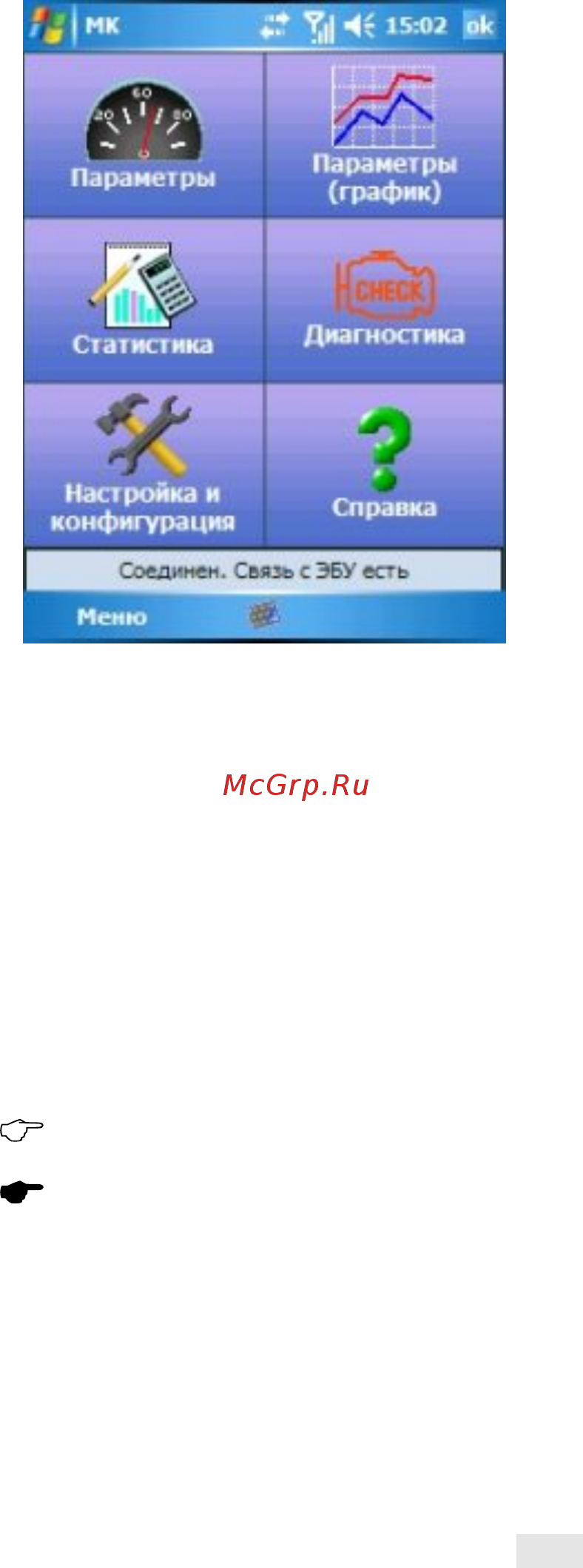

Главное окно программы состоит из шести
разделов. Нажмите на иконку на экране и
перейдите к необходимому разделу.
Использование закладки МЕНЮ:
В левом нижнем углу экрана расположена
закладка МЕНЮ.
Нажмите - откроется список групп:
ПАРАМЕТРЫ - текущие параметры
считываемые и отображаемые на экране
ПАРАМЕТРЫ (график) - графическое
отображение одновременно трех текущих
параметров в динамике
СТАТИСТИКА - шесть накопленных
параметров статистики
ДИАГНОСТИКА - коды ошибок
НАСТРОЙКА и КОНФИГУРАЦИЯ - режим
настройки
СПРАВКА - справочная информация
_______________
ВОЗВРАТ - возврат к главному окну
Порядок работы
программы (к заставке программы)
Заставка программы содержит:
ВЫХОД - выход из программы
Иконки разделов программы.
Внизу экрана строку показывающую состояние
соединения КПК или ноутбука с блоком связи
с ЭБУ автомобиля по Bluetooth.
Использование закладок
Закладку МЕНЮ, открыв которую можно
перейти к интересующему разделу.
Внизу экрана расположены закладки:
МЕНЮ - закладка дублирует главное окно
Условные сокращения
программы и позволяет перейти в другой
необходимый раздел из любого места или выйти
из программы.
В зависимости от выбранного раздела в котором
Вы находитесь, доступны и другие закладки
ОПЦИИ, ПАУЗА и др. При нажатии на закладку
появится список параметров или настроек.
Выберите необходимый параметр или опцию.
- Однократное короткое нажатие
- Длительное нажатие
15
