Вымпел БК-100 3010 [21/28] Настройка и конфигурация
![Вымпел БК-100 3010 [21/28] Настройка и конфигурация](/views2/1200980/page21/bg15.png)
НАСТРОЙКА АНАЛОГОВЫХ
5.5 НАСТРОЙКА И КОНФИГУРАЦИЯ
Если прибор подключен непосредственно к
датчикам автомобиля, то необходимо подключить
датчики и при необходимости скорректировать
коэффициенты.
ВКЛЮЧЕНИЕ
Выберите и отметьте галочками датчики с
которых хотите получать информацию.
КОРРЕКТИРОВКА
ВОЛЬТМЕТР АКБ
Автоматическая корректировка
Измерьте напряжение на красном проводе.
Настройка
Откроется окно корректировки
Авто
Введите измеренное значение в строке
Истинное значение
Посчитать
Отобразится измеренная поправка в %
ОК
Главное окно раздела содержит несколько
вкладок подразделов.
Ручная корректировка
На соответствующий подраздел, чтобы
Если поправка известна, либо Вы хотите
перейти к необходимым настройкам.
подобрать коэффициент, то:
Настройка. Откроется окно корректировки.
СВЯЗЬ
Введите поправку в строке Поправка, %.
При подключении и настройке программы
ОК.
указывается СОМ-порт, используемый для
При необходимости повторите подбор
bluetooth-связи.
коэффициента, пока не найдете необходимый.

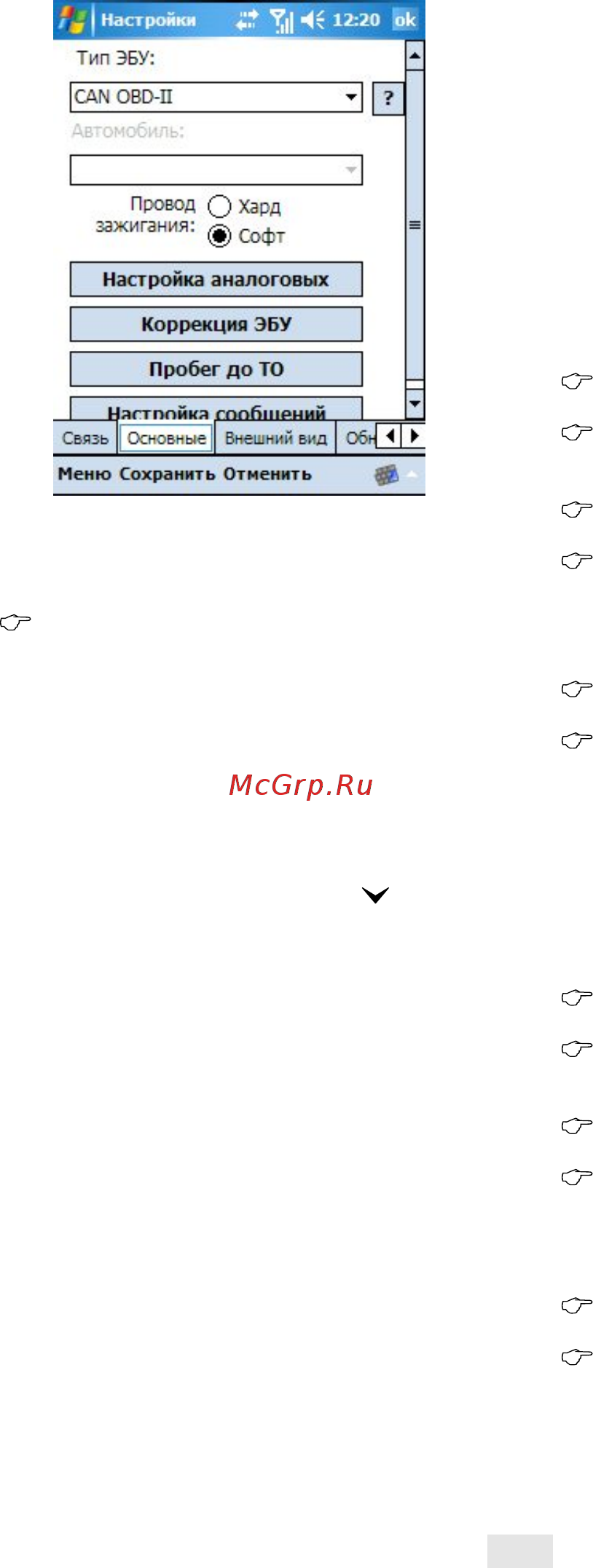

ОСНОВНЫЕ
ВОЛЬТМЕТР OBD II
Выбор типа ЭБУ
Справа в строке Тип ЭБУ нажмите .
Автоматическая корректировка
Измерение напряжения производится на
Откроется список определения ЭБУ.
Если необходимо, выберите:
контакте 16 разъема OBD II, либо на проводе
Тип ЭБУ, установленный в автомобиле. В
переходника с красным кембриком.
некоторых случаях, необходимо также указать
Настройка
Откроется окно корректировки
модель автомобиля, в строке Автомобиль.
Авто
Автоопределение, если неизвестен тип ЭБУ,
Введите измеренное значение в строке
установленного в автомобиле.
Истинное значение
Без диагностики, если прибор установлен в
Посчитать
карбюраторном автомобиле и подключен
Отобразится измеренная поправка в %
непосредственно к датчикам.
ОК
Выбор способа контроля поворота ключа
Ручная корректировка
зажигания и запуска двигателя
Если поправка известна, либо Вы хотите
Софт -
подобрать коэффициент, то:
определяет запуск двигателя автоматически
Настройка. Откроется окно корректировки.
по изменению напряжения бортсети.
Введите поправку в строке Поправка, %.
Хард -
ОК.
определяет запуск двигателя по изменению
При необходимости повторите подбор
напряжения на синем проводе. Выберите этот
коэффициента, пока не найдете необходимый.
пункт в случае невозможности установления
Настройка под датчик расхода топлива
соединения Софт-зажигания. Для корректной
работы прибора необходимо подключить синий
провод согласно инструкции.
21
