5.1 ПАРАМЕТРЫ Доступные закладки
Внизу экрана находится строка содержащая
закладки.
Закладка ОПЦИИ
Нажмите на закладку появятся пункты:
Количество параметров
на строку, откроется список.
выберите количество параметров для
отображения на экране: 2,4,6,8,10,12,14,16.
Максимально можно посмотреть 16 параметров
одновременно.
При уменьшении количества одновременно
отображаемых параметров убираются параметры
расположенные внизу экрана.
Цветовая схема
на строку, откроется список.
выберите цветовое решение экрана:
зеленый, системные цвета, темный.
Наборы параметров

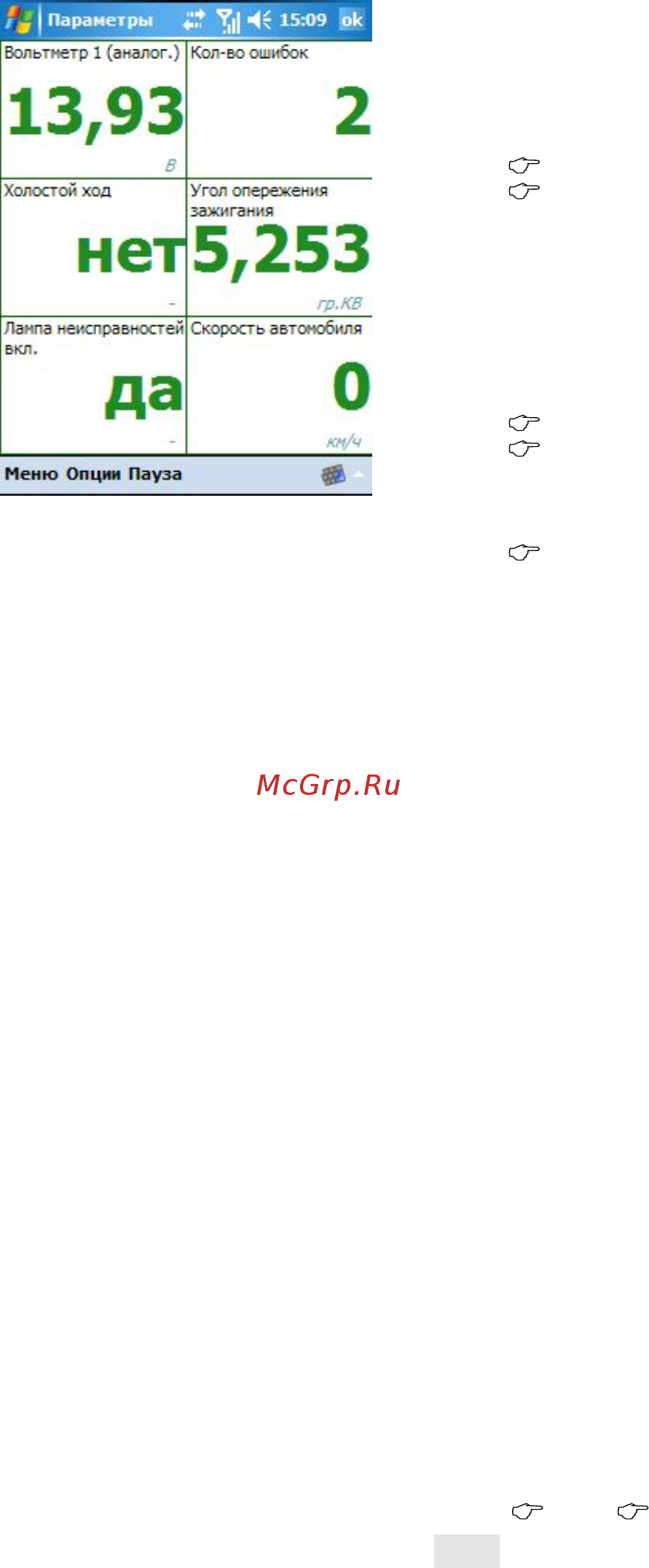

На экране отображаются параметры состояния
войдите в группу. Откроется список наборов
автомобиля: контроль расходов топлива,
параметров.
скорости, диагностика двигателя, состояние
Основные
датчиков и др.
При первом включении по умолчанию включен
набор “Основные”, если заменить параметры,
Выбор параметра и места установки
изменить расположение и количество параметров,
на экран
автоматически создается и сохраняется набор
Вывод на экран параметров для постоянного
“Пользовательский”.
отображения из общего списка осуществляется
следующим образом:
Пользовательский
Коснитесь и удерживаете стилус в месте, куда
Основной рабочий набор параметров. При входе
необходимо установить требуемую функцию,
в раздел ПАРАМЕТРЫ всегда открывается набор
появится список групп параметров:
“Пользовательский”. При внесении изменений,
Статистика
название набора сохраняется.
Основные
Воздух и СО
Наборы созданные пользователем
Температура
Если есть необходимость, например хотите
Топливо
посмотреть все параметры автомобиля, то можете
создать несколько страниц с тематическим
Нажмите и войдите в группу. Выберите и укажите
набором параметров, например: Тесты, Скорость,
параметр из списка. Параметр установится на
Топливо и др. Для каждой из страниц создать свой
экран в выбранном месте.
набор параметров, сохранить под определенным
Для постоянного отображения на экран
именем, чтобы впоследствии можно было быстро
устройства можно вывести различное количество
переключаться между страницами для просмотра
считываемых параметров от 2 до 16.
всех регистрируемых параметров.
Для того чтобы посмотреть большее количество
параметров*, создайте несколько тематических
__________________________
наборов параметров и просматривайте созданные
[Текущий набор параметров]
блоки (заданные наборы параметров).
Создайте один или несколько тематических
наборов.
Отображение на весь экран
Однократным коротким нажатием выберите
Создание текущих наборов параметров:
любой параметр и компьютер развернет
При входе в раздел ПАРАМЕТРЫ открывается
отображение по размеру экрана.
экран набора “Пользовательский”, внесите
________________________________________
необходимые изменения в этот набор, измените
* Общее количество определяемых параметров
количество, выберите другие параметры.
зависит от многих факторов: марки автомобиля,
Сохраните набор под другим именем. Для этого:
блока управления установленного в автомобиле.
Опции Наборы параметров
16
