3.1.4 Подключение с помощью
переходника с одиночными
контактами в автомобилях
Диагностическая колодка OBD II в автомобиле
может отсутствовать. Если Вы не обнаружили
диагностическую колодку или нет возможности
подключить коннектор в колодку OBD II, то
необходимо подключить провода согласно их
цветам, с помощью переходника с одиночными
контактами.
Переходник - шлейф с разъемом и тремя
контактами подключается в разъем № 3 бортового
компьютера,
Автомобили могут комплектоваться
другими типами диагностических колодок.
Внешний вид колодки (ДК) приведен на рис. 7.
Подключите синий провод и
Расположение диагностической колодки:
DAEWOO Nexia - в нише ног пассажира (за правой
боковой панелью) около блока управления.
DAEWOO Lanos, CHEVROLET Lanos - под
кожухом рулевого управления над правой
коленкой водителя.
Расположение диагностической колодки в других
автомобилях уточните в документации.
Контакт с белым кембриком - подключите
клемме ”М”(ДК) , рис. 7.
”М” (ДК)
Контакт с черным кембриком - подсоедините
к корпусу или к контакту “А” (ДК).
Контакт с красным кембриком - подключите
к цепи “+12 В”, защищенной предохранителем,
к плюсовой клемме аккумулятора или к контакту
“G” (ДК).
Розовый провод проведите к баку и подключите
к проводу, идущему от вывода датчика уровня
топлива.
DAEWOO
Датчик уровня топлива, в большинстве
автомобилей, находится под задним сидением
или в заднем крыле либо можно найти этот провод
в комбинации приборов.

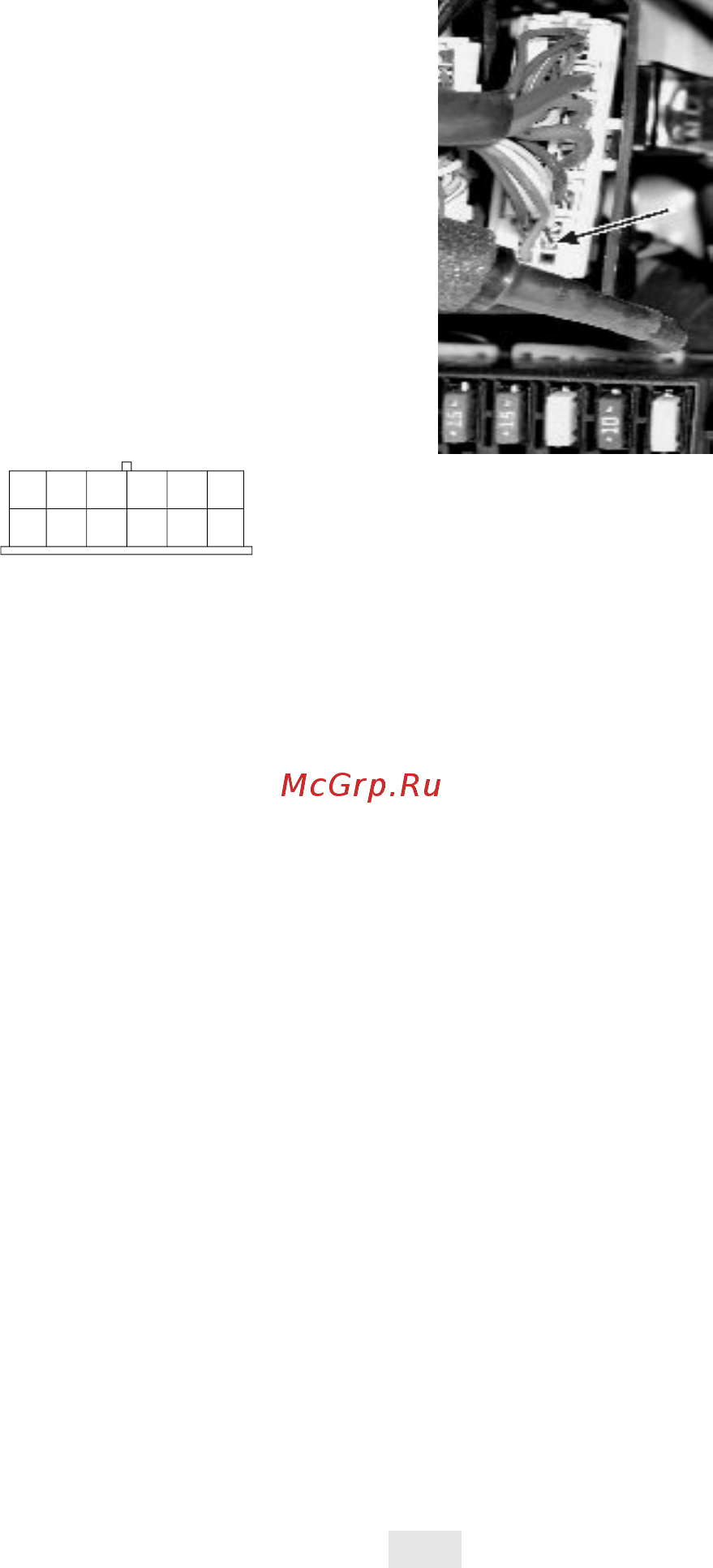

В автомобилях Daewoo
Lanos, Chevrolet Lanos
разъем находится у левой
ноги водителя рядом с
блоком предохранителей.
Контакт “19”, провод
ключом, в соответствии с
черный с белой полосой -
обозначением.
датчик бака. Рис. 8.
Daewoo
термодатчики,
как описано в пункте
к
(К- линия)
Внимание! При работах, связанных с работой
с К-Линией: диагностика двигателя на СТО,
использование красного ключа (обучение
ключей, активация чистого иммобилизатора,
перевод в режим технического обслуживания
и т. д.), всегда необходимо отключать провод,
идущий от БК к клемме (К- линия).
3.1 Подключение к
диагностической колодке OBD II.
М
А
В
G
H
Рис. 7
ДИАГНОСТИЧЕСКАЯ КОЛОДКА ВИД СПЕРЕДИ:
(ДК)
Клемма "М" -- К-линия
Рис. 8
7
