Доступ к внутренним элементам
Перед работой с котлом отключите его электропитание
(переведите внешний двухполюсный выключатель в положение
OFF (ВЫКЛ)) и перекройте газовый кран.
Для доступа к внутренним элементам котла выполните
следующее:

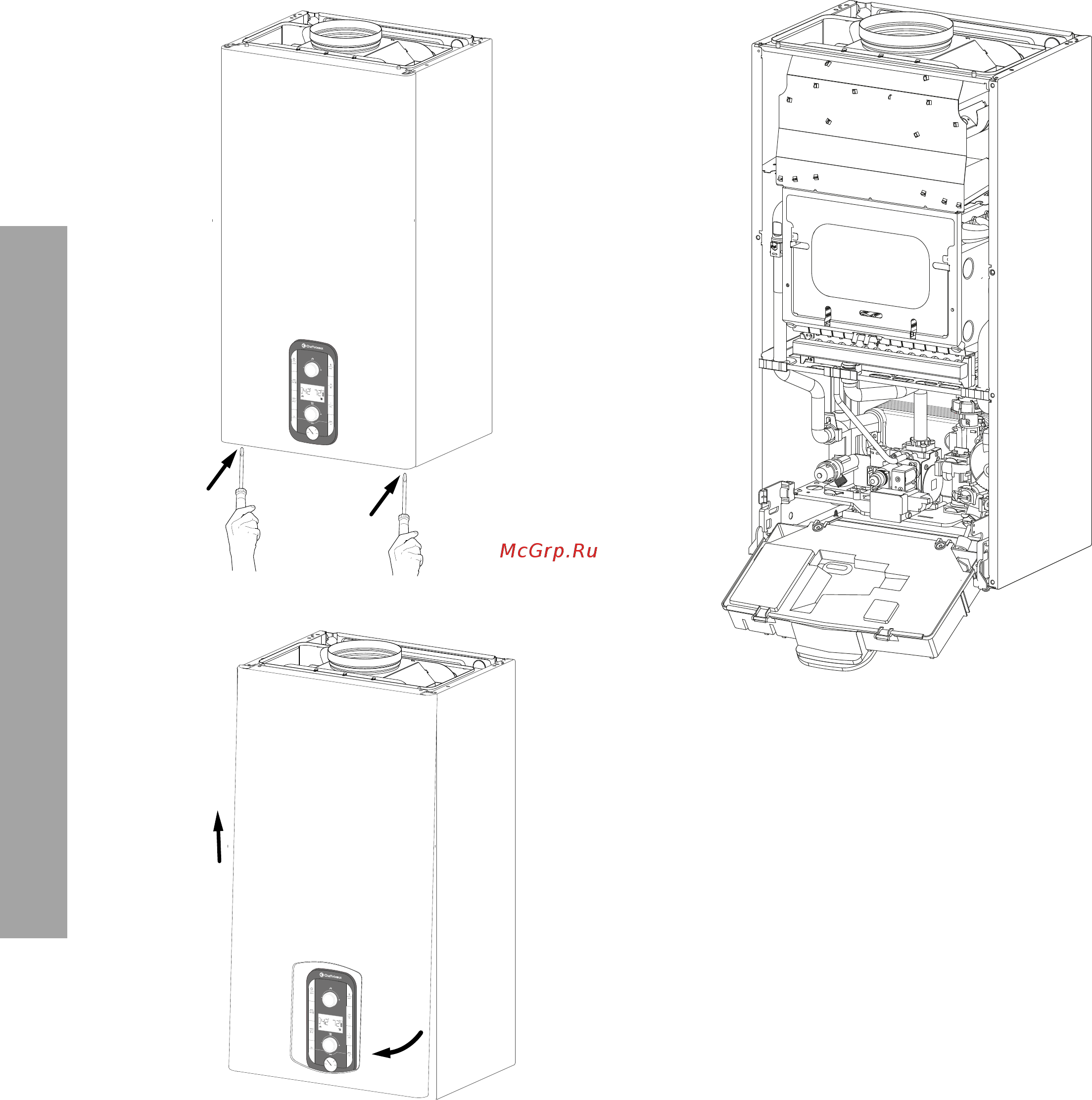

1. Ослабьте два винта (a), потяните их вперед и снимите переднюю
облицовочную панель с верхних завес (b).
2. Поверните панель камеры сгорания, наклоняя её вперёд (c).
3. для доступа внутрь камеры сгорания выньте два шурупа на
передней панели и снимите ее.
