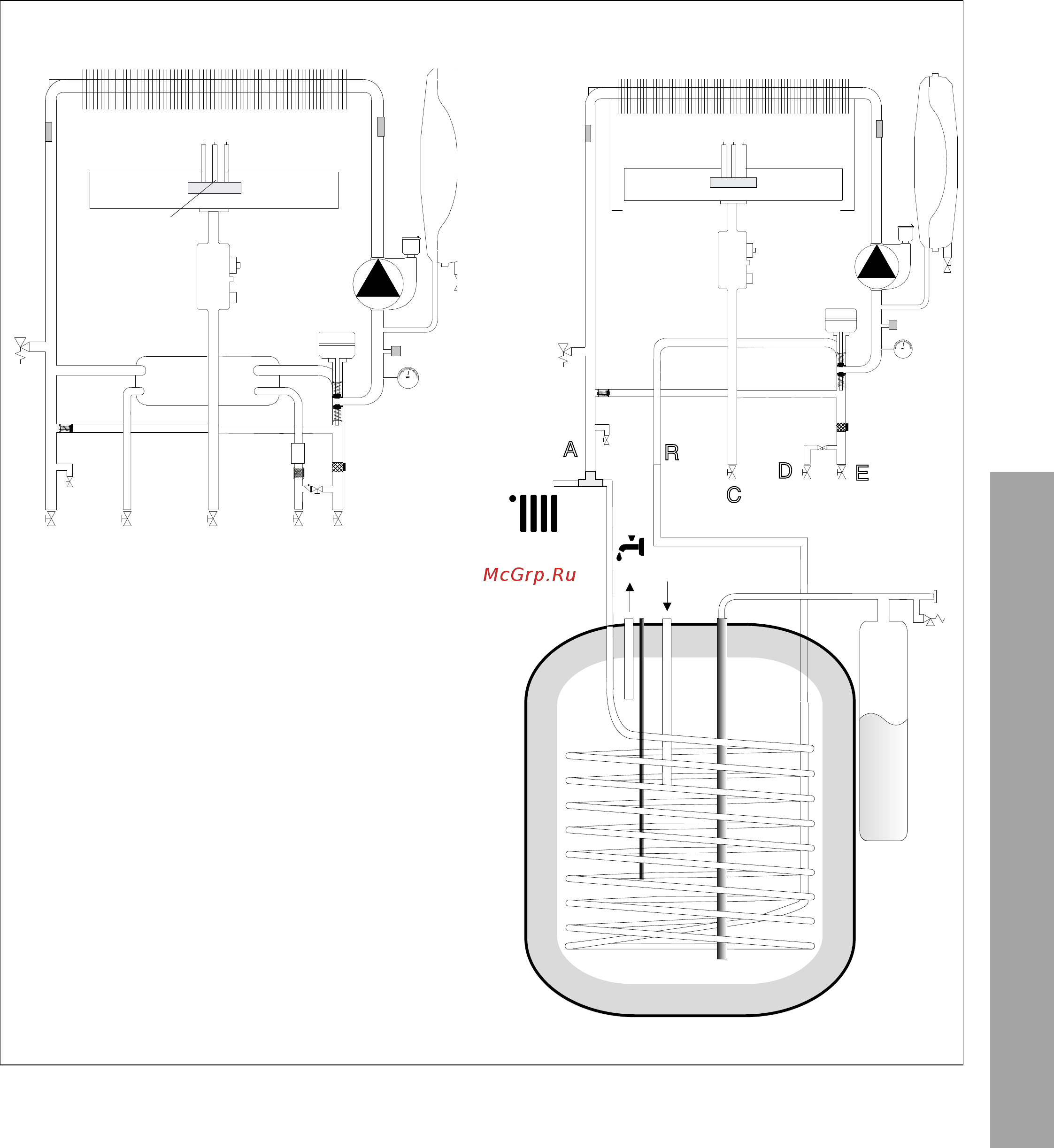

ГИДРАВЛИЧЕСКАЯ СХЕМА
PIGMA ULTRA PIGMA ULTRA SYSTEM
A. Патрубок подачи в контур отопления
B. Патрубок подачи в контур ГВС - PIGMA ULTRA
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура отопления
R. Возврат из бойлера - PIGMA ULTRA SYSTEM
A B
C
D E
A
C
R
D
E
9
PIGMA ULTRA
