Инструкция по эксплуатации
- 10 -
DRIVE INMIG DG
5.4 УСТАНОВКА НАТЯЖЕНИЯ РОЛИКОВ
При избыточном прижимном давлении износ роликов устройства подачи проволоки уве-
личивается!
• С помощью регулировочных гаек прижимных узлов следует настроить такое усилие
прижима, при котором сварочная проволока будет стабильно подаваться и проскальзы-
вать в случае блокировки катушки проволоки!
• На 4-х роликовом механизме установить для передних роликов (если смотреть в на-
правлении подачи) более высокое прижимное давление!

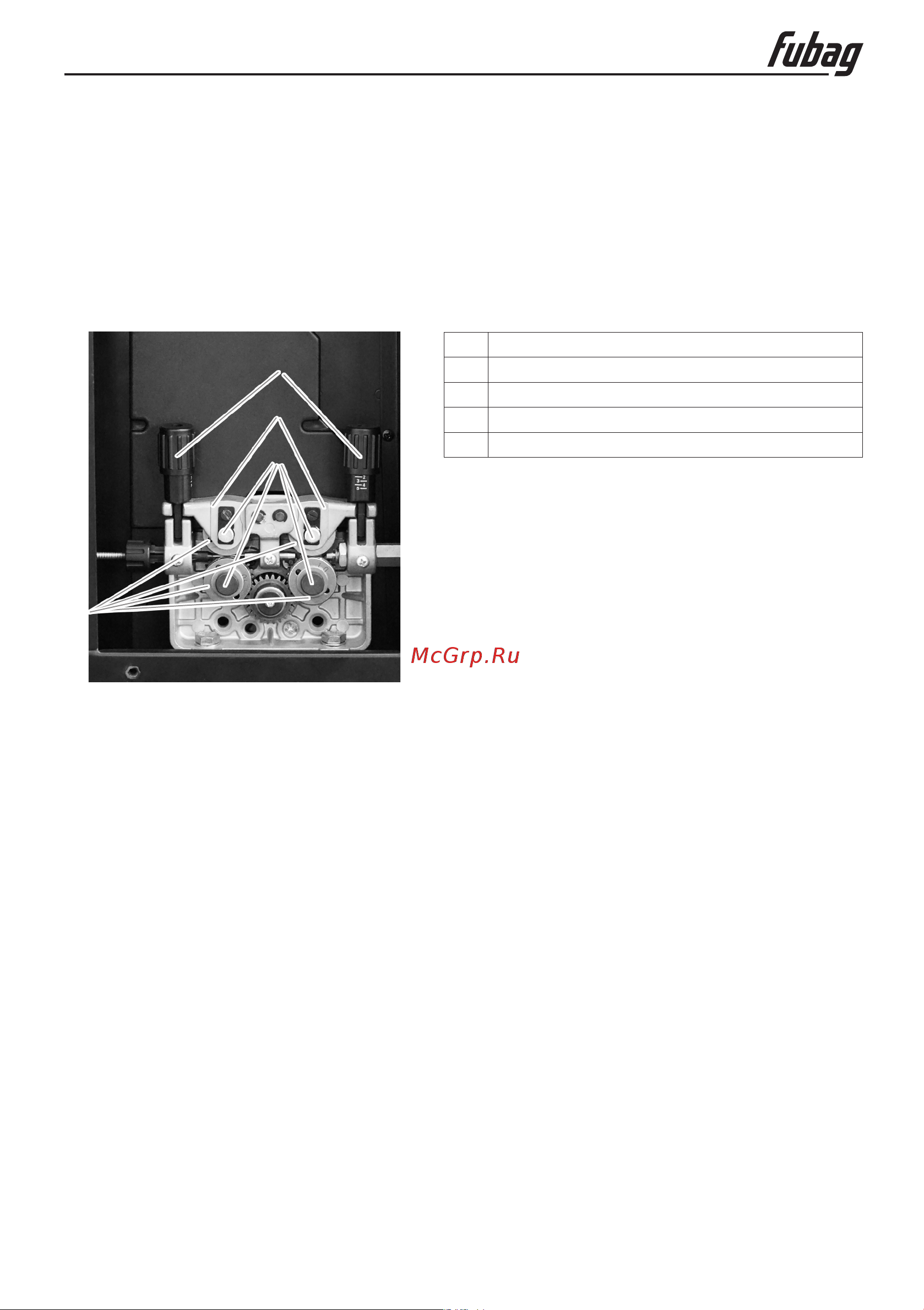

Поз. Описание
1 Ролики
2 Прижимные узлы
3 Регулировочные натяжные винты
4 Винты крепления роликов
Рис. 5.3
2
4
1
3
• Распрямить подключенную сварочную горелку.
• Ослабить и откинуть прижимные узлы.
• Аккуратно отмотать сварочную проволоку с катушки и пропустить через ниппель
ввода проволоки по жёлобу подающих роликов в капиллярную трубку.
• Настроить прижимное давление с помощью регулировочных винтов прижимного
узла.
• Нажать и удерживать кнопку безтоковой заправки до момента появления проволоки
из контактного наконечника горелки.
6. Подключение защитного газа
ВНИМАНИЕ!
Ненадлежащее обращение с баллонами защитного газа может привести к тяже-
лым травмам со смертельным исходом.
• Необходимо следовать инструкциям производителя газа и предписаниям, регламенти-
рующим работу со сжатым газом.
• Установите баллон с защитным газом в предусмотренное для него гнездо и закрепите
его крепежным элементом!
• Не допускать нагрева баллона с защитным газом!
