Fubag DRIVE INMIG DG для арт. 31438 и 31440, 41125 [11/17] Инструкция по эксплуатации

Для обеспечения оптимальной продолжительности включения пв силовой части необходимо обеспечить достаточную вентиляцию на рабочем месте не загораживать воздухозаборные и воздуховыпускные вентиляционные отверстия аппарата защитить аппарат от проникновения внутрь металлических частиц пыли или иных посторонних тел 6

Инструкция по эксплуатации 6

Конструкция и функционирование 6

Место установки аппарат необходимо устанавливать и эксплуатировать в специальных помеще ниях оборудованных приточно вытяжной вентиляцией или хорошо проветри ваемых на прочном и плоском основании 6

На подающем механизме предусмотрена ручка для переноски 6

Необходимо обеспечить наличие ровного нескользкого сухого пола и достаточное освещение рабочего места должна быть всегда обеспечена безопасная эксплуатация аппарата 6

Описание механизма подачи 6

Транспортировка должна производиться с отключенными сварочными кабелями горел кой и свернутым качественно уложенным сетевым кабелем не допускать сильной тря ски и иных внешних воздействий которые могут повредить корпус панель управления внутренние элементы сетевой кабель 6

Инструкция по эксплуатации 7

Инструкция по эксплуатации 8

Конец пакета кабелей вставить в защитное приспособление и зафиксировать специальной скобой кабельный разъем сварочного тока вставить в разъем штекер сварочный ток и зафик сировать вращением по часовой стрелке накидной гайкой прикрепить шланг защитного газа к соединительному штуцеру штекер кабеля цепи управления вставить в соответствующую розетку и зафиксировать накидной гайкой подключить штуцера шлангов охлаждения в соответсвующие быстроразьемные соеди нительные муфты красный отвод охлаждающей жидкости синий подача охлаждающей жидкости 8

Подключение шланг пакета 8

Инструкция по эксплуатации 9

Открутите гайку тормозного механизма закрепите катушку со сварочной проволокой таким образом чтобы штифт основания со впал с отверстием в катушке затяните гайку с помощью винта с полупотайной головкой отрегулируйте тормозной ме ханизм таким образом чтобы при остановке электромотора устройства подачи проволоки катушка не раскручивалась по инерции а при работе не блокировалась 9

Ролики устройства подачи проволоки должны соответствовать диаметру проволоки и материалу по надписи на роликах проверить соответствуют ли они диаметру проволоки при необходимости заменить приводные ролики надeжно фиксируются с помощью болтов с накатанной головкой 9

Сварка mig mag 9

Сварочную горелку подсоединить к центральному разъёму euro и зафиксировать на кидной гайкой вставить штекер кабеля массы в розетку на источнике inmig сварочный ток и за фиксировать подключить шланги охлаждения горелки в соответствии с цветовой маркировкой 9

Инструкция по эксплуатации 10

Подключение защитного газа 10

Инструкция по эксплуатации 11

Нажать кнопку тест газа и настроить расход защитного газа на расходомере редук тора давления 11

Неверные настройки защитного газа как очень низкий так и очень высокий расход защитного газа может привести к попаданию воздуха в сварочную ванну и как следствие к образованию пор 11

Расход защитного газа настроить в соответствии с заданием на сварку 11

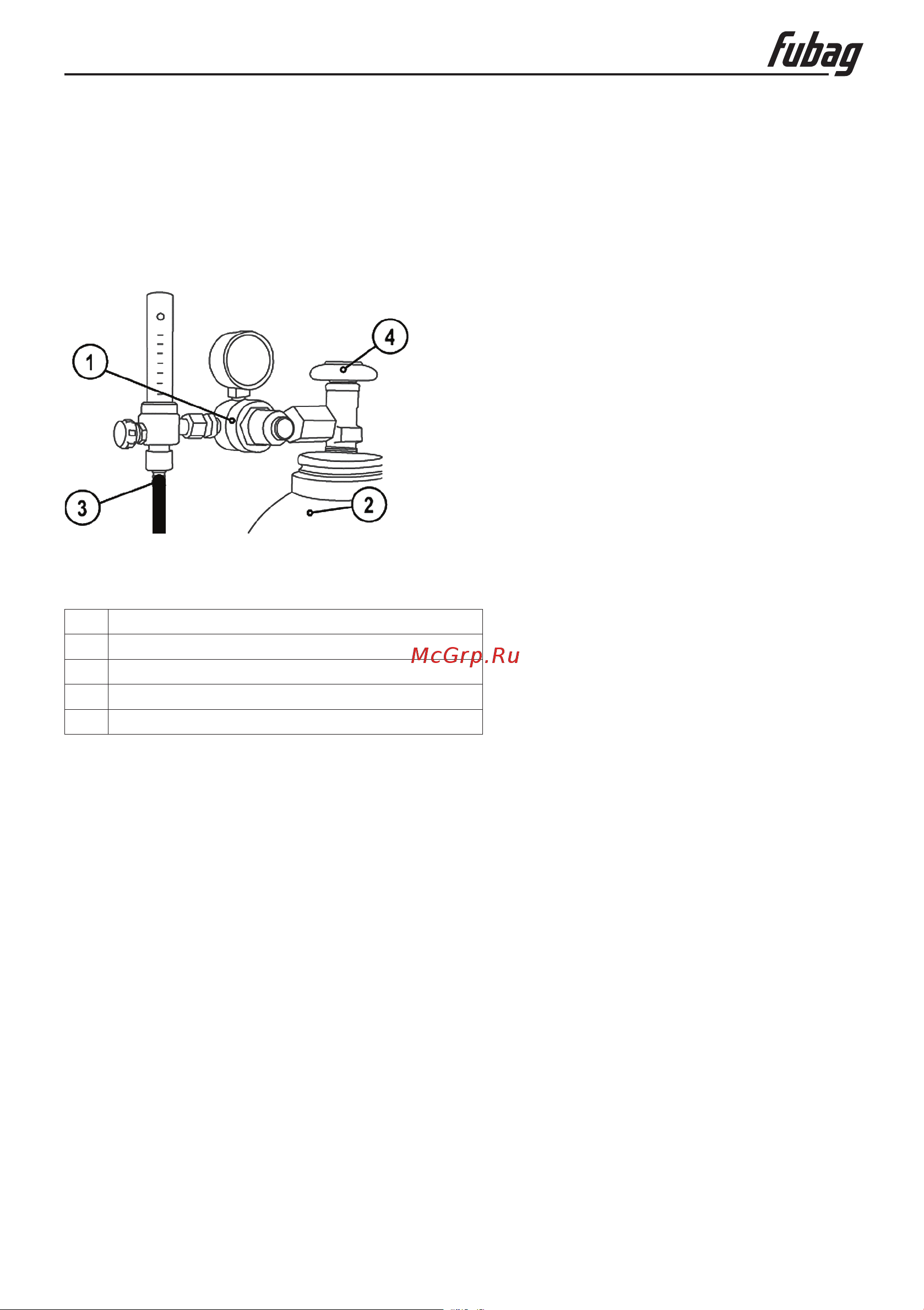

Установить баллон защитного газа в предусмотренное для этого место зафиксировать баллон страховочной цепью герметично привинтить редуктор на вентиль газового баллона накрутить накидную гайку газового шланга на выходной стороне редуктора все соединения в системе подачи защитного газа должны быть герметичными 11

Выбор сварочного задания 12

Инструкция по эксплуатации 12

Инструкция по эксплуатации 13

Drive inmig dg 14

Инструкция по эксплуатации 14

С помощью кнопки режим работы горелки выберите 2 х или 4 х тактный режим 14

Тактный режим 4 тактный режим 14

Циклограммы режимы работы 14

Drive inmig dg 15

Диагностика неисправностей 15

Для обеспечения эффективной и безопасной работы сварочного аппарата для ду говой сварки необходимо проводить регулярное техническое обслуживание аппарата пользователи сварочного аппарата должны быть проинформированы относительно ме роприятий по техническому обслуживанию и методов проверки сварочного аппарата а также они должны быть осведомлены о правилах по технике безопасности для пре дотвращения неисправностей сокращения продолжительности ремонта и увеличения срока службы сварочного аппарата мероприятия по техническому обслуживанию пере числены в приведенной ниже таблице 15

Для устранения некоторых видов неисправностей сварочного аппарата вы можете об ратиться к следующей таблице 15

Инструкция по эксплуатации 15

Неисправность причина способ устранения 15

Перед отправкой сварочных аппаратов с завода изготовителя они проходят отлад ку внесение каких либо изменений в сварочный аппарат неуполномоченными лицами не допускается выполняйте все указания по техническому обслуживанию к ремонту сварочного аппарата допускаются только квалифицированные специали сты по техническому обслуживанию при возникновении неисправности обращайтесь в сервисный центр 15

Техническое обслуживание 15

Устранение неполадок 15

Диапазон температур окружающего воздуха 16

До 50 при 40 c 16

До 90 при 20 c 16

Инструкция по эксплуатации 16

От 10 c до 40 c 16

Относительная влажность воздуха 16

Технические характеристики 16

Drive inmig dg 17

Инструкция по эксплуатации 17

Наименование артикул 17

Принадлежности 17

Сварочные горелки mig mag 17

Шланг пакеты 17
