Инструкция по эксплуатации
- 8 -
DRIVE INMIG DG

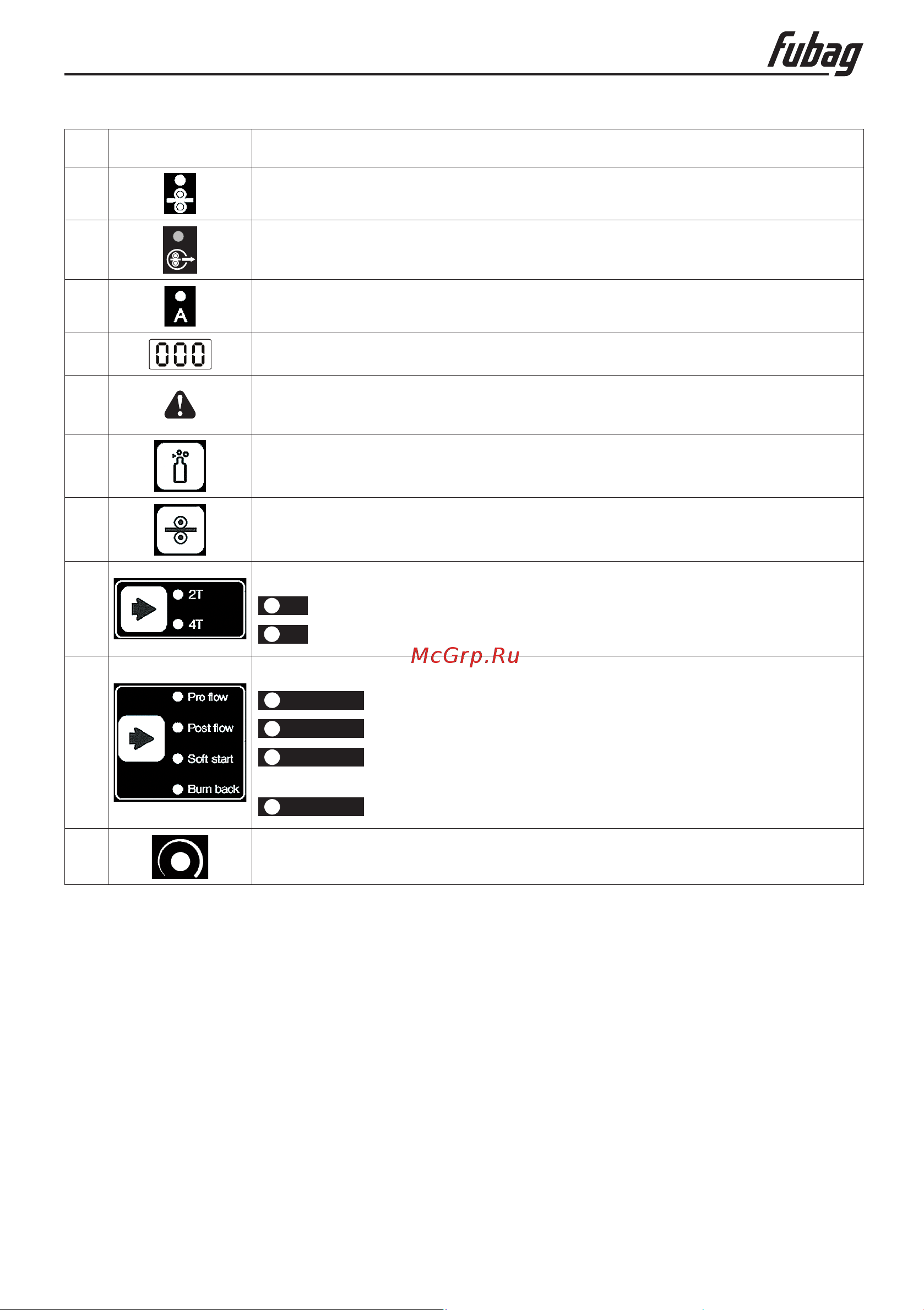

Поз. Символ Описание
6 Индикатор параметра: скорость подачи сварочной проволоки, м/мин
7
Индикатор параметра: скорость подачи проволоки при заварке крате-
ра, м/мин
8 Индикатор параметра: сила сварочного тока, А
9
Дисплей трёхразрядный, индикация параметров
10
Индикатор: перегрев аппарата, повышенное или пониженное напря-
жение сети.
11 Кнопка Проверка газа / продувка
12 Кнопка Бестоковая заправка проволоки (6 м/мин)
13
Кнопка переключение режимов работы горелки
2T
2-х тактный режим
4T
4-х тактный режим
14
Настройка параметров режима
Pre flow
Предварительная подача газа
Post flow
Послесварочная подача газа
Soft start
Настройка мягкого старта: время нарастания скорости
сварочной проволоки от минимальной до установленной
Burn back
Настройка отжига проволоки
15 Ручка Настройка индуктивности (min-max) (дроссель)
4. Подключение шланг-пакета
Конец пакета кабелей вставить в защитное приспособление и зафиксировать специальной
скобой.
• Кабельный разъем сварочного тока вставить в разъем «Штекер, сварочный ток» и зафик-
сировать вращением по часовой стрелке.
• Накидной гайкой прикрепить шланг защитного газа к соединительному штуцеру.
• Штекер кабеля цепи управления вставить в соответствующую розетку и зафиксировать
накидной гайкой.
• Подключить штуцера шлангов охлаждения в соответсвующие быстроразьемные соеди-
нительные муфты: красный - отвод охлаждающей жидкости, синий -подача охлаждающей
жидкости
