Инструкция по эксплуатации
- 12 -
DRIVE INMIG DG

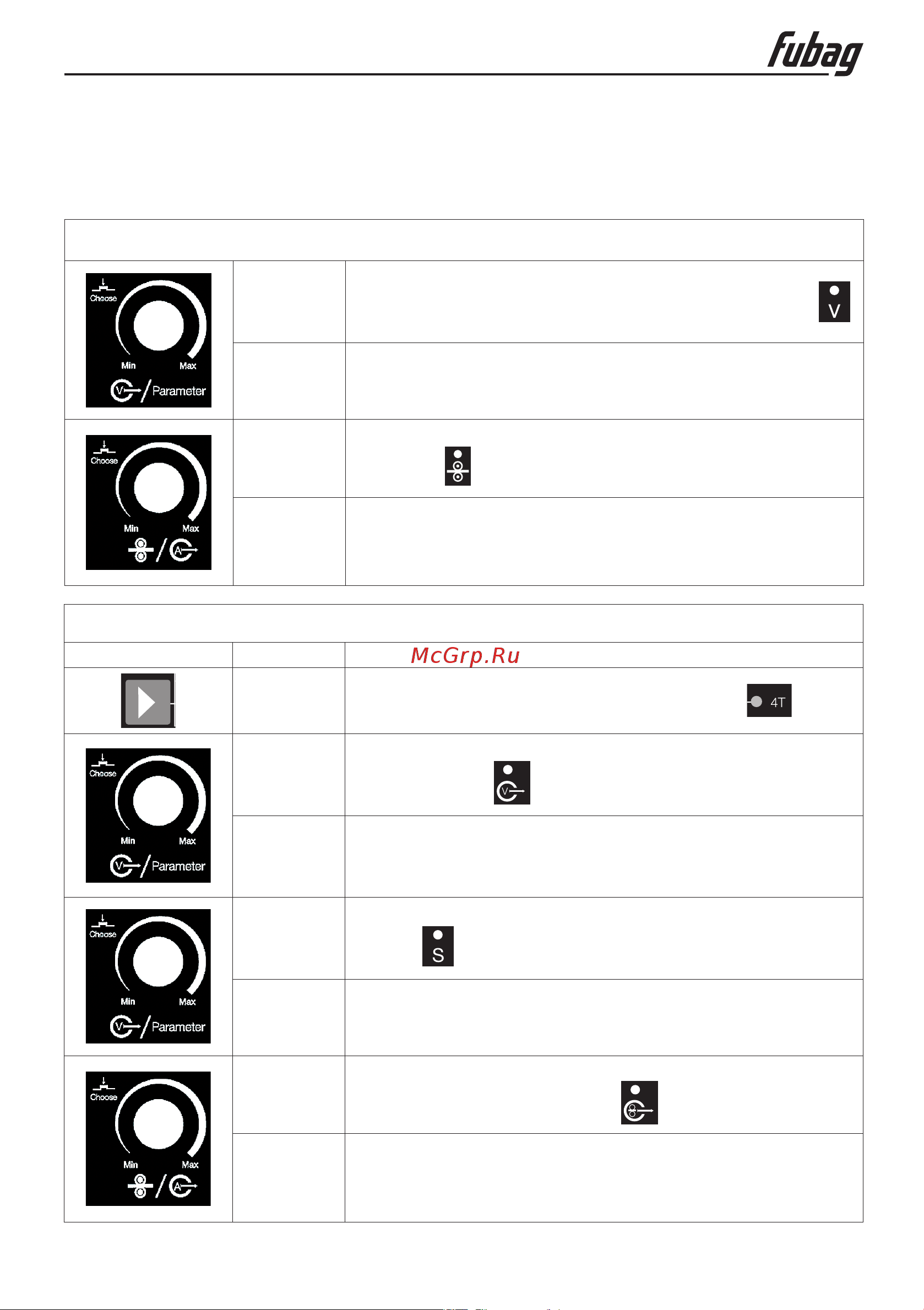

7. Выбор сварочного задания
7.1 НАСТРОЙКА
УСТАНОВКА РЕЖИМОВ ЗАВАРКИ КРАТЕРА
Орган управления Действие Результат
Нажать
Нажимая на кнопку выбора 4-тактного режима
Нажать
Нажимая на кнопку перейти к регулировке напряжения
заварки кратера
Повернуть
Установка напряжения заварки кратера, В
Диапазон: 10-40 В
Нажать
Нажимая на кнопку перейти к регулировке времени заварки
кратера
Повернуть
Установка времени заварки кратера.
Диапазон: 0-20 сек
Нажать
Нажимая на кнопку перейти к регулировке скорости подачи
проволоки при заварке кратера
Повернуть
Установка скорости подачи проволоки при заварке кратера
Диапазон: 1,5-18 м/мин
НАСТРОЙКА АППАРАТА
Нажать
Нажимая на кнопку перейти к регулировке напряжения
Повернуть
Установка сварочного напряжения, В
Диапазон: 10-40 В
Нажать
Нажимая на кнопку перейти к регулировке скорости подачи
проволоки
Повернуть
Установка скорости подачи проволоки, м/мин
Диапазон: 1,5-18 м/мин
