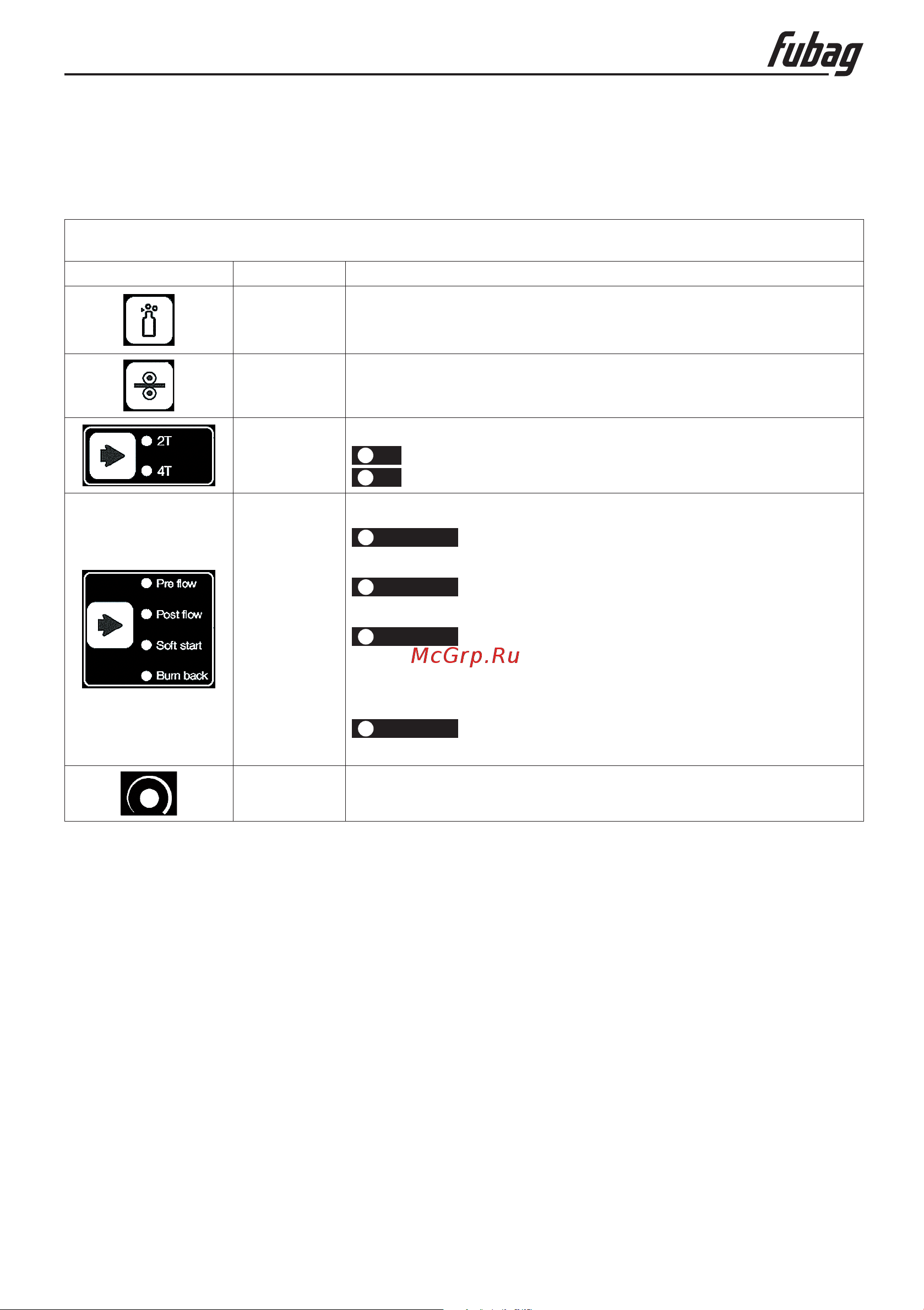

ОБЩИЕ РЕГУЛИРОВКИ АППАРАТА
Орган управления Действие Результат
Нажать
Кнопка Проверка газа / продувка
- Проверка газа для установки расхода защитного газа
- Продувка для продувки длинных шланг-пакетов
Нажать Кнопка Бестоковая заправка проволоки
Нажать
Выбор режима работы горелки
2T
2-х тактный режим
4T
4-х тактный режим
Нажать
Настройка параметров режима
Pre flow
Предварительная подача газа.
Диапазон: 0,0-20,0 с
Post flow
Послесварочная подача газа.
Диапазон: 0,0-20,0 с
Soft start
Настройка мягкого старта: время нарастания
скорости сварочной проволоки от минималь-
ной (1,5 м/мин) до установленной. Диапазон:
0,0-20,0 с
Burn back
Настройка отжига проволоки.
Диапазон 1-10. 1 – min отжиг, 10 – max отжиг
Повернуть
Ручка Настройка индуктивности (min-max) (дроссель)
Min – мягкая дуга, max – жёсткая дуга
